Эксплуатация
3A2351B
35
Эксплуатация модуля DataTrak
Инструкции по установке DataTrak вы найдете в руководстве по эксплуатации пневматического двигателя
NXT для дозатора FRP.
Органы управления и индикаторы
ПРИМЕЧАНИЕ. См. Р
. 30. Дисплей (Y) переключится через 1 минуту простоя в режиме работы или через
3 минуты в режиме настройки. Нажмите любую кнопку, чтобы активировать дисплей. DataTrak продолжает
отсчитывать циклы при выключенном дисплее.
Обозначения
CA Ограничение разгона, в циклах в минуту (задается
пользователем; 00=OFF=Выкл)
CB Низкая подача (задается пользователем)
CC Единицы расхода (задаются пользователем:
галлонов/мин [США], галлонов/мин [стандарт],
унций/мин [США], унций/мин [стандарт], л/мин или
куб. см/мин)
CD Светодиод (индикатор неисправности, когда
светится)
CE Диагностическая справочная карточка (см. Т
CF Дисплей
PF Кнопка заливки/промывки (запускает режим
заливки/промывки. В режиме заливки/промывки
защита от утечки отключается, и пакетный сумматор
(BТ) не ведет счет).
RK Кнопка сброса (сбрасывает сообщения о
неисправностях. Нажмите и удерживайте в течение
3 секунд для обнуления счетчика-сумматора партий
продукции).
CF Продолжительность цикла/расход
BT Счетчик партий продукции
GT Общий счетчик
RT Переключатель защиты от неуправляемого разгона
(вкл/выкл)
UT E1 Опция ошибки (включить/отключить)
DT E2 Опция ошибки (включить/отключить)
ST E5 Опция ошибки (включить/отключить)

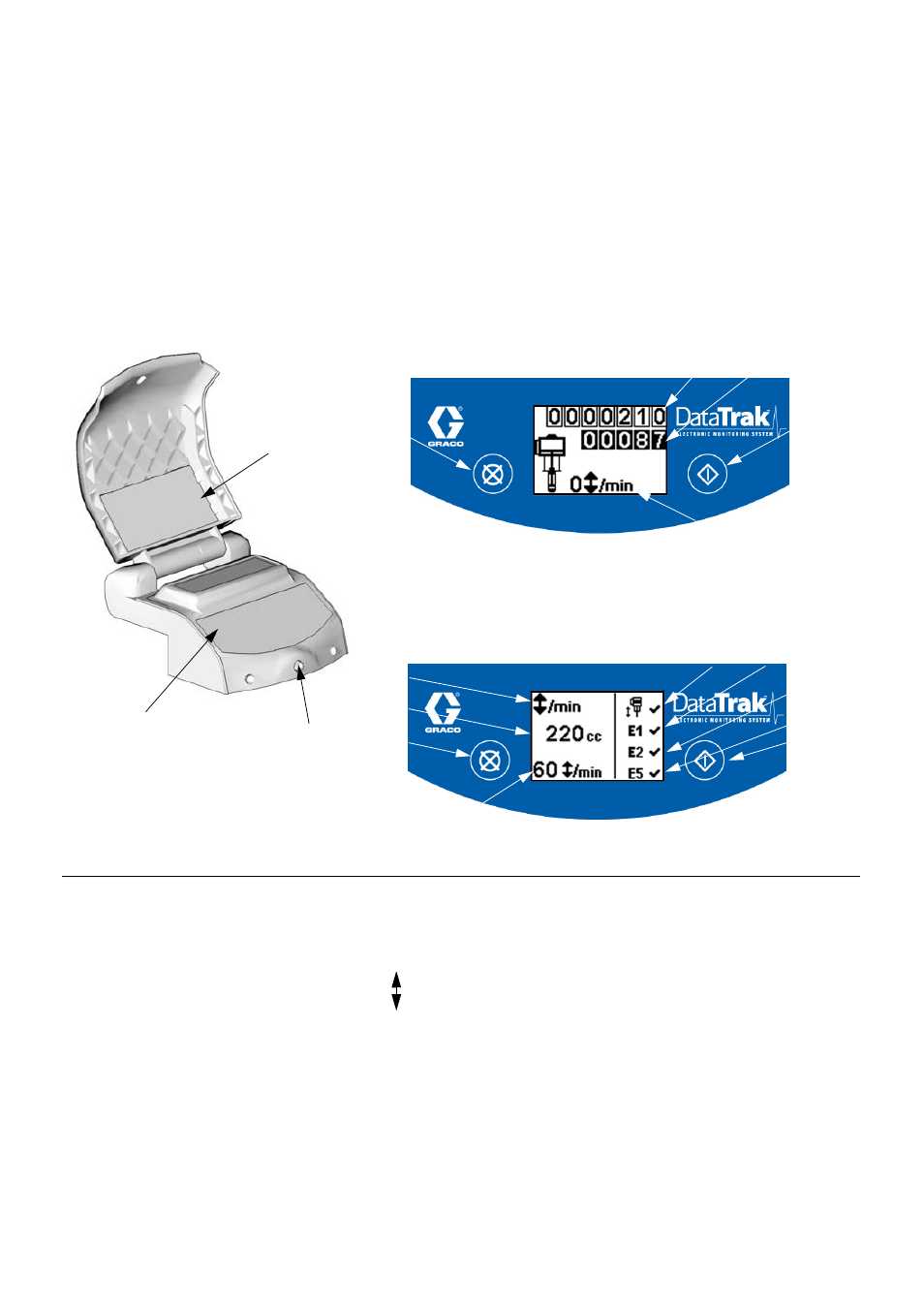

Р
ИС
. 30. Элементы управления и индикаторы модуля DataTrak
CE
CD
CF, см. подробности справа
CF
BT
GT
CC
RT
CA
PF
RK
CB
UT
DT
ST
Рабочий режим
Режим настройки
TI8215a
TI8622b
TI8623b
RK
PF
/мин,
