Детали системы
3A2351B
59

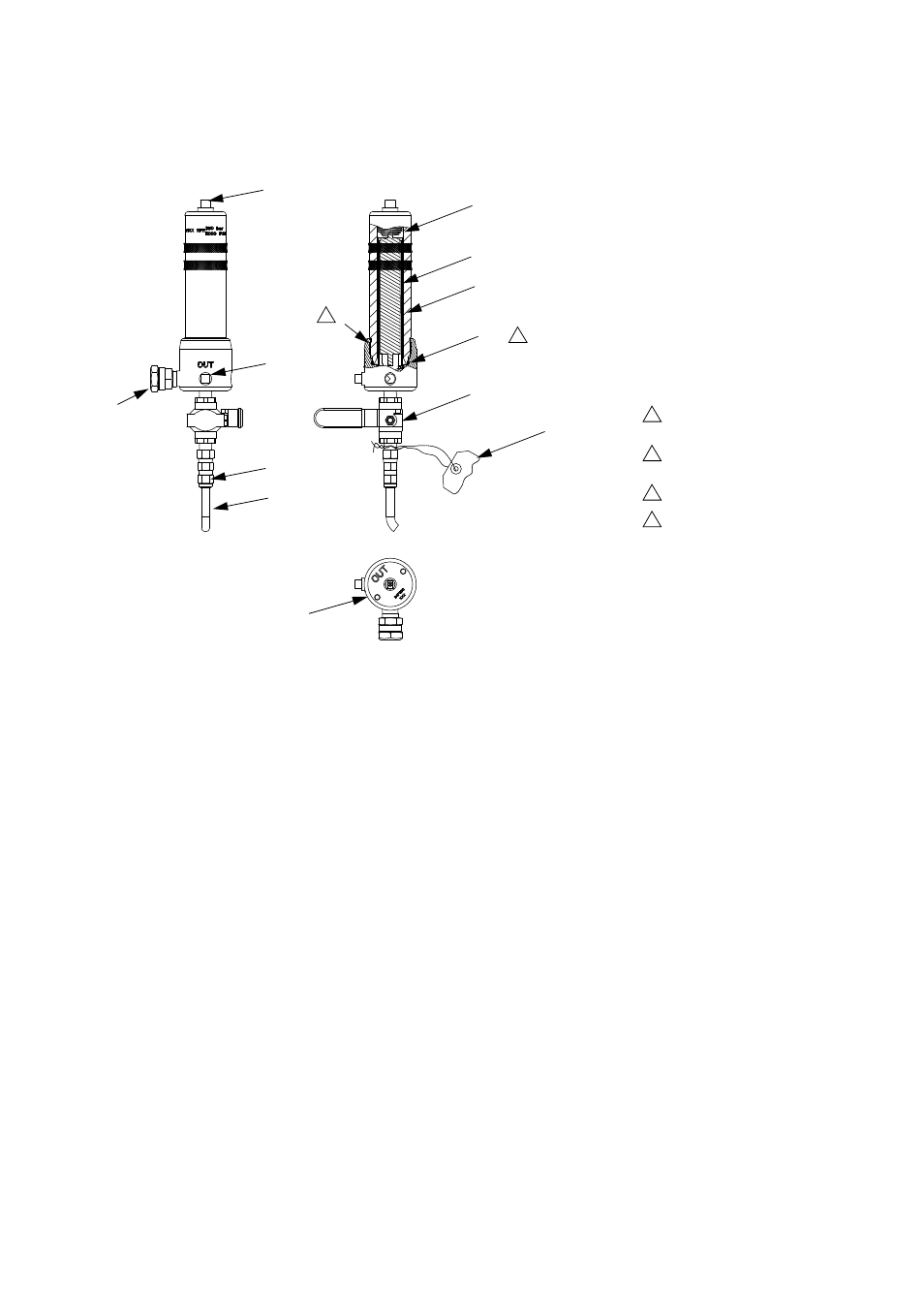

Фильтр для смолы
24F300
710
702
719
708
707
703
717
711
706
704
705
718
Прижмите пружину (710) ко
дну корпуса фильтра.
Нанесите смазку для
резьбы.
Нанесите смазку.
Нанесите герметик на всю
трубную резьбу на
неповоротных
соединениях.
3
4
5
6
4
5
Код Деталь Описание
Кол.
701
179773
СТАКАН, фильтр
1
702
171942
ГОЛОВКА, фильтр
1
703
238635
КЛАПАН, шаровой,
углеродистая сталь
1
704
205447
СОЕДИНЕНИЕ, для шланга
1
705
061132
ШЛАНГ, нейлон,
225 фунтов/кв.дюйм
7
706
100509
ЗАГЛУШКА, для трубы
1
707
104361
УПЛОТНЕНИЕ, кольцо
1
708
186075
ОПОРА, фильтр
1
710
171941
ПРУЖИНА сжатия
1
711
100040
ЗАГЛУШКА, для трубы
1
712
---
ГЕРМЕТИК, трубный
1
717
172479
БИРКА, с предостережением
1
718
GC2069 ФИТИНГ, поворотный,
3/8 NPTM x 3/8 NPSM
1
719
167026
ПРИЕМНЫЙ ФИЛЬТР, сито
1
