Настройка
3A2351B
21
3.

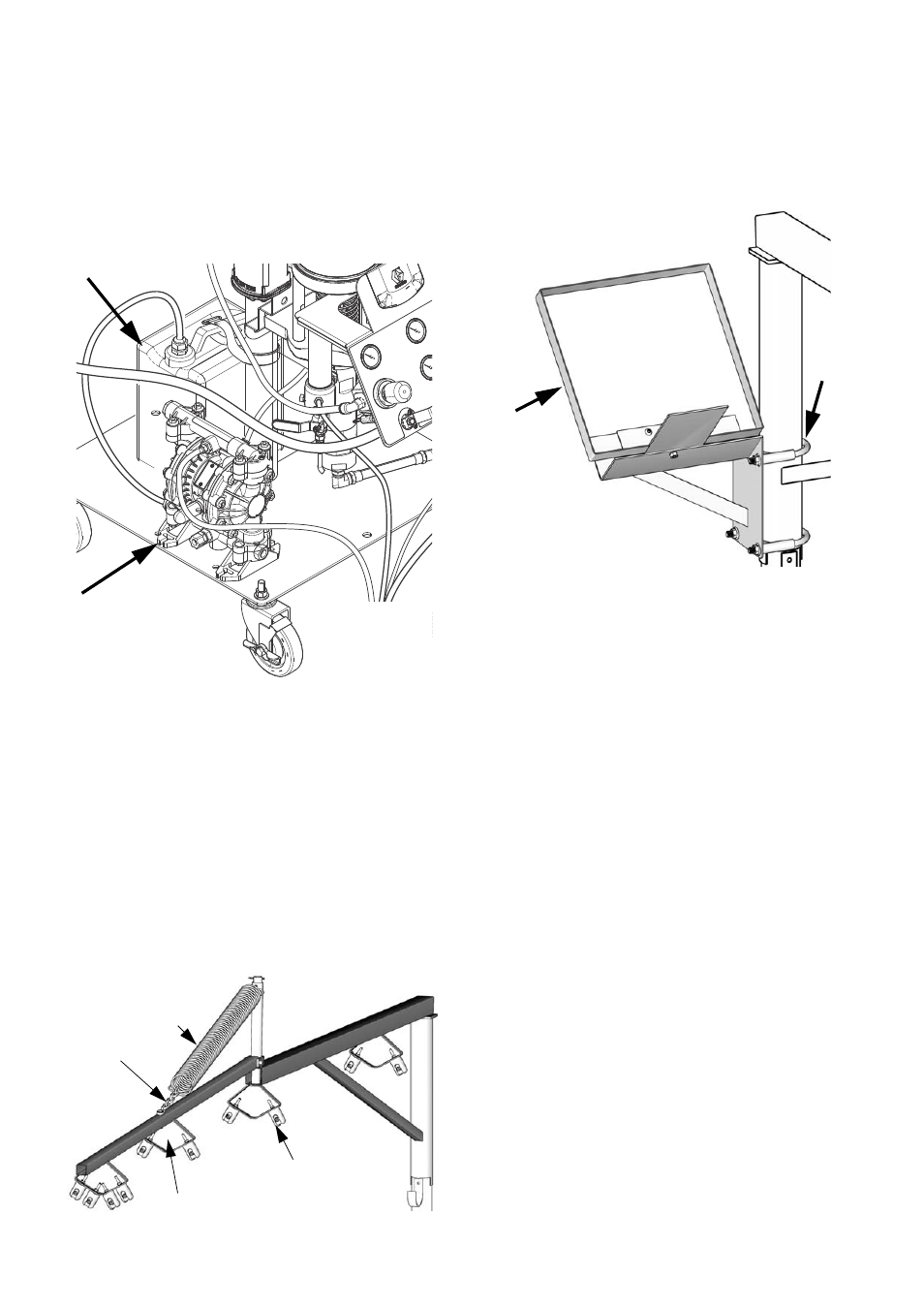

Установите мембранный насос или
нагнетательный бак для промывки
растворителем (если они были заказаны).
a.
Используйте предоставленные инструменты
для установки мембранного насоса или
нагнетательного бака на опору тележки с
помощью установочных отверстий.
b.
Используйте предоставленные инструменты
для установки резервуара на опору
тележки.
4.
Установите комплект обновления DataTrak
(если он заказан). Соблюдайте подробные
инструкции, представленные в руководстве
DataTrak на странице 3.
5.
Соберите стрелу как показано ниже, затем
сдвиньте ее на опору системы (если она была
заказана).
6.
Используйте предоставленные инструменты
для установки кронштейна ровничной машины
на опору. Установите верхний зажимный болт
над нижним плечом стрелы как показано ниже
(если таковое оборудование заказано).
Показан мембранный
насос для промывки
растворителем
ti18455a1
ti18532a
Пружина
Цепь
Отклоняющая
Направляющие
ровничной машины
пластина
ti18525a
