Размеры
3A2351B 77
Размеры
Код
С тележкой и
стрелой
Только с
тележкой
Установка на
стену/кронштейн
A
(максимальная
ширина)
144 дюймов
(3658 мм)
29,5 дюйма
(749 мм)
39,0 дюйма
(991 мм)
B
(максимальная
высота)
100 дюймов
(2540 мм)
47,75 дюйма
(1213 мм)
46,6 дюйма
(1183 мм)
C
(максимальная
глубина)
180 дюймов
(4572 мм)
32,5 дюйма
(826 мм)
32 дюйма
(813 мм)
C
A
B

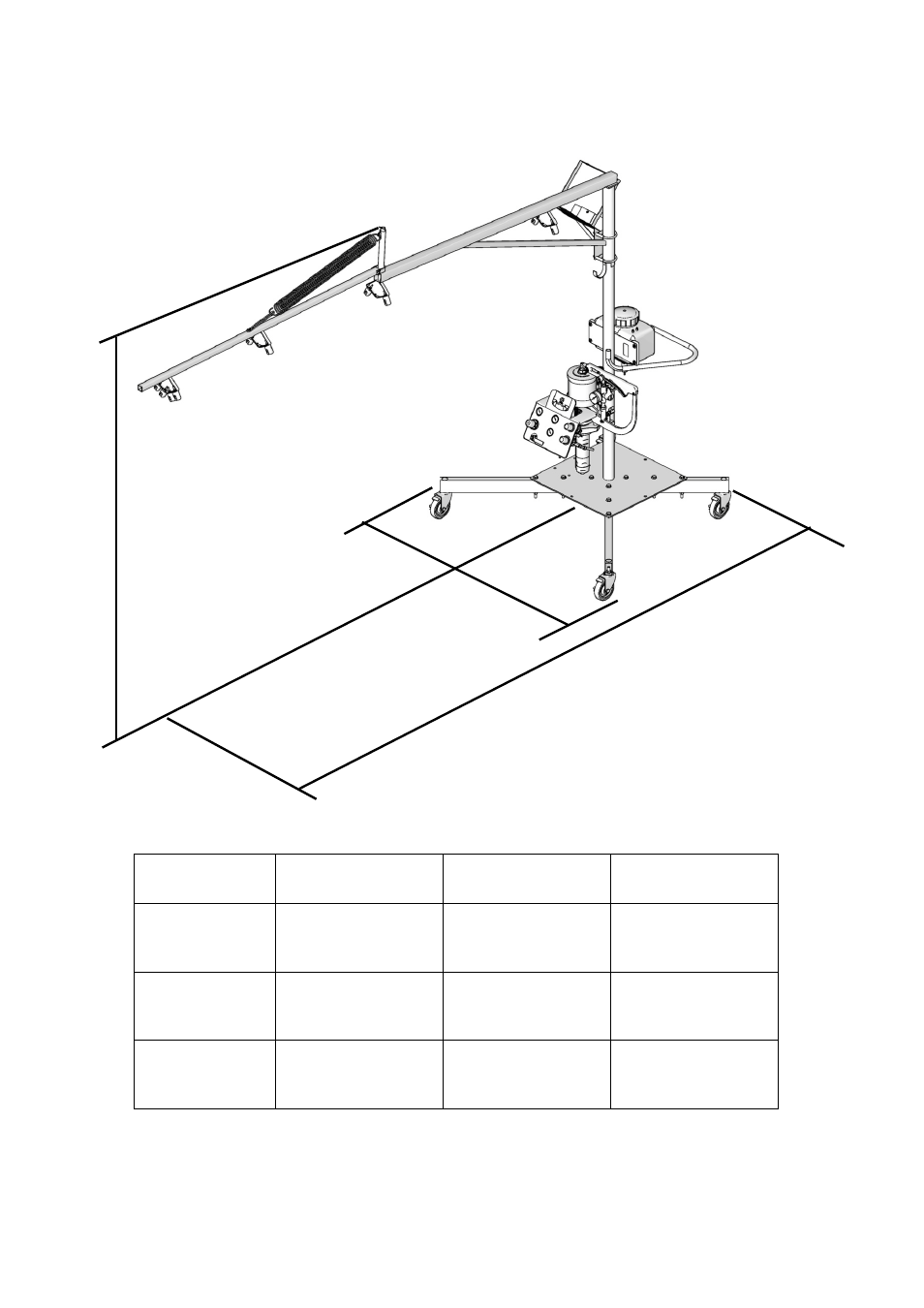

Показана только система с тележкой и стрелой
ti18526a
