Детали системы
3A2351B
57

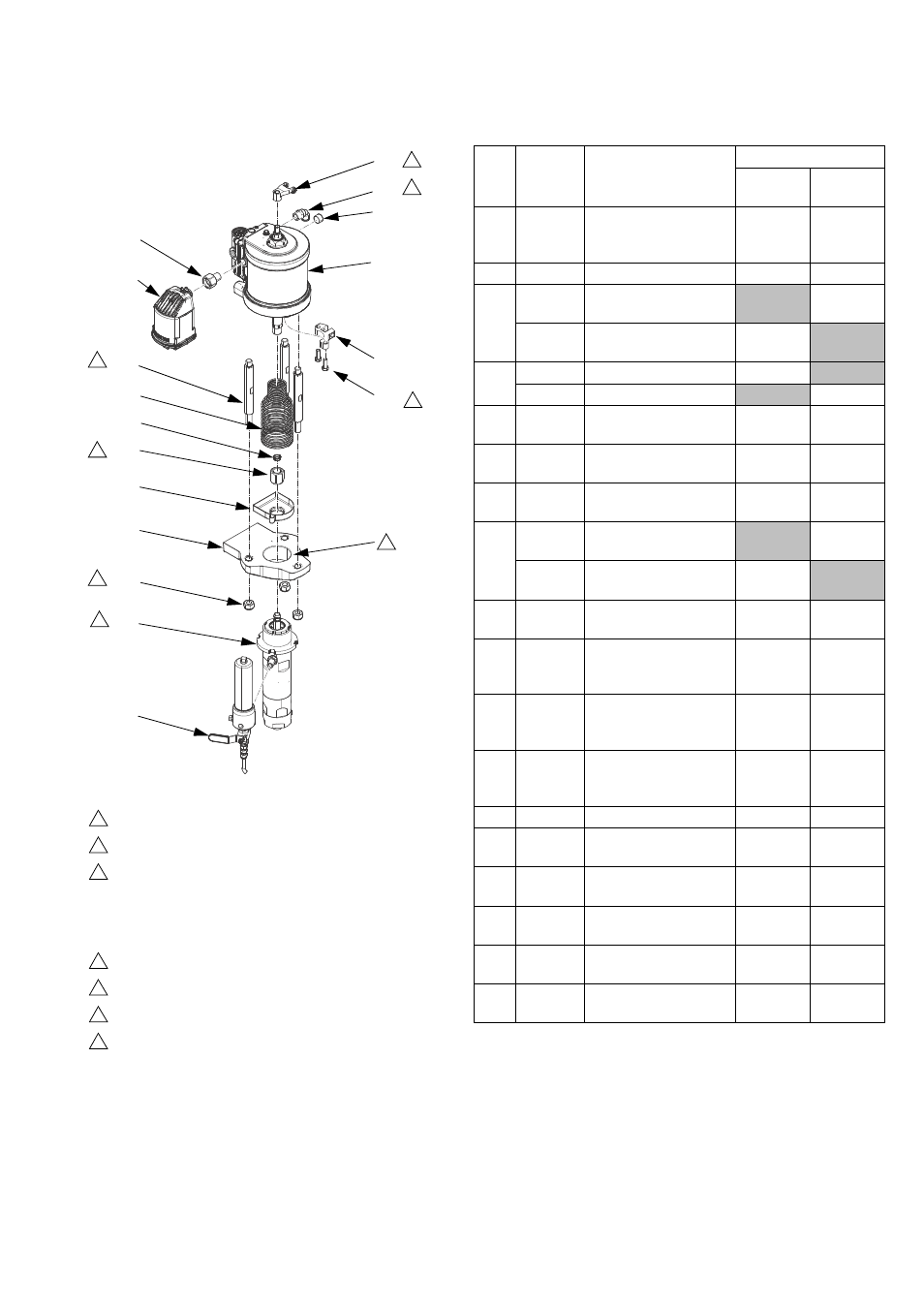

Насосы для смолы
*
Включено в комплект для присоединения. Чтобы
заказать комплект, который соответствует вашему
насосу, см. стр. 58.
WLD
612
604
605
603
608
607
602
606
616
611
610
601
613
615
614
617
609
Затяните с усилием 50—55 футо-фунтов (68—75 Н•м).
Затяните с усилием 50—60 футо-фунтов (68—101 Н•м).
Установите насос (604) на верхнюю часть
переходника (603), плюс-минус один виток резьбы.
Герметизирующая гайка будет чуть возвышаться над
поверхностью переходника (603). Затяните
контргайку с усилием 70—75 футо-фунтов
(95—102 Н•м).
Затяните с усилием до 250 дюймо-фунтов (28,2 Н•м).
Затяните с усилием 70—75 футо-фунтов (95—102 Н•м).
Затяните с усилием 75-80 футо-фунтов (102-108 Н•м).
Нанесите герметик для резьбу.
1
2
3
4
5
6
7
3
5
7
4
6
1
2
3
Код Деталь
Описание
Количество
W13DFC,
13:1
W17CFS,
17:1
601
M07LNL
ДВИГАТЕЛЬ,
двухсторонний,
4,5 дюйма
1
1
602* 15M662
ШТАНГА, тяговая
3
3
603* 15T392
ПЕРЕХОДНИК,
поршневой насос
1
15T393
ПЕРЕХОДНИК,
поршневой насос
1
604
LW100C
Насос, 100 см
1
LW075S
Насос, 75 см
1
605* 15U606
ГАЙКА, стопорная,
M16 x 2
3
3
606* 184128
КОЛЬЦО,
соединительное
2
2
607* 15T311
ГАЙКА,
соединительная
1
1
608* 15T338
РЕЗЕРВУАР, TSL,
75 см, нижний
1
15T339
РЕЗЕРВУАР, TSL,
100 см, нижний
1
609
16M784
СОЕДИНЕНИЕ,
хомут, верхний
1
1
610
16M362
СОЕДИНЕНИЕ,
фиксированное,
поворотное
1
1
611
116596
ВИНТ, для крышки, с
шестигранной
головкой
2
2
612
24F300
ФИЛЬТР, для
жидкости,
5000 фунтов/кв.дюйм
1
1
613
117237
ШУМОГЛУШИТЕЛЬ
1
1
614
100361
ЗАГЛУШКА, для
трубы
1
1
615
15T560
ФИТИНГ, адаптер,
1/2 NPT x 1/2 NPTF
1
1
616* 16M477
ПРУЖИНА,
предохранитель
1
1
617
15V204
ФИТИНГ, колено,
труба 1/2 NPT x 1/2
1
1
618
---
ГЕРМЕТИК, трубный,
нержавеющая сталь
1
1
