Идентификация компонентов
3A2351B
17
Системы подачи растворителя
Мембранный насос для струи растворителя
Мембранный насос для струи растворителя
обеспечивает подачу растворителя в насос для его
очищения от смеси жидкостей и предохранения от
закупорки. Подробное описание элементов насоса
вы найдете в руководстве для мембранного насоса
на странице 3.
Нагнетательный бак для промывки
растворителем, сертифицированный ASME
Нагнетательный бак использует входное давление
воздуха для выталкивания содержащегося в нем
растворителя из выпускного отверстия для
жидкости. Убедитесь в том, что подводящая труба
подсоединена к выпускному отверстию для
жидкости.
Нагнетательный бак для промывки
растворителем, сертифицированный ASME è CE
Нагнетательный бак использует входное давление
воздуха для выталкивания содержащегося в нем
растворителя из выпускного отверстия для
жидкости. Подробное описание элементов насоса
вы найдете в руководстве для нагнетательного
бака, сертифицированного ASME è CE, на стр. 3.

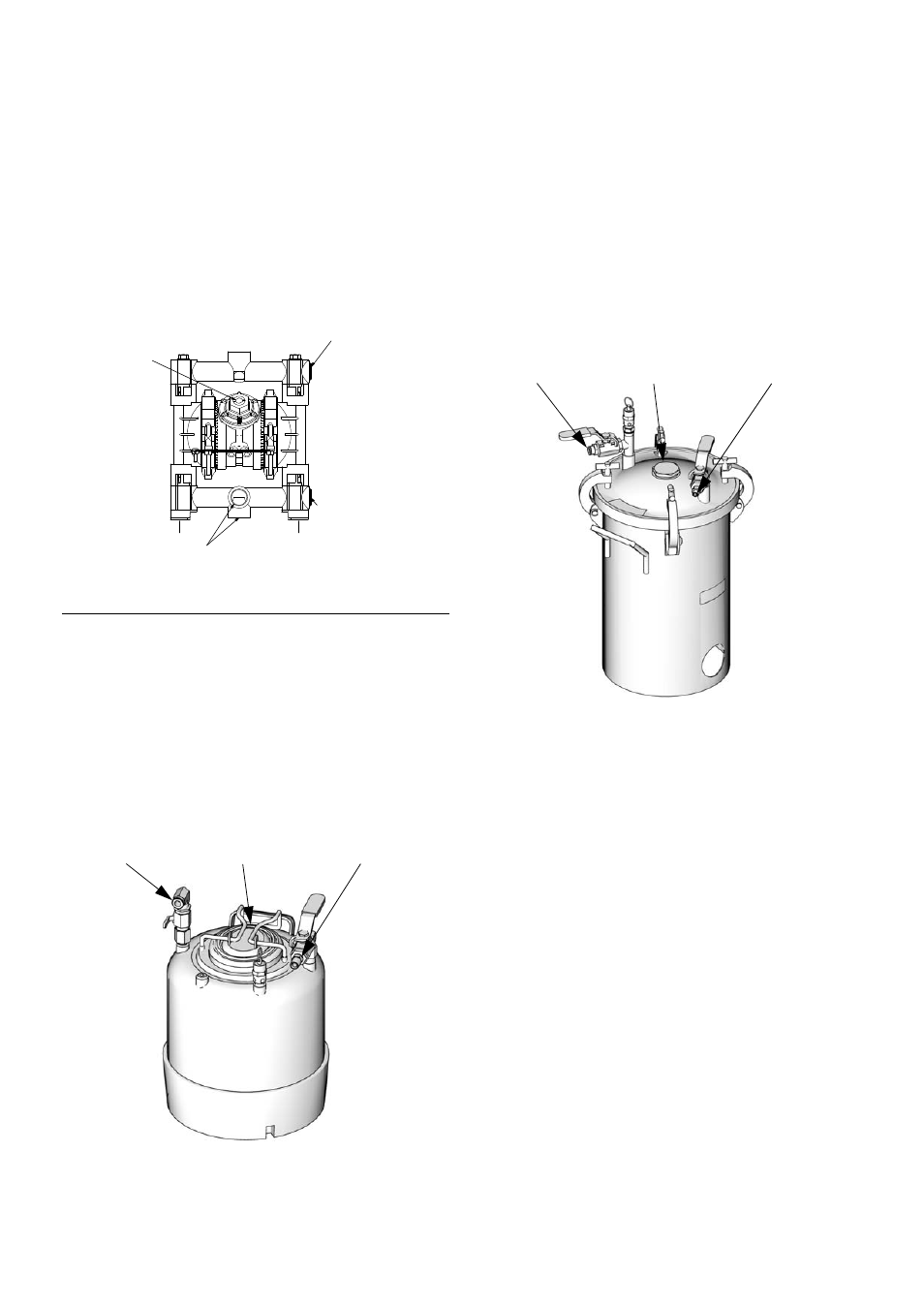

Р
ИС
. 4: элементы насоса для растворителя
Выпускное
отверстие для
жидкости 3/4
дюйма NPT(F)
Выпускное
отверстие для
жидкости
3/4 дюйма
NPT(F)
Выпускное отверстие для
жидкости 3/4 дюйма NPT(F)
Входное
отверстие
для
воздуха
1/4 дюйма
NPT(F)
ti9078a1
Входное
Заливной
ti18530a
отверстие
для воздуха
колпачок
Выпускное отверстие
для жидкости
Входное
Заливной Выпускное отверстие
ti18531a
отверстие
для воздуха
для жидкости
колпачок
