Идентификация компонентов
3A2351B
15
Пневматический двигатель и поршневой насос для смолы
Пневматический двигатель приводит в движение
поршневой насос, который подает смолу на
пистолет-распылитель.
Входное воздушное отверстие (М): подсоедините
воздушный шланг к входному отверстию.
Фильтр жидкости (N): удаляет из жидкости
посторонние частицы.
Сброс давления/перепускной клапан (P):
сбрасывает давление на шланге и пистолете.
Сброс давления/выходное отверстие для
рециркуляции жидкости (P1): поместите
контейнер под выходным отверстием для жидкости
или подсоедините шланг для направления
жидкости обратно в контейнер для смолы либо
установите контейнер под выходным отверстием
Выходное отверстие для подаваемой под
давлением воды на фильтре (R): подсоедините
шланг для жидкости к переходнику выходного
отверстия для жидкости 1/4 дюйма NPT(F),
поставляемому вместе со шлангами Graco.
Входное отверстие для жидкости (S):
подсоедините всасывающий шланг для жидкости к
входному отверстию 3/4 NPT(M).
DataTrak (T) (дополнительно): электронная
система отслеживания движения материала,
система диагностики контроля неуправляемого
разгона насоса. DataTrak расположен на панели
управления пневматической системой.
Информацию о панели управления и индикаторах
DataTrak вы сможете найти в руководстве к
пневматическому двигателю NXT.

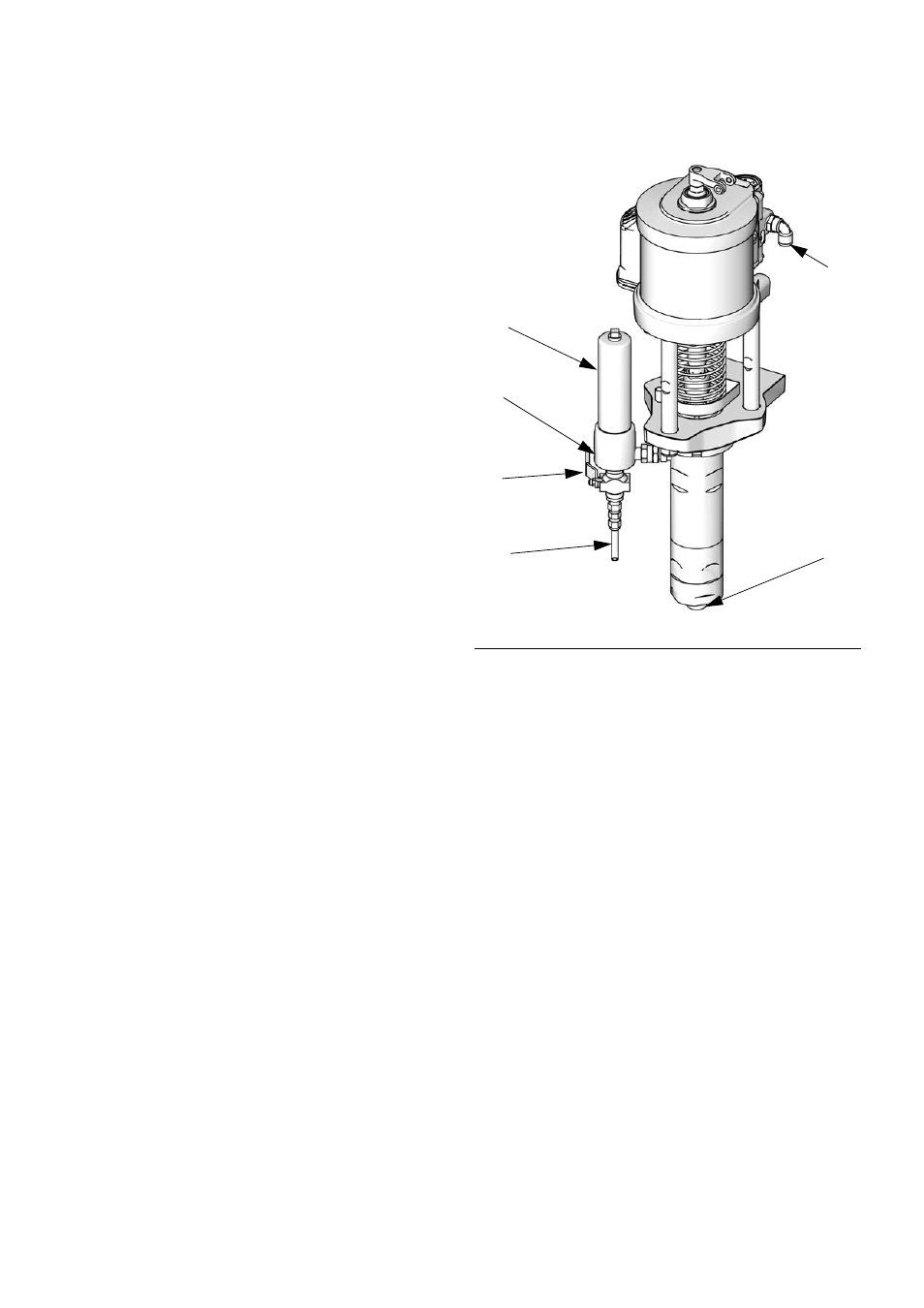

Р
ИС
. 2
S
R
N
M
P
P1
ti18499b
