Настройка
18
3A2351B
Настройка
Дозаторы серии FRP разрешено использовать в
опасной среде только в том случае, если все
дополнительные принадлежности, комплекты и
проводка соответствуют местным, государственным
и национальным стандартам. См. раздел
Разрешения контролирующих органов на стр. 3.
В этом разделе содержатся инструкции по
настройке основной системы дозатора FRP. См.
подробные инструкции в соответствующих
руководствах по компонентам системы.
Перед установкой
• Перед установкой подготовьте всю
документацию по системе и ее компонентам.
• Просмотрите инструкции по компонентам и
уточните специфические требования к их
установке. Представленные ниже данные
относятся только к узлам системы FRP.
• Убедитесь, что все принадлежности имеют
соответствующие размеры и их давление
рассчитано на соответствие требованиям
системы. Дополнительные принадлежности
поставляются Graco.
Опознавательные иллюстрации компонентов
являются лишь руководством для выбора и
установки компонентов и комплектующих системы.
Свяжитесь с дистрибьютором Graco для помощи в
проектировании системы согласно вашим
индивидуальным потребностям.
Требования по размещению
См. Размеры, стр. 77, чтобы узнать о процессе
установке и размерах зазора.
Системы на тележках
•
Разместите дозатор FRP таким образом, чтобы
обеспечить беспрепятственный доступ к
регуляторам подачи воздуха и плечу
регулировки соотношения катализатора.
•
При использовании системы с тележкой и
стрелой убедитесь в том, что над дозатором и
вокруг него достаточно места для полного
раскрытия стойки и стрелы.
•
Поместите ее на устойчивую ровную
поверхность.
Установка системы (только
для установки на стену)
Чтобы облегчить эксплуатацию и обслуживание,
обеспечьте свободный доступ к входному
воздушному отверстию насоса, а также впускному
и выпускному отверстиям для жидкости.
Установите резервуар для катализатора над
насосом, чтобы обеспечить гравитационную подачу.
Убедитесь в том, что кронштейн установлен ровно.
1.
Для систем с опорой 16M670
a.
Используйте четыре болта с шайбами (не
входят в комплект) для закрепления двух
установочных кронштейнов (A) на стене.
Во избежание пожара, взрыва или поражения
электрическим током дозаторы FRP можно
использовать в опасной среде только если
основная модель, все дополнительные
принадлежности, комплекты и проводка
соответствуют местным, государственным и
национальным стандартам. См. раздел
Разрешения контролирующих органов на стр.
3.
Чтобы сократить риск подкожной инъекции, перед
установкой блока насоса убедитесь в том, что был
выполнен сброс давления. См. Процедура сброса
давления и выключения на стр. 26.
ПРЕДУПРЕЖДЕНИЕ
Чтобы предотвратить возможное повреждение
системы при падении со стены, убедитесь в том,
что она выдерживает вес насоса, кронштейна,
шлангов и дополнительных принадлежностей, а
также нагрузку при работе насоса.

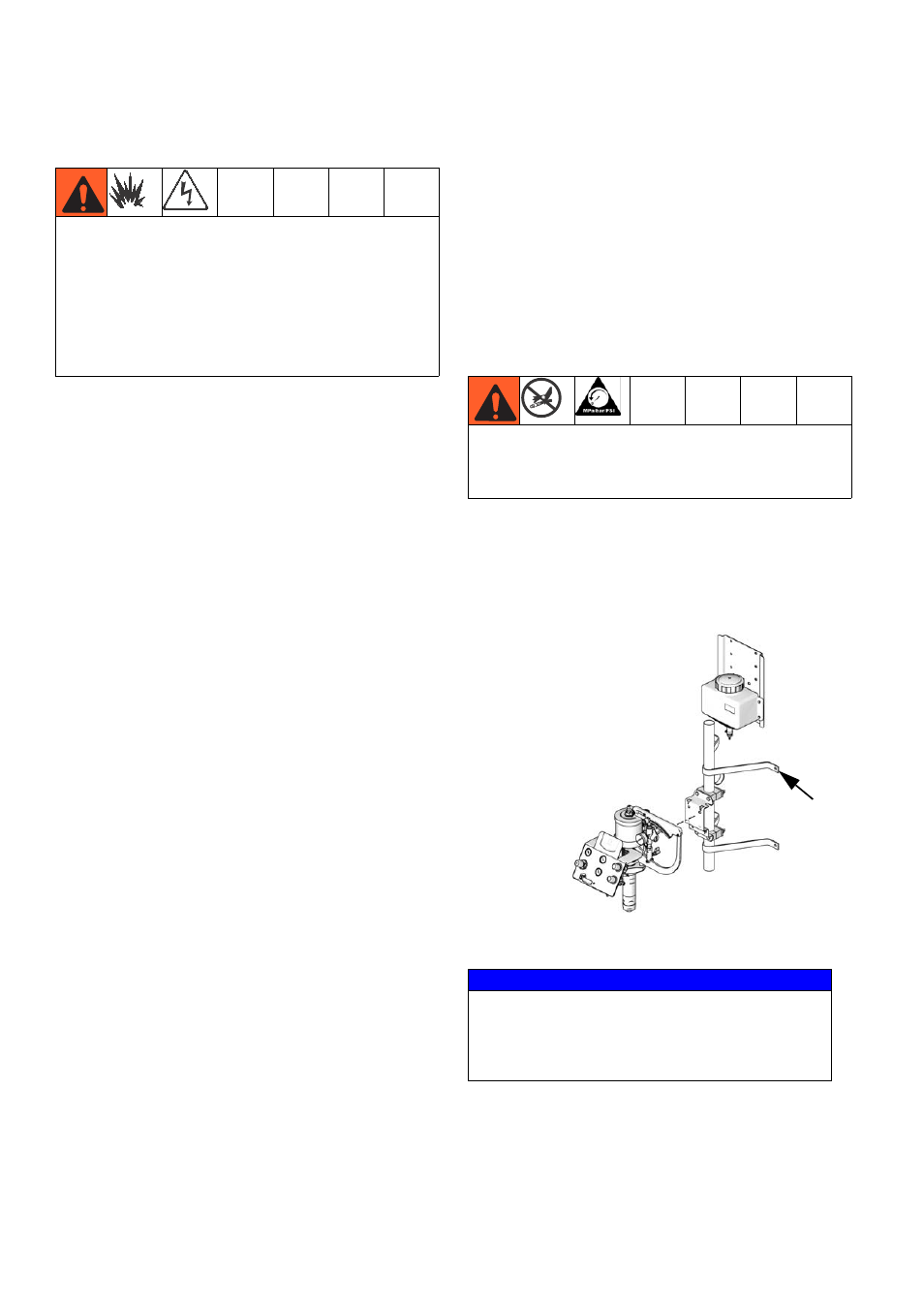

A
Показано с опорой для
ti18527b
установки на стену 16M670
