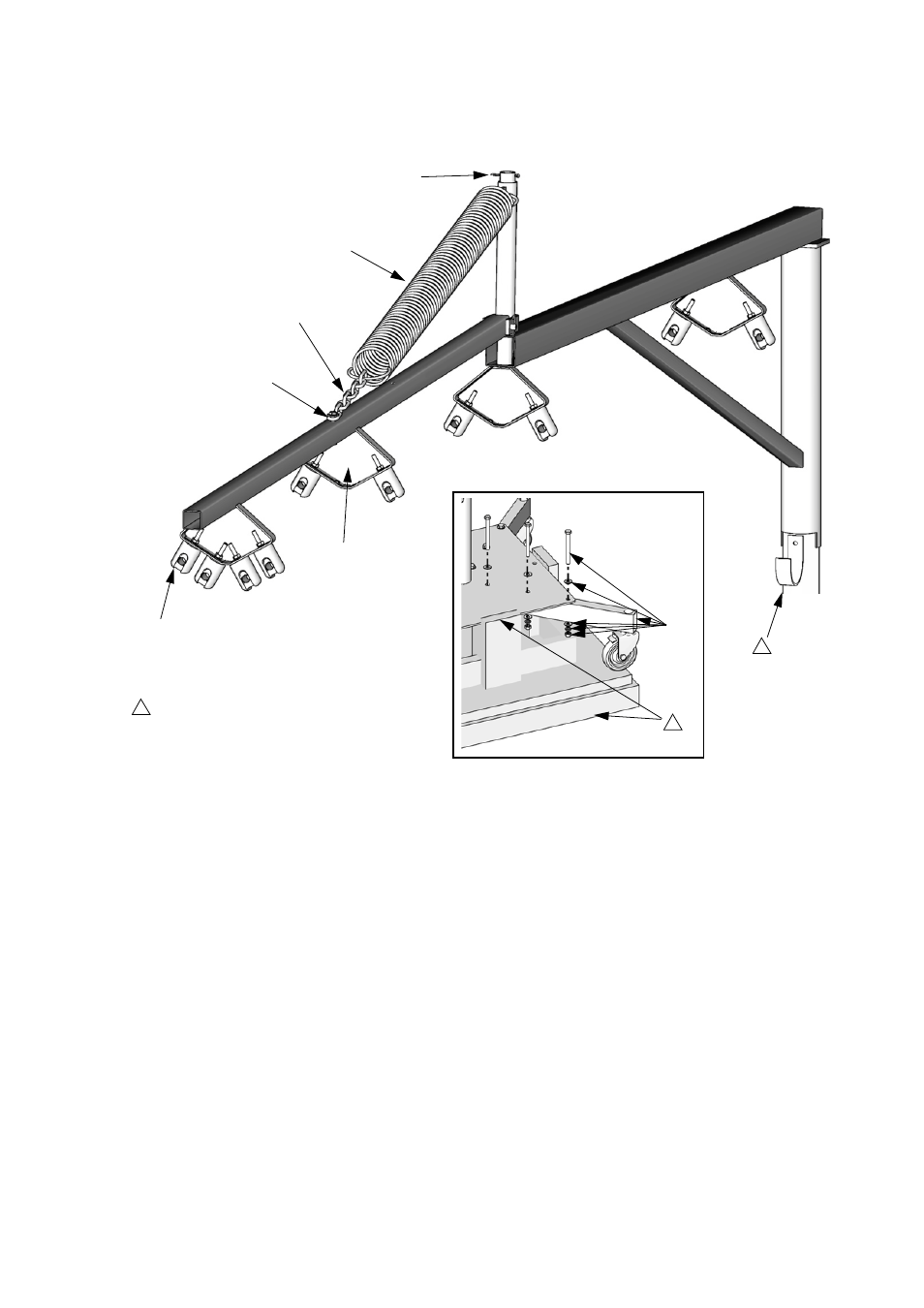

Детали системы
3A2351B
55
Стрела
◆ На иллюстрациях отсутствует.
403,404,405
406
1
407, 413
408
409,410
411
Элемент показан исключительно для
примера.
1
1
402
Код Деталь
Описание
Кол.
401◆ 22546-00 СКОБА, крепежная, резиновая,
повторного использования
10
402
16M626
КРЫШКА, направляющая
ровничной машины
4
403
22486-00 НАПРАВЛЯЮЩАЯ, ровничной
машины, керамика
10
404
100016
ШАЙБА, стопорная
10
405
100015
ГАЙКА, шестигранная
10
406
16N186
КОМПЛЕКТ, ножки, тележка
1
407
100103
ШПЛИНТ, проволочный
1
408
16M811
ЦЕПЬ, пружина, стрела
1
409
112248
ГАЙКА, шестигранная
1
410
105170
ВИНТ, для крышки, с
шестигранной головкой
1
411
444
ПРУЖИНА, стрела
1
412
555626
ШАЙБА, 1/4, ровная, плоская,
крупная
2
413
16M808
ШПЛИНТ, хомут с проволочным
шплинтом
1
