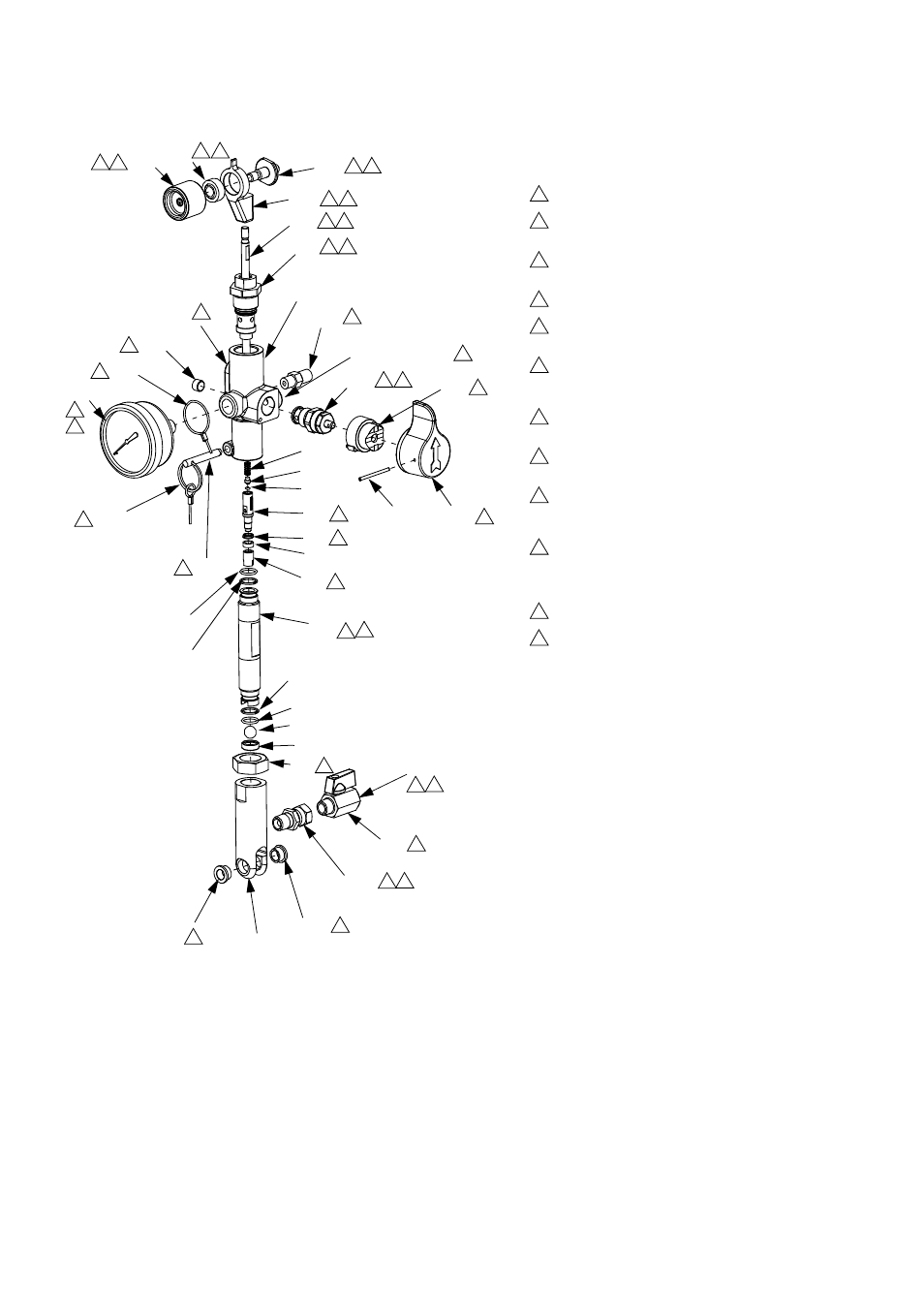

Детали системы
62 3A2351B
Вспомогательные насосы для катализатора
911
912
913
914
915
916
917
918
919
920
925
923
921
940
930
945 (на иллюстрации отсутствует)
924
922
903
904
905 906
932
947 (на иллюстрации
901
902
910
926
928
929
927
935
(на иллюстрации
909
907
909
908
Нанесите герметик для труб на резьбу.
Нанесите клейкую смазку на соприкасающиеся
поверхности или резьбу.
Нанесите смазку на соприкасающиеся
поверхности или резьбу.
Затяните до 240 дюймо-фунтов (27,1 Н•м).
Затяните с усилием 225—275 дюймо-фунтов
(25,4—31,1 Н•м).
Перед установкой манометра оберните вокруг
него широкий конец шнурка. Узкий его конец
закрепите на разъемном кольце шплинта.
Учитывайте направление П-образного
уплотнения.
Затяните с усилием 30—50 дюймо-фунтов
(3,4—5,6 Н•м).
Перед сборкой очистите внутреннюю
поверхность цилиндра мягкой салфеткой или
куском ткани.
Затяните вручную цилиндр (918), коснувшись
дна корпуса (901). Приподнимите цилиндр (918)
менее чем на 1/2 оборота. Установка
шплинта (908).
Прижмите подшипник скользящей посадки.
Затяните поршневой шток (910) до верхней
тяги (926), 80—100 дюймо-фунтов
(9,0—11,3 Н•м).
