Идентификация компонентов
16
3A2351B
Насос для катализатора
Насос для катализатора подает катализатор на
пистолет-распылитель.
Плечо насоса (П-образное): контролирует поток
катализатора.
Регулятор соотношения (V1): используется для
блокировки/снятия блокировки положения насоса и
установки соотношения между смолой и
катализатором. Легче всего выполнять настройку,
когда насос находится в нижней точке хода
поршня.
Ось поворота (V2): при движении насоса во время
установки соотношения эта точка остается
неизменной.
Клапан сброса высокого давления (W):
направляет катализатор в пистолет или обратно в
резервуар для сброса давления. Он также
автоматически сбрасывает давление в случае
превышения уровня нормального рабочего
давления.
Манометр для измерения давления жидкости (Х):
отображает давление жидкого катализатора.
Впускное отверстие для жидкости (Y): впускное
отверстие из резервуара для катализатора.
Шаровой клапан впускного отверстия для
жидкости (Y2): контролирует поток катализатора к
насосу.
Линия отвода жидкости (Z): В случае протечки на
уровне уплотнения горловины жидкость будет
стекать по линии отвода, попадая обратно в
резервуар с катализатором.
Выпускное отверстие для жидкости (Z1):
отверстие для вытекания жидкости из пистолета.
Рециркуляция жидкости/сброс высокого
давления (Z2): выпускное отверстие для
жидкости, ведущее в резервуар с катализатором.
Клапан сброса низкого давления (Z3): Только
для систем внешнего смешения. Направляет
катализатор в пистолет или обратно в резервуар
для сброса давления.

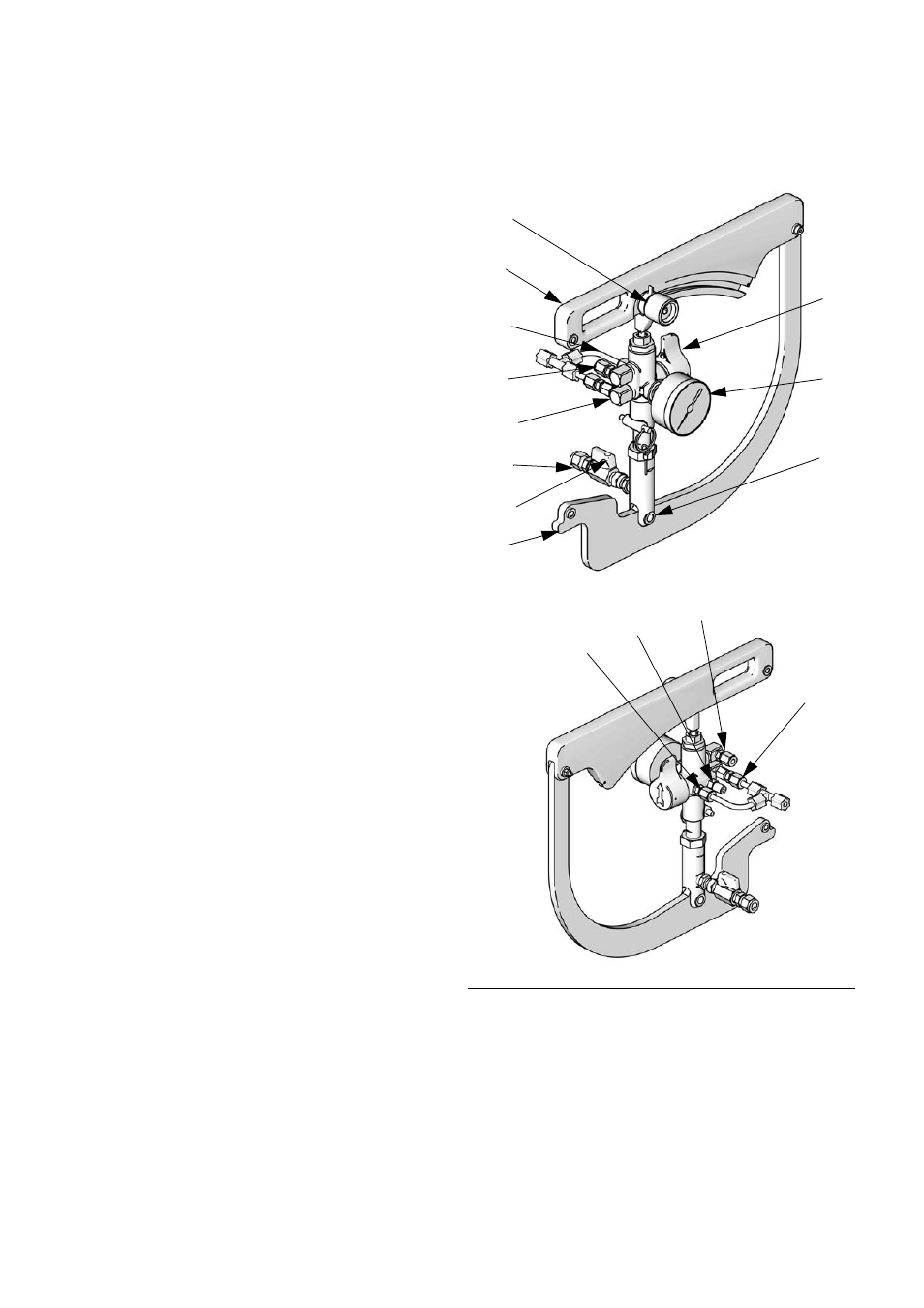

Р
ИС
. 3: элементы насоса для катализатора
V1
X
U
W
Z2
Z
Z3
Y
V2
U
ti18500a
Z1
Z2
Z
ti18547a
Z3
Y2
