Панель пневматической системы – Инструкция по эксплуатации Graco FRP 16R_series
Страница 56
Детали системы
56
3A2351B

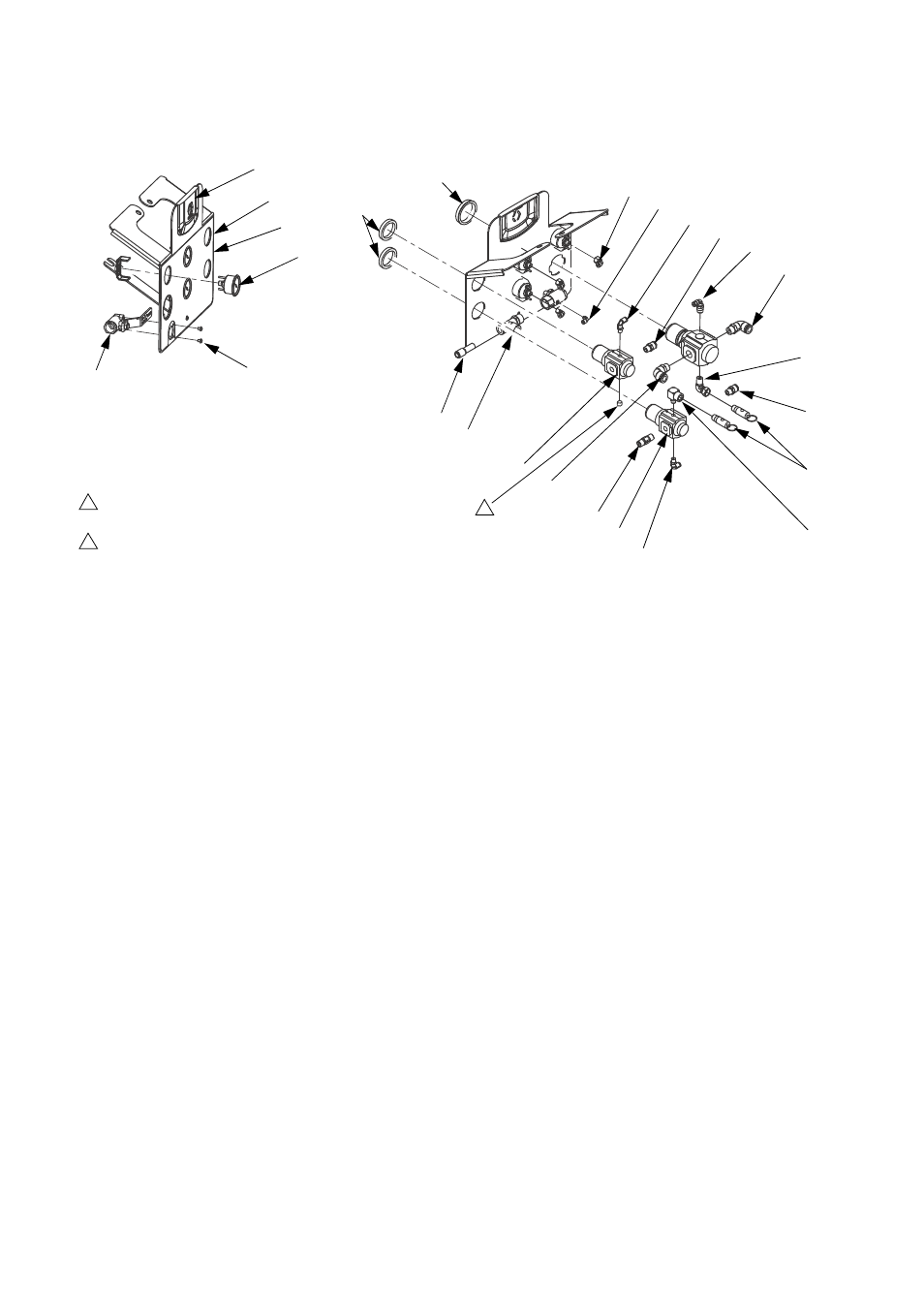

Панель пневматической системы
512
525
533
501
517
506
505
503
514
513
504
515
527
504
509
516
531
518
515
526
511
526
509
530
510
Заглушка поставляется вместе с
регулятором (504).
Нанесите герметик на всю трубную резьбу на
неповоротных соединениях.
1
2
1
Код
Деталь Описание
Кол.
501
---
ПАНЕЛЬ, управления
пневматической системы
1
502
15T536 РЕГУЛЯТОР, воздуха,
3/8 NPT
1
503
15T538 ГАЙКА, регулятора
1
504
116513 РЕГУЛЯТОР, подачи воздуха
2
505
116514 ГАЙКА, регулятора
2
506
15T500 МАНОМЕТР, давления
воздуха, 1/8
3
507
123985 ФИТИНГ, крестовой, труба
внешним диаметром 3/8
1
508
123986 ФИТИНГ, коленчатый, труба
внешним диаметром 3/8
2
509
15T866 ФИТИНГ, коленчатый,
шарнирное соединение,
1/8 NPT x 5/32 T
2
510
15T498 ФИТИНГ, 90°, шарнирное
соединение; 5/32 T õ 1/8 FNPT
3
511
114469 ФИТИНГ, коленчатый, с
наружной резьбой,
шарнирное соединение
1
512
123990 КЛАПАН, шаровой, 1/2 NPT x
1/2 NPT
1
513
123989 ФИТИНГ, Т-образный, труба
внешним диаметром 1/2 х
3/4 NPT
1
514
123988 ФИТИНГ, прямой, труба 1/2 х
3/8
1
515
121212 ФИТИНГ, коленчатый,
шарнирное соединение, 1/2 Т
3/8 MNPT
2
516
867222 ФИТИНГ, фитинг 1/8 х 1/4
1
517
16M789 ЭТИКЕТКА, панель
управления пневматической
системой, FRP
1
518
155541 ФИТИНГ, шарнирное
соединение, 90 градусов
1
519
124071 ЗАГЛУШКА, фитинг,
вставляемая нажатием
1
520
C12508 ТРУБОПРОВОД, нейлон,
круглый
0.85
521
054139 ТРУБА, нейлон, круглая
0.63
522
054753 ТРУБА, нейлон, круглая,
черная
1.63
523
---
ГЕРМЕТИК, трубный
1
525
114381 ВИНТ, крышка, с круглой
головкой
3
526
120389 ФИТИНГ, для труб
2
527
124496 ВОЗДУШНЫЙ КЛАПАН,
обратный
1
529
16N403 КРОНШТЕЙН, панель
управления пневматической
системой
1
530
124497 ФИТИНГ, коленчатый,
шарнирное соединение,
воздушный
1
531
113498 КЛАПАН,
предохранительный,
110 фунтов на кв. дюйм
2
533
---
ВСТАВКА, панель
управления
1
Код
Деталь Описание
Кол.
