Ремонт
42 3A2351B
Повторное подсоединение
поршневого насоса
1. Отсоедините шланг подачи воздуха от
пневматического двигателя.
2. Ввинтите поршневой насос в пластину
переходника.
3. Установите предохранитель пружины
соединителя и резервуар с TSL.
4. Держите поршневой шток пневмодвигателя
одной рукой. Другой рукой разместите стяжную
гайку (A) на поршневом штоке.
5. Наденьте
соединительные
кольца (B) на
стяжную гайку
(A) таким
образом, чтобы
большие кромки
были
направлены
вверх.
6. Мягко
установите поршневой шток пневмодвигателя
на поршневой шток. Вручную затяните стяжную
гайку (A).
7. Ввинтите поршневой насос в пластину
переходника (3)(D), пока цилиндрическая
вершина не будет утоплена вровень с вершиной
пластины переходника.
8. Выровняйте выпускное отверстие для
жидкости как показано, и зажмите
контргайкой.
9. Выровняйте резервуар TSL (C), и втолкните его
на место.
10. Зажмите плоскости ходового штока двигателя с
помощью ключа. Используйте другой гаечный
ключ, чтобы затянуть стяжную гайку (A).
Затяните с усилием 75-80 футо-фунтов
(102—108 Н•м).
11. Снова подсоедините к двигателю шланги
подачи воздуха.

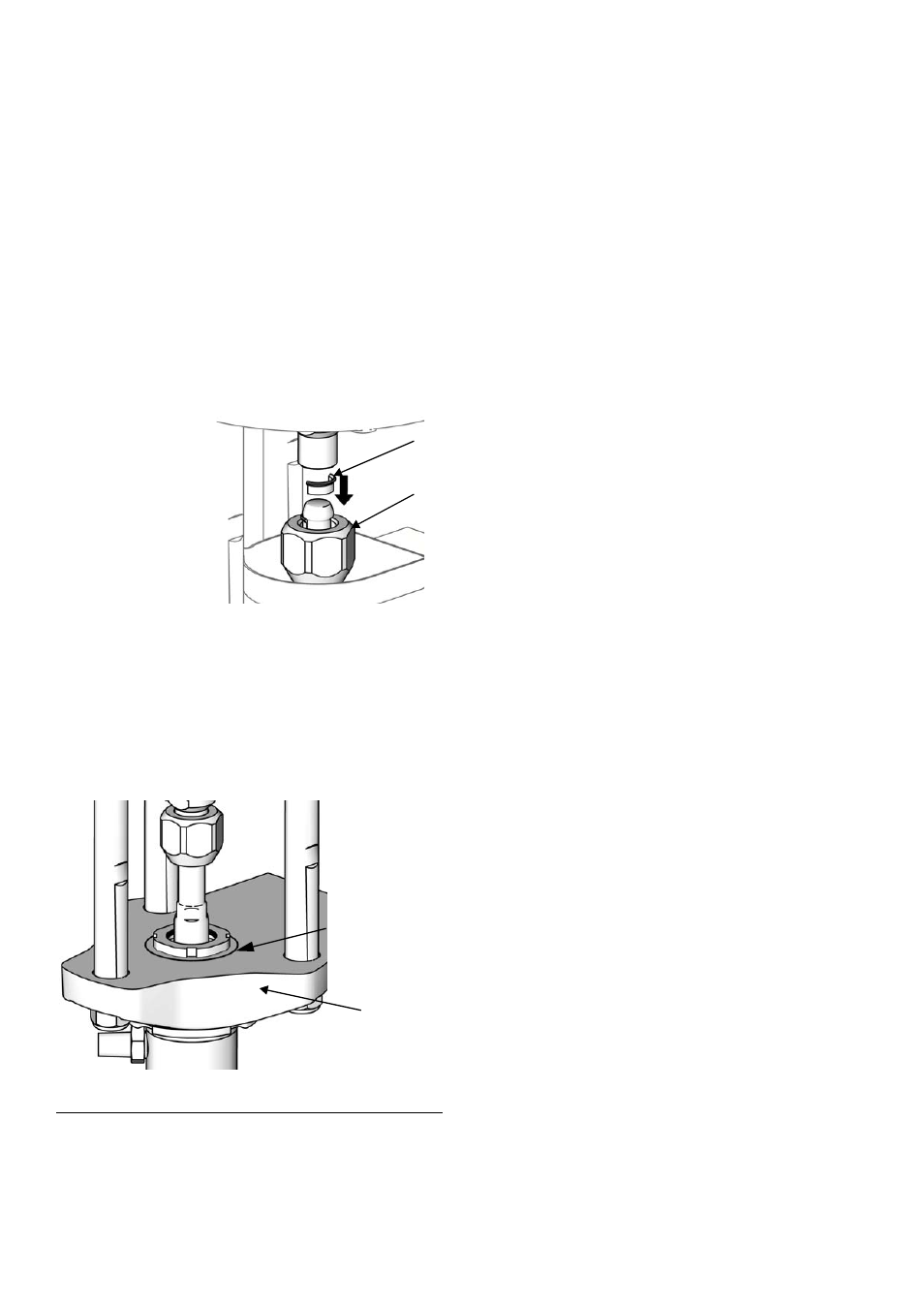

Р ИС . 31. Выровняйте пластину переходника и
цилиндр.
ti12817a
B
A
ti12814a
D
Цилиндр, а не
колпачок
должен быть
смачиваемый
на уровне с
пластиной.
