Идентификация компонентов
14
3A2351B
Панель управления
пневматической системой
Входное воздушное отверстие (AA): из
воздухопровода.
Регулятор потока воздуха 1 (АВ): контролирует
подачу воздуха в насос для смолы.
Выходное воздушное отверстие 1 (AC):
из
воздухопровода в насос для смолы.
Воздушный манометр 1 (AD): отображает давление
воздуха, поступающего в насос для смолы.
Регулятор подачи воздуха 2 (AE): только для
пистолетов внешнего смешения: контролирует
подачу воздуха для распыления катализатора.
Только для пистолетов внутреннего смешения:
контролирует давление струи растворителя.
Выходное воздушное отверстие 2 (AF): только
для пистолетов внешнего смешения:
воздухопровод подачи катализатора в
пистолет-распылитель. Только для пистолетов
внутреннего смешения: в насос для растворителя.
Манометр давления воздуха 2 (AG): отображает
давление регулятора подачи воздуха 2.
Регулятор подачи воздуха 3 (AH): контролирует
сдерживание пневмонагрузки
™
(AAC
™
) при подаче
воздуха в пистолет-распылитель
Воздушный манометр 3 (AK): отображает
давление воздуха на AAC.
Выходное воздушное отверстие 3 (AM): воздушная
линия AAC, ведущая к пистолету-распылителю.
Выходное воздушное отверстие 4 (AN): Подача
рассекаемого воздуха на пистолет-распылитель.
Это отверстие закупорено на заводе. Необходимо
извлечь заглушку, чтобы обеспечить подачу
воздуха для рассечения.
Воздушный запорный клапан (AP): блокирует
циркуляцию воздуха во всей системе.
Р
ИС

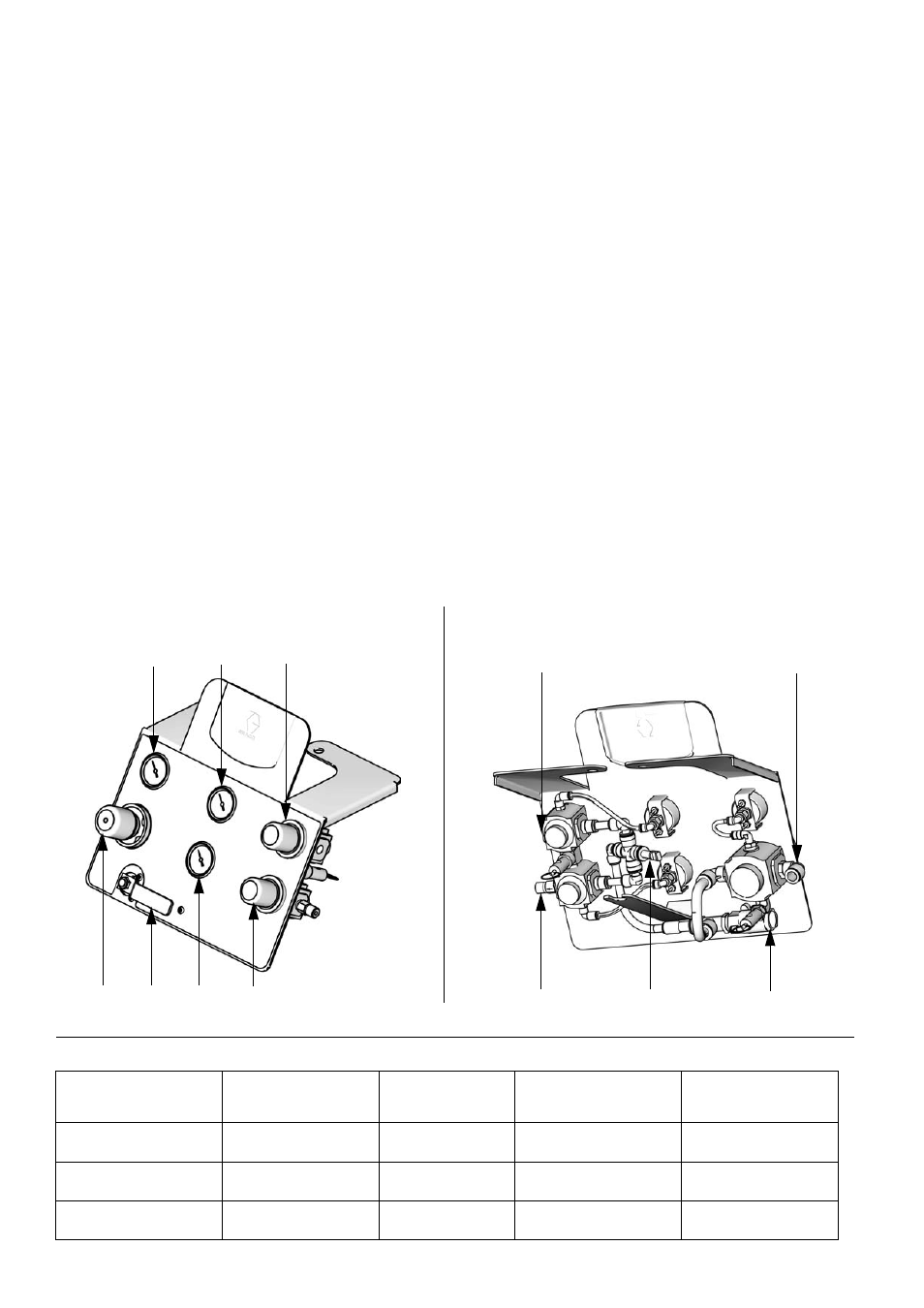

. 1: компоненты панели управления пневматической системой.
AD
AC
AM
AH
AK
AA
AF
AP
AE
AB
AG
ВИД СПЕРЕДИ
ВИД СЗАДИ
AN
ti18501a
ti18502a
Детали выходного
воздушного
отверстия
Внутреннее
смешение,
рассекатель
Внешнее
смешение,
рассекатель
Гелеобразное
покрытие для
внутреннего смешения
Гелеобразное
покрытие для
внешнего смешения
Выходное воздушное
отверстие 2 (AF)
Труба 3/8 дюйма
Труба 1/4 дюйма
Труба 3/8 дюйма
Труба 1/4 дюйма
Выходное воздушное
отверстие 3 (AM)
Труба 1/4 дюйма
1/8 NPT
Труба 3/8 дюйма
1/8 NPT
Выходное воздушное
отверстие 4 (AN)
Труба 3/8 дюйма
Труба 3/8 дюйма
Закупорено
Закупорено
