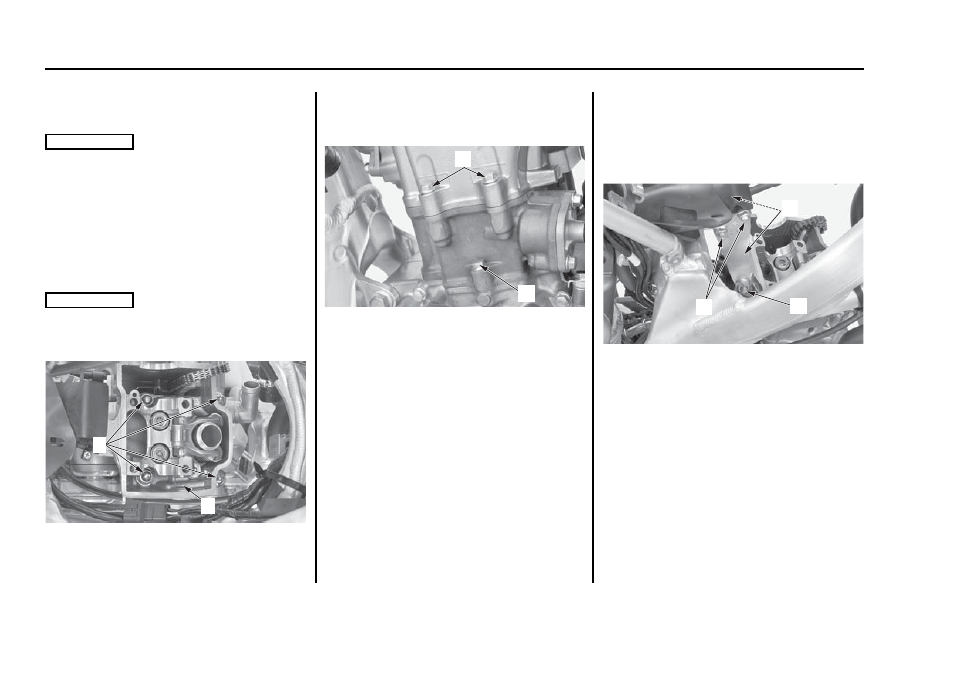

2. Пропустите приводную цепь распределительного
вала через головку (3) цилиндра.
Установите на место головку цилиндра.
При установке головки цилиндра старайтесь не
повредить сопряженные поверхности.
3. Нанесите моторное масло на резьбу гаек головки
цилиндра.
Установите на место шайбы и гайки (4) головки
цилиндров.
Затяните гайки головки цилиндра перекрестным
образом в два три приема рекомендованным
моментом затяжки:
39 Нм
Исключите падение шайб и гаек в картер двигателя.
Затяжка гаек головки цилиндра производится
перекрестным образом, в два три приема.
(3) головка цилиндра
(4) гайки головки цилиндра и их шайбы
4. Установите на место стяжной болт (5) цилиндра и
болты (6) головки цилиндра. Затяните их
рекомендованным моментом:
10 Нм
(5) болт цилиндра
(6) болты головки цилиндра
5. Установите на место пластины серьги двигателя (7),
гайки/болты серьги (8) двигателя со стороны рамы и
гайку/болт серьги (9) со стороны двигателя.
Затяните гайку серьги двигателя рекомендованным
моментом:
со стороны рамы:
34 Нм
со стороны двигателя: 54 Нм
(7) пластина серьги двигателя
(8) гайки/болты серьги двигателя со стороны рамы
(9) гайки/болты серьги двигателя со стороны двигателя
80 Обслуживание мотоцикла Honda
Поршень/Поршневые кольца/Поршневой палец
ПРИМЕЧАНИЕ
ПРИМЕЧАНИЕ
(4)
(3)
(6)
(5)
(7)
(9) (8)
