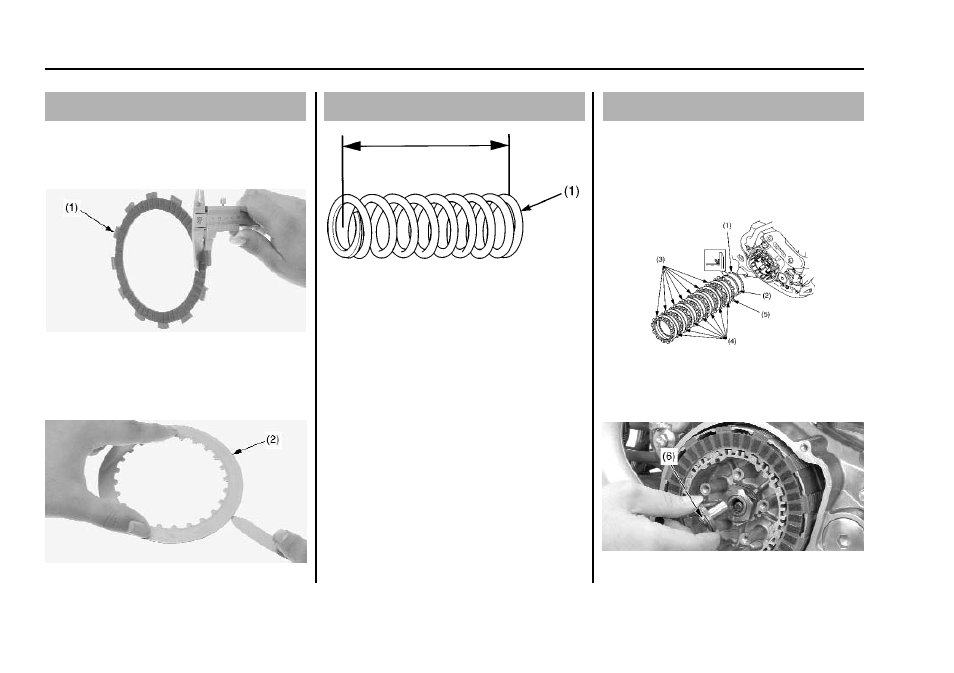

Ведомые диски (1) с признаками изменения цвета и
задирами подлежат замене. Измерьте остаточную
толщину всех ведомых дисков. Минимально допустимый
предел: 2,85 мм
Ведомые и ведущие диски заменяются комплектом.
(1) ведомый диск
Убедитесь в отсутствии чрезмерного коробления веду
щего диска (2)
и изменения цвета.
Проверка на коробление производится с помощью
плоского щупа.
Измерьте остаточную толщину ведомых дисков.
Минимально допустимый предел: 0,10 мм
Ведомые и ведущие диски заменяются комплектом.
(2) ведущий диск
(1) пружина сцепления
Измерьте длину каждой пружины в свободном
состоянии. Минимально допустимый предел: 38,0 мм
Если длина какой либо пружины не соответствует
штатной, пружины подлежат замене комплектом.
Если длина какой либо пружины не соответствует
штатной либо какие либо ведомые диски несут
признаки температурных изменений цвета, пружины
подлежат замене комплектом.
1. Установите на место гнездо пружины (1) и пружину
демпфера (2) на центральную часть сцепления как
показано на рисунке.
Нанесите на ведомые (3) и ведущие (4) диски свежее
моторное масло.
2. Установите на место ведомый диск А (диск с
большей идентификационной маркой) (5) на
внешнюю часть сцепления.
Составьте семь ведомых и семь ведущих дисков
поочередно.
(1) гнездо пружина (4) ведущие диски
(2) пружина демпфера (5) ведомый диск А
(3) ведомые диски
3. Установите рычаг выключения сцепления на
вторичный вал коробки передач.
4. Установите на место механизм выключения
сцепления в сборе (6) на рычаг.
(6) механизм выключения сцепления в сборе
58 Обслуживание мотоцикла Honda
Система сцепления
Проверка ведомых и ведущих дисков Проверка пружины сцепления Установка ведомых и ведущих дисков
