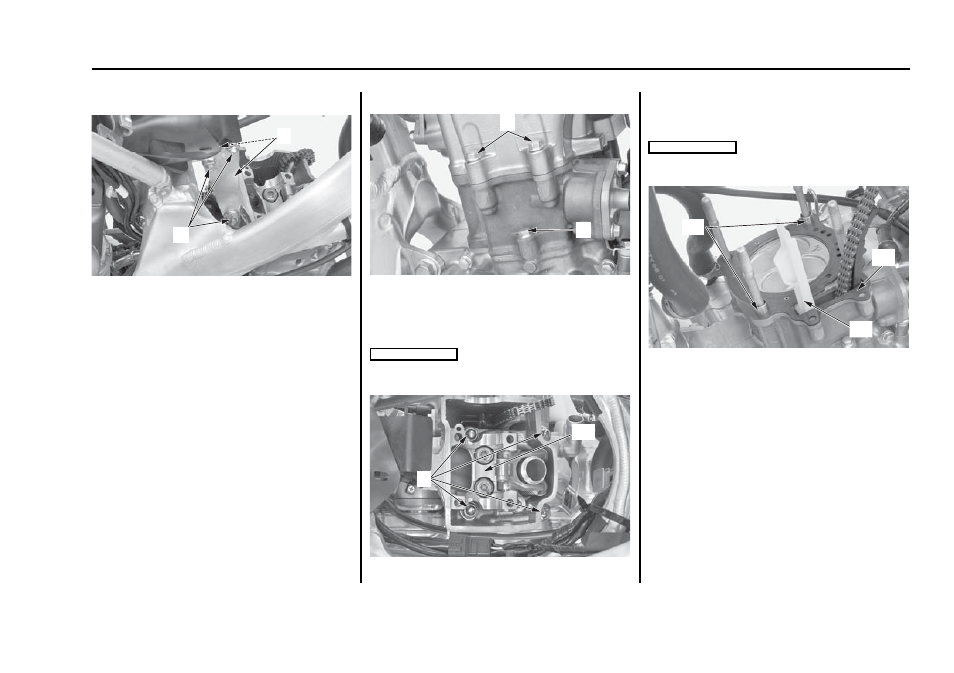

14. Снимите гайки/болты серьги (5) двигателя и
пластины серьги двигателя (6).
(5) гайки/болты серьги двигателя
(6) пластины серьги двигателя
15. Снимите болты головки цилиндра (7).
16. Ослабьте болт цилиндра (8).
(7) болты головки цилиндра
(8) болт цилиндра
17. Снимите гайки/шайбы головки цилиндра (9) и
головку цилиндра (10).
Ослабление гаек производится перекрестным
образом, в два три приема.
Исключите падение гаек, толкателей клапанов, регули
ровочных шайб и цепи распределительного вала в
картер двигателя.
(9) гайки головки цилиндра и их шайбы
(10) головка цилиндра
18. Снимите установочные шпильки (11), прокладку
головки цилиндра (12) и направляющую цепи
распредвала (13).
Исключите падение установочных шпилек и цепи
распредвала в картер двигателя.
(11) установочные шпильки
(12) прокладка головки цилиндра
(13) направляющая цепи распредвала
