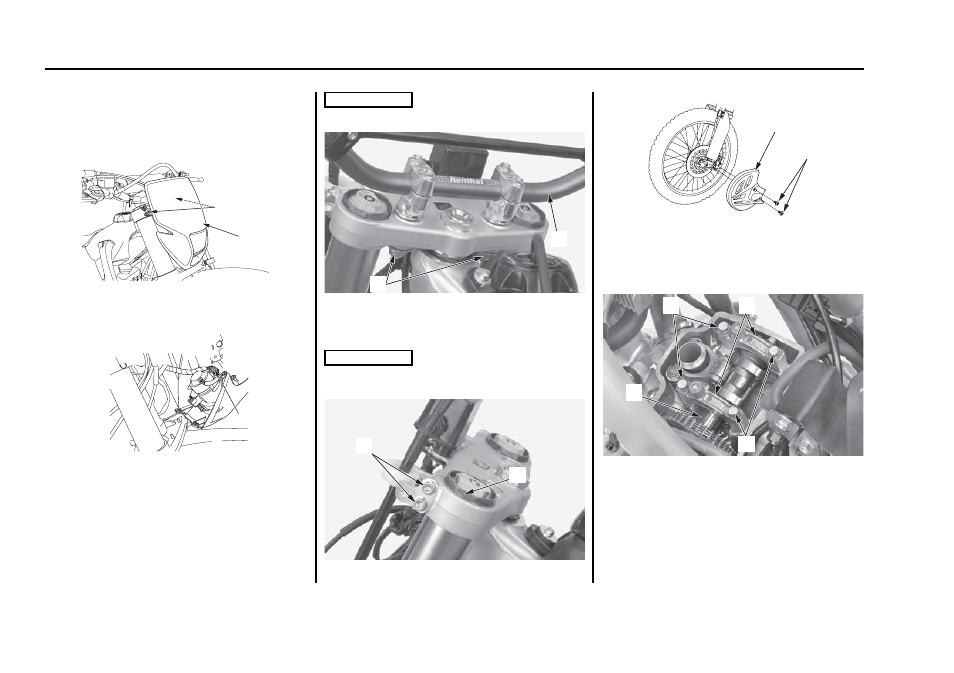

1. Перед обслуживанием мотоцикла необходимо
поднять переднее колесо над опорной
поверхностью, установив мотоцикла на подходящую
опору.
2. Снимите болты переднего ветрозащитного щитка
(3). Снимите передний ветрозащитный щиток (4).
(3) болты переднего ветрозащитного щитка
(4) передний ветрозащитный щиток
3. Отсоедините разъём фары (5).
(5) разъем фары
4. Снимите накладку руля.
Снимите гайки, шайбы, прокладки (6) держателя
руля и руль (7).
Во избежание попадания воздуха главный цилиндр
должен находиться в вертикальном положении.
(6) гайки, шайбы, прокладки держателя руля
(7) руль
5. Ослабьте верхние крепежные болты (8).
6. Ослабьте с помощью гаечного ключа крепление
демпфера передней вилки (9), но не снимайте его.
Для ослабления крепления демпфера руля не
используйте раздвижной гаечный ключ: это может
повредить крепления.
(8) верхние стяжные болты
(9) демпфер вилки
7. Снимите крышку диска (10), вывернув болты (11).
(10) крышка диска (11) болты
8. Снимите трос указателя пробега за поездку (12) и
гайку передней оси (13), затем ослабьте стяжные
болты оси (14) на обеих перьях вилки.
9. Извлеките ось (15) из ступицы колеса и снимите
переднее колесо.
(12) трос указателя (14) стяжные болты оси
пробега за поездку (15) ось переднего колеса
(13) гайка передней оси
10. Снимите болты грязевых щитков (16), болты хомута
указателя пробега за поездку (17) и болты хомута
тормозного шланга (18). Снимите грязевые щитки
(19).
Снимите болты тормозного суппорта (20) и
тормозной суппорт (21).
На резьбу болтов грязевых щитков и болтов
тормозного суппорта нанесен герметик.
108 Гоночные настройки мотоцикла
Регулировка передней подвески
(3)
(4)
(5)
ПРИМЕЧАНИЕ
(7)
(6)
ПРИМЕЧАНИЕ
(8)
(9)
(10)
(11)
(4) (5)
(4)
(6)
