Гоночные настройки мотоцикла
Полезные советы по регулировке и настройке карбюратора

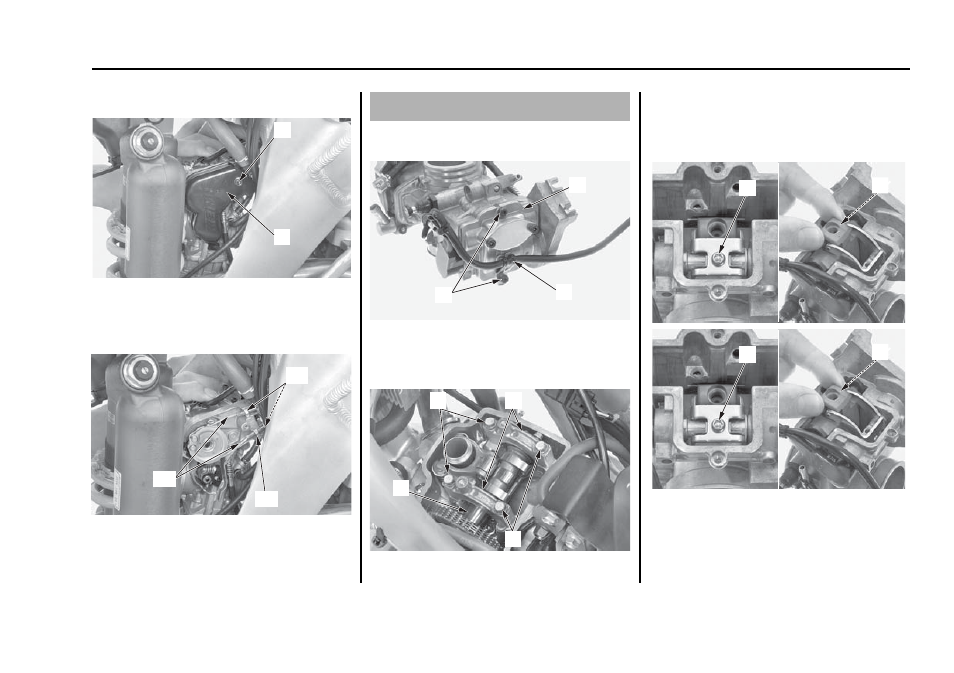

10. Снимите болт цилиндра дроссельной заслонки (10)
и крышку цилиндра дроссельной заслонки (9).
(8) болт крышки цилиндра дроссельной заслонки
(9) крышка цилиндра дроссельной заслонки
11. Снимите тросы привода дроссельной заслонки
(10), ослабив контргайку троса акселератора (11) и
регулировочную гайку (12).
(10) тросы дроссельной заслонки
(11) контргайка троса акселератора
(12) регулировочные гайки
1. Вытяните вверх хомут троса (1) и снимите болты (2)
верхней крышки карбюратора. Затем снимите
верхнюю крышку карбюратора (3).
(1) хомут троса
(2) болты верхней крышки карбюратора
(3) верхняя крышка карбюратора
2. Снимите иглу/держатель (4) в сборе с дроссельной
заслонки (5).
(4) игла распылителя/держатель в сборе
(5) дроссельная заслонка
3. Снимите винт (6) рычага звездообразным ключом.
При обратной установке данного винта на его
резьбу необходимо нанести герметик.
4. Снимите дроссельную заслонку (7) и ролик
дроссельной заслонки (8) и поплавковый клапан
(9).
(6) звездообразный винт рычага
(7) дроссельная заслонка
(8) ролик дроссельной заслонки
(9) поплавковый клапан
(продолжение на следующей странице)
(8)
(9)
(12)
(11)
(10)
Разборка карбюратора
(2)
(1)
(3)
(4)
(5)
(4)
(6)
(6)
(7)
(6)
(7)
