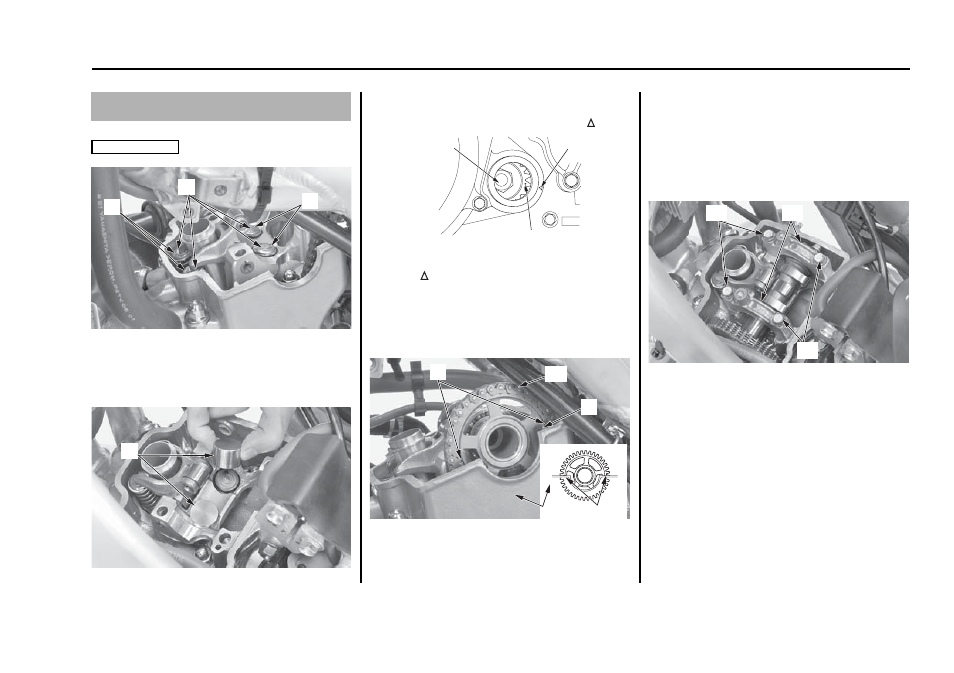

1. Установите новые шайбы (1) на тарелки клапанов (2).
Исключите падение шайб в картер двигателя.
(1) регулировочные шайбы (2) тарелки клапанов
2. Нанесите масло на основе дисульфида молибдена
(смесь из равных частей моторного масла и консис
тентной смазки на основе дисульфида молибдена, в
которой содержание присадки дисульфида молиб
дена превышает три процента) на внешнюю повер
хность всех толкателей клапанов. Установите на
место толкатели клапанов (3).
(3) толкатели клапанов
3. Поворотом болта (4) первичной ведущей шестерни
коленчатого вала поверните коленчатый вал по
часовой стрелке до тех пор, пока установочная линия
(5) не совместится с установочной меткой " ".
(4) болт первичной ведущей шестерни
(5) установочная метка
(6) метка " "
4. Нанесите молибденовую смазку на шейки
распределительного и кулачки вала. Установите
звездочку распределительного вала (7) так, чтобы
метки (8) угла опережения зажигания,
расположенные на звездочке распредвала,
совместилась с верхней поверхностью головки
цилиндра (9). Установите цепь распределительного
вала (10) на звездочку, не проворачивая звездочку.
(7) звездочка распределительного вала
(8) метки опережения угла зажигания
(9) головка цилиндра
(10) цепь распредвала
5. Нанесите смазку на установочные кольца и
установите их на держатели распределительного
вала (11). Нанесите смазку на резьбу и посадочную
поверхность болтов держателей распределительного
вала.
Установите на место крепежные болты (12)
держателей распределительного вала и затяните их
рекомендованным моментом:
16 Нм
Затяжку болты держателя распредвала следует
выполнять за два три приема перекрестным образом.
(11) держатели распределительного вала
(12) болты узла держателя распределительного вала
(продолжение на следующей странице)
71 Обслуживание мотоцикла Honda
Зазоры клапанов
Установка распределительного вала
ПРИМЕЧАНИЕ
(2)
(1)
(2)
(3)
(4)
(5)
(6)
(8)
(9) (8)
(10)
(7)
(11) (12)
(12)
