Инструкция по эксплуатации HONDA CRF250X (2006)
Страница 104
Перед каждой поездкой следует проверять затяжку
всех болтов, гаек и соединений.

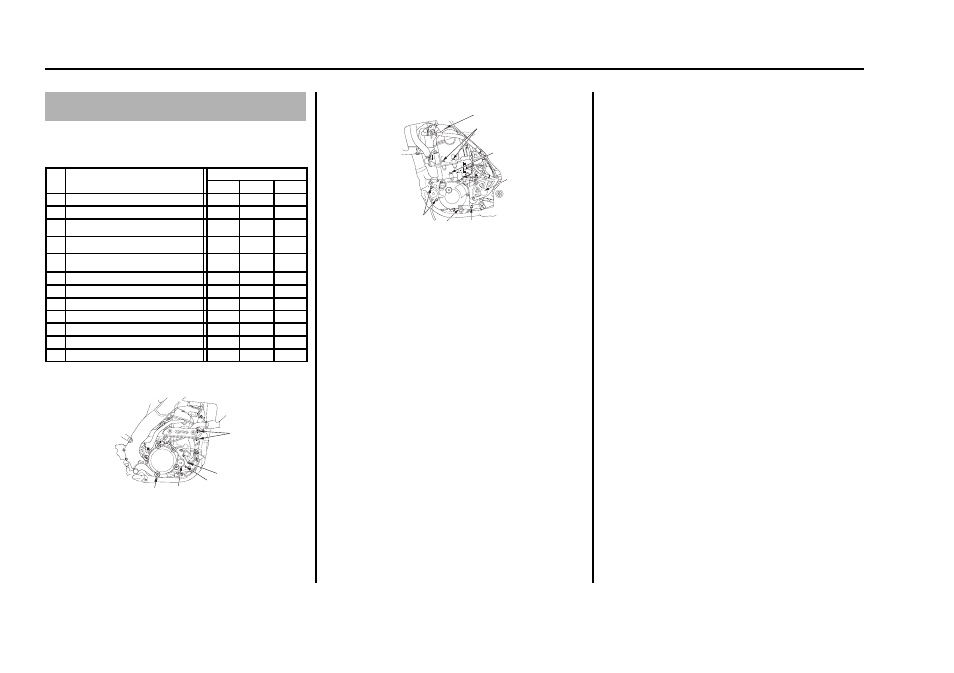

ДВИГАТЕЛЬ
ПРАВАЯ СТОРОНА
(2) крепежные гайки выпускной системы
(3) болт слива охлаждающей жидкости
(4) пробка контрольного отверстия коленчатого вала
(5) болт отверстия проверки уровня масла коробки
передач
(6) болты кожуха сцепления
ЛЕВАЯ СТОРОНА
(1) болты крышки головки цилиндра
(7) болт цилиндра
(8) болты крышки масляного фильтра
(9) болты головки цилиндра
(10) болт ведущей звездочки
(11) болт сливного отверстия
(12) болт сливного отверстия трансмиссии
98
Обслуживание мотоцикла Honda
Дополнительные операции по техническому обслуживанию
Болты, гайки, прочий крепеж
Пункт
Крутящий момент
Нм
?
?
1
Болты крышки головки цилиндров
10
1,0
7
2
Крепежные гайки выпускной трубы
21
2,1
15
3
Болт отверстия слива охлаждающей
жидкости
10
1,0
7
4
Пробка контрольного отверстия
коленчатого вала
15
1,5
11
5
Болт отверстия проверки уровня масла
коробки передач
12
1,2
9
6
Болты кожуха сцепления
10
1,0
7
7
Стяжной болт цилиндра
10
1,0
7
8
Болты кожуха воздухоочистителя
12
1,2
9
9
Болты головки цилиндра
10
1,0
7
10
Болт ведущей звездочки
31
3,2
23
11
Болт слива моторного масла
16
1,6
12
12
Болт сливного отверстия трансмиссии
16
1,6
12
(5)
(4)
(6)
(2)
(3)
(9)
(8)
(1)
(7)
(10)
(11)
(12)
