Инструкция по эксплуатации HONDA CRF250X (2006)
Страница 123

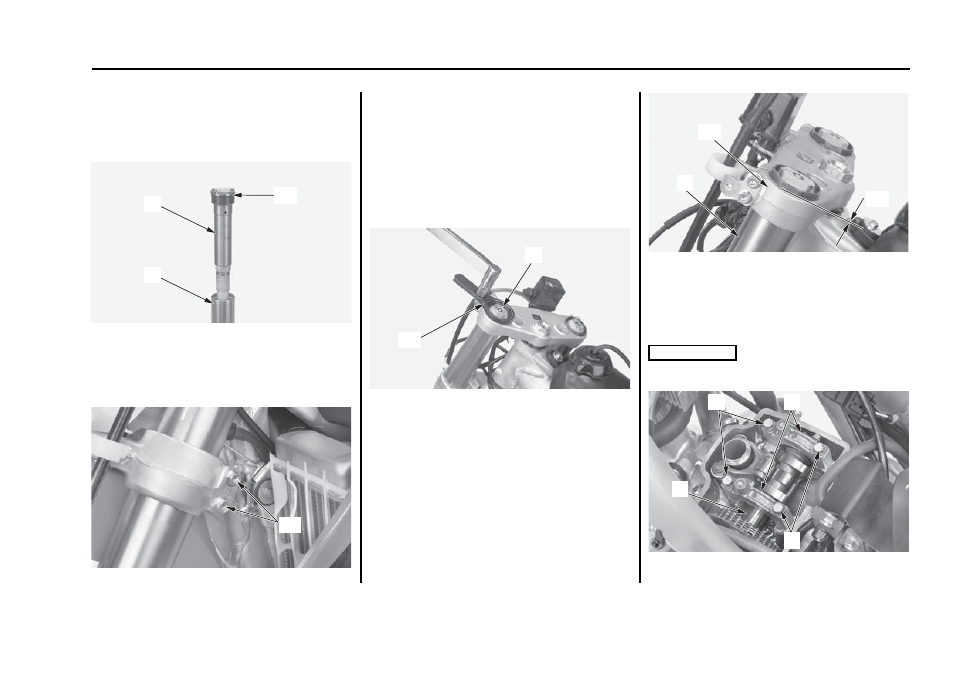

14. Проверьте состояние уплотнительного кольца (4)
демпфера вилки (4). Нанесите рекомендованную
амортизационную жидкость на уплотнительное
кольцо.
15. Медленно поднимите внешнюю трубу/трубчатый
наконечник (1) и установите узел демпфера вилки
(4) во внешнюю трубу.
(1) внешняя труба/
(12) уплотнительное кольцо
трубчатый наконечник
(4) узел демпфера вилки
16. Вставьте оба пера вилки в хомуты вилки. Затяните
нижние стяжные болты мостика вилки (13)
рекомендованным моментом:
20 Нм
(13) нижние стяжные болты
17. Затяните демпфер вилки (4) рекомендованным
моментом с помощью гаечного ключа (14).
Действительный момент:
34 Нм
Показания динамометрического ключа:
31 Нм
с помощью 50 сантиметрового
динамометрического ключа.
Используя гаечный ключ, одновременно воспользуйтесь
20 сантиметровым динамометрическим ключом с
указателем и наружным квадратом для привода
торцовых головок. Гаечный ключ увеличивает усилие
динамометрического ключа, поэтому показания ключа
будут меньше, чем действительный момент затяжки,
приложенный к демпферу вилки.
(4) узел демпфера вилки
(14) гаечный ключ
18. Для упрощения процедуры стравливания
избыточного давления после сборки вилки
необходимо ослабить нижние стяжные болты и
расположить внешние трубы вилки таким образом,
чтобы винты стравливания давления находились
перед регуляторами демпфирующего усилия
отбоя. Совместите верхний торец внешней
трубы/трубчатого наконечника (1) с верхней
поверхностью верхнего хомута вилки (16).
(1) внешняя труба/
(16) верхний хомут вилки
трубчатый наконечник
(15) совместить
19. Затяните нижние стяжные болты вилки (13)
рекомендованным моментом:
20 Нм
20. Затяните верхние стяжные болты (17) вилки
рекомендованным моментом:
22 Нм
Чрезмерная затяжка болтов может вызвать
деформацию внешних труб вилки. Деформированные
трубы вилки подлежат замене.
(13) нижние стяжные болты (17) верхние стяжные болты
(продолжение на следующей странице)
117
Гоночные настройки мотоцикла
Регулировка передней подвески
(12)
(4)
(1)
(13)
(4)
(14)
(16)
(15)
(1)
ПРИМЕЧАНИЕ
(4)
(5)
(4)
(6)
