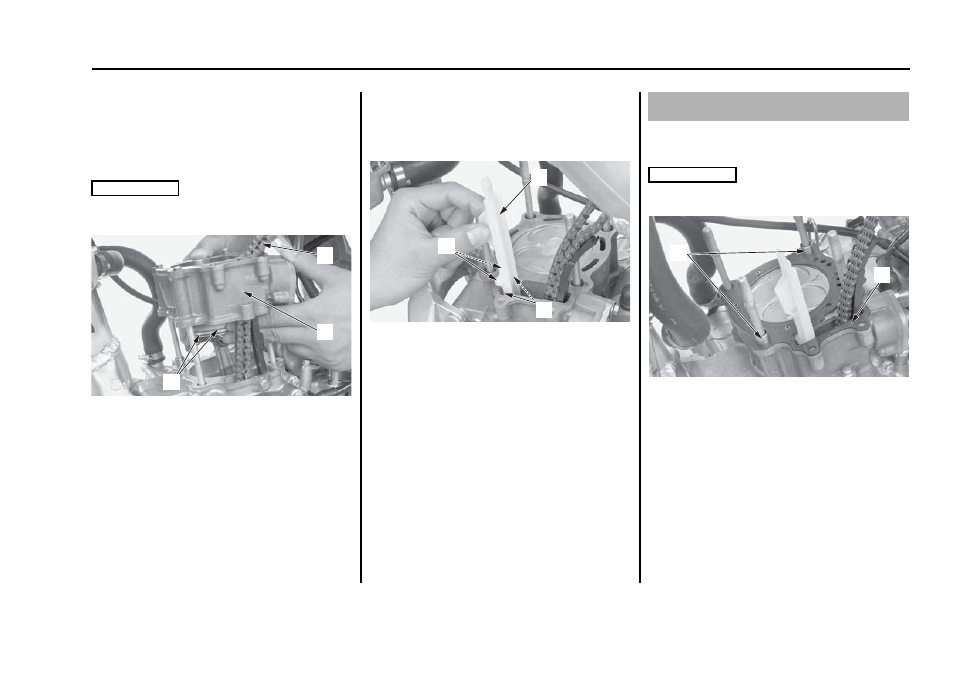

6. Нанесите чистое моторное масло на зеркало
цилиндра, внешнюю поверхность поршня и
поршневые кольца. Пропустите приводную цепь (3)
распределительного вала через головку (4)
цилиндра.
Сжимая поршневые кольца (5) рукой, установите
цилиндр поверх поршневых колец.
Старайтесь не повредить поршневые кольца и зеркало
цилиндра.
(3) цепь распредвала (5) поршневые кольца
(4) цилиндр
7. Установите направляющую (6) цепи распредвала.
Установите штифты (7) направляющей распредвала
в пазы цилиндра.
Вдавливайте направляющую до ее впрессовки в
отверстие на картере.
(6) направляющая цепи распредвала
(7) штифты направляющей цепи распредвала
(8) пазы цилиндра
1. Установите на место установочные шпильки (1) и
новую прокладку головки цилиндра (2).
Исключите падение установочных шпилек в картер
двигателя.
(1) установочные шпильки
(2) прокладка головки цилиндра
(продолжение на следующей странице)
79 Обслуживание мотоцикла Honda
Поршень/Поршневые кольца/Поршневой палец
Установка головки цилиндра
ПРИМЕЧАНИЕ
(3)
(4)
(5)
(6)
(7)
(8)
ПРИМЕЧАНИЕ
(1)
(2)
