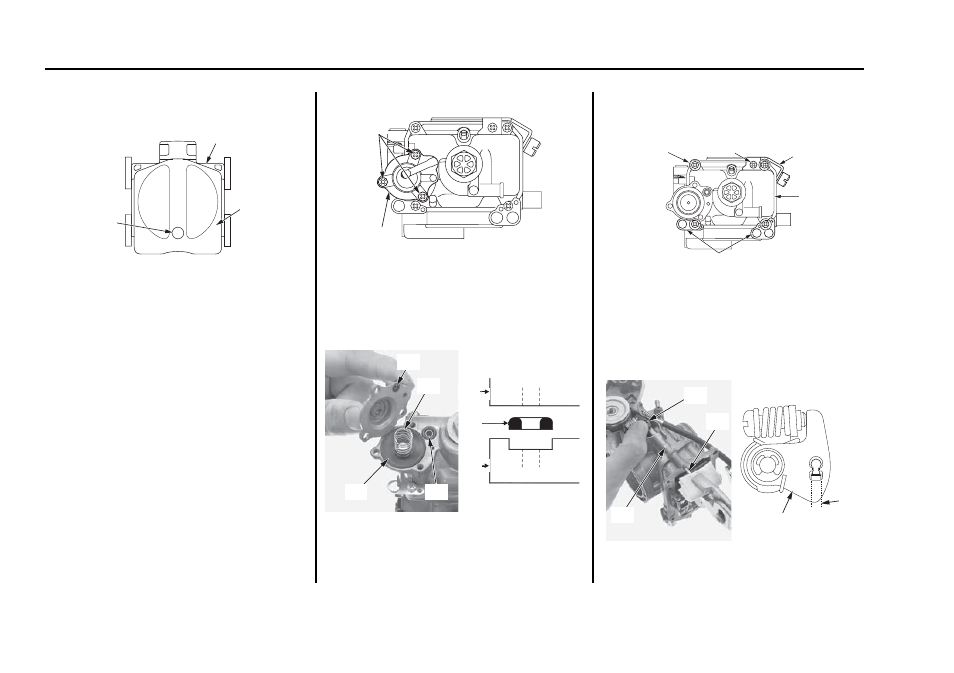

При установке поплавкового клапана (9) на
дроссельную заслонку (7) плоская часть заслонки
должна быть направлена наружу, а отверстие (10) вниз.
(7) дроссельная заслонка
(9) поплавковый клапан
(10) отверстие
5. Снимите винты крышки ускорительного насоса (11)
и крышку ускорительного насоса (11).
(11) винты крышки ускорительного насоса
(12) крышка ускорительного насоса
6. Снимите U образное кольцо (13), уплотнительное
кольцо круглого сечения (14), пружину (15) и
диафрагму (16). Очистите диафрагму.
При установке U образного уплотнительного кольца
в крышку ускорительного насоса (12) убедитесь в
том , что его плоская сторона была обращена к
крышке ускорительного насоса, а не к поплавковой
камере (17).
(12) крышка ускорительного насоса
(13) U образное уплотнительное кольцо
(14) уплотнительное кольцо
(15) пружина
(16) диафрагма
(17) поплавковая камера
7. Открутите винт держателя (18), винт держателя
ограничителя угла закрытия дроссельной заслонки
(19), винты поплавковой камеры (20),
направляющие шлангов (21) и поплавковую камеру
(17).
(17) поплавковая камера
(18) винт держателя
(19) винт держателя ограничителя угла закрытия
дроссельной заслонки
(20) винты поплавковой камеры
(21) направляющие шлангов
8. Снимите шток плунжера (22).
Очистите шток плунжера и канал штока (23).
Установите шток плунжера в рычаг (24). Установите
шток плунжера в рычаг с усилием, до щелчка.
(22) шток плунжера (24) рычаг
(23) канал штока
132 Гоночные настройки мотоцикла
Полезные советы по регулировке и настройке карбюратора
(10)
(7)
(9)
(11)
(12)
(13)
(17)
(13)
(12)
(15)
(16) (14)
(21)
(20) (18)
(19)
(17)
(23)
(24)
(22)
(24)
(22)
