Инструкция по эксплуатации HONDA CRF250X (2006)
Страница 63
57
Обслуживание мотоцикла Honda
Система сцепления

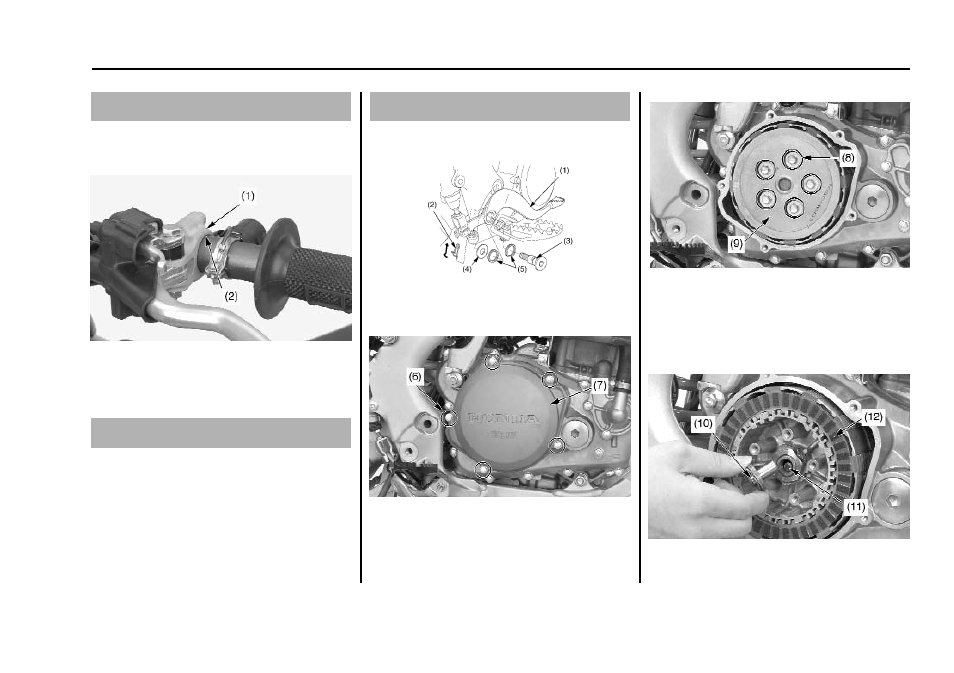

• Убедитесь в том, что узел ручки сцепления
расположен правильно (торец держателя (1)
совмещен с установочной меткой (2) на рукоятке
руля), а крепежные болты надлежащим образом
затянуты.
(1) держатель
(2) установочная метка
• Осмотрите трос сцепления на предмет отсутствия
повреждений и признаков износа. При
необходимости замените.
• Смазывайте трос смазкой для тросов, имеющейся в
торговой сети, чтобы не допустить его
преждевременного износа или коррозии.
1. Убедитесь в плавности работы рычага сцепления.
При необходимости смажьте ось вращения рычага
сцепления или его трос.
2. Проверьте трос сцепления на наличие износа,
перегибов и повреждений.
1. Слейте трансмиссионное масло (стр. 47).
2. Снимите педаль заднего тормоза (1), сняв палец (2)
и болт шарнира (3), шайбу (4) и пыльники (5).
(1) педаль заднего тормоза
(4) шайба
(2) палец
(5) пыльники
(3) болт шарнира
3. Снимите пять болтов кожуха сцепления (6) и кожух
сцепления (7).
(6) болты кожуха сцепления (7) кожух сцепления
4. Снимите пять болтов пружин сцепления и пружины
сцепления (8).
Ослабление гаек производится перекрестным
образом, в два три приема.
5. Снимите нажимной диск (9).
(8) болты пружин сцепления/пружины сцепления
(9) нажимной диск сцепления
6. Снимите механизм выключения сцепления (10) в
сборе и рычаг выключения сцепления (11).
7. Снимите восемь ведомых дисков, семь ведущих дис
ков, пружину демпфера и гнездо пружины (12). По
верните пальцем опорную пластину рычага вык
лючения сцепления. Пластина должна вращаться
плавно и бесшумно. Если опорная пластина не вра
щается плавно, то рычаг выключения сцепления под
лежит замене.
(10) механизм выключения сцепления в сборе
(11) рычаг выключения сцепления
(12) ведомые диски, ведущие диски, пружина демпфе
ра и гнездо пружины
Другие виды осмотра и смазка
Демонтаж кожуха/ведомых и ведущих дисков
сцепления
Управление сцеплением
