Стравливание воздуха из гидравлической
системы
ВНИМАНИЕ! Жидкость под высоким давлением:
Перед отключением гидравлических шлангов следует
понизить давление в системе. Надевайте перчатки или
защитные очки/маску при работе с гидравликой.
Вытекающая под давлением жидкость способна проникнуть
под кожу и причинить серьезный вред. Для определения течи
используйте бумагу или картон, НЕ ДОПУСКАЯ
ПОПАДАНИЯ СТРУИ НА КОЖНЫЕ ПОКРОВЫ. При
получении травмы следует немедленно обратиться к врачу.
С гидравликой должны работать только хорошо обученные
специалисты!
Стравливание воздуха из гидравлики подъема
Как правило, процедура стравливания воздуха из гидравлики
подъема выполняется на заводе до отгрузки орудия, поэтому
для подготовки системы к работе Вам требуется только
полностью поднять сеялку и удерживать гидрорегулятор в
течение одной минуты или до полного выдвижения штоков
всех цилиндров.
Стравливание воздуха из гидравлики складывания
Как правило, процедура стравливания воздуха из гидравлики
складывания выполняется на заводе до отгрузки орудия,
поэтому для подготовки системы к работе Вам требуется
только полностью сложить орудие и удерживать
гидрорегулятор в течение одной минуты или до полного
завершения хода всех цилиндров.
ПРИМЕЧАНИЕ! Возможно повреждение орудия:
Чтобы сложить или разложить сеялку, необходимо сначала
полностью поднять ее.
Если операция складывания и удерживания гидрорегулятора
не решает проблему, сделайте следующее:
1.
Поднимите и разложите сеялку.
2. Снимите штифты со всех цилиндров складывания (два
цилиндра на центральной секции и по одному цилиндру
на каждом копирующем колесе).
См. Рисунок 98
3.
Найдите порт рефазирования на каждом цилиндре. Это
выступающий сплошной сварной узел на конце трубы
каждого цилиндра. На цилиндрах складывания,
размещенных на копирующих колесах, данный порт
находится со стороны штока, а на цилиндрах
центральной секции порт находится рядом с их
основанием.
4. Зафиксируйте цилиндр с портом рефазирования на
лицевой стороне таким образом, чтобы конец цилиндра
был расположен под углом.
5. На низкой скорости гидропотока следует полностью
выдвинуть штоки всех цилиндров и удерживать рычаг
контура в течение одной минуты.
6. На низкой скорости гидропотока следует полностью
втянуть штоки всех цилиндров и удерживать рычаг
контура в течение одной минуты.
7. Переключите контур на нейтральный режим, и снова
установите штифты на все цилиндры.
Null4:
Таблица момента затяжки фитингов JIC
ПРИМЕЧАНИЕ! Возможно образование течи в
результате перетягивания:
Фитинги JIC (соответствуют стандартам межотраслевой
конференции, 37° расширение) не требуют большого усилия
затяжки. Перетягивание может привести к образованию
течи. Фитинги JIC и ORB (уплотнительные кольца)
используются без применения герметика.
ПРИМЕЧАНИЕ! Угроза загрязнения системы:
Всегда используйте жидкий герметик при установке или
замене фитингов NPT (стандартная американская
коническая трубная резьба). Во избежание растрескивания
гидравлических фитингов в результате перетягивания или
для предотвращения забивания фильтров фрагментами
ленты не используйте пластиковую ленту-герметик.
Примечание: Стравливайте воздух только на фитингах JIC и
NPT (стандартная американская трубная
резьба). Никогда не стравливайте воздух на
фитингах QD (быстроразъемные), а также
избегайте стравливания на фитингах ORB
(уплотнительные кольца).
Размер Футо-фунт Н-м
7 
16
-20 11-12 15-16
1 
2
-20 15-16 20-22
9 
16
-18 18-20 24-28
3 
4
-16 38-42 52-58
7 
8
-14 57-62 77-85
11 
16
-12 79-87 108-119

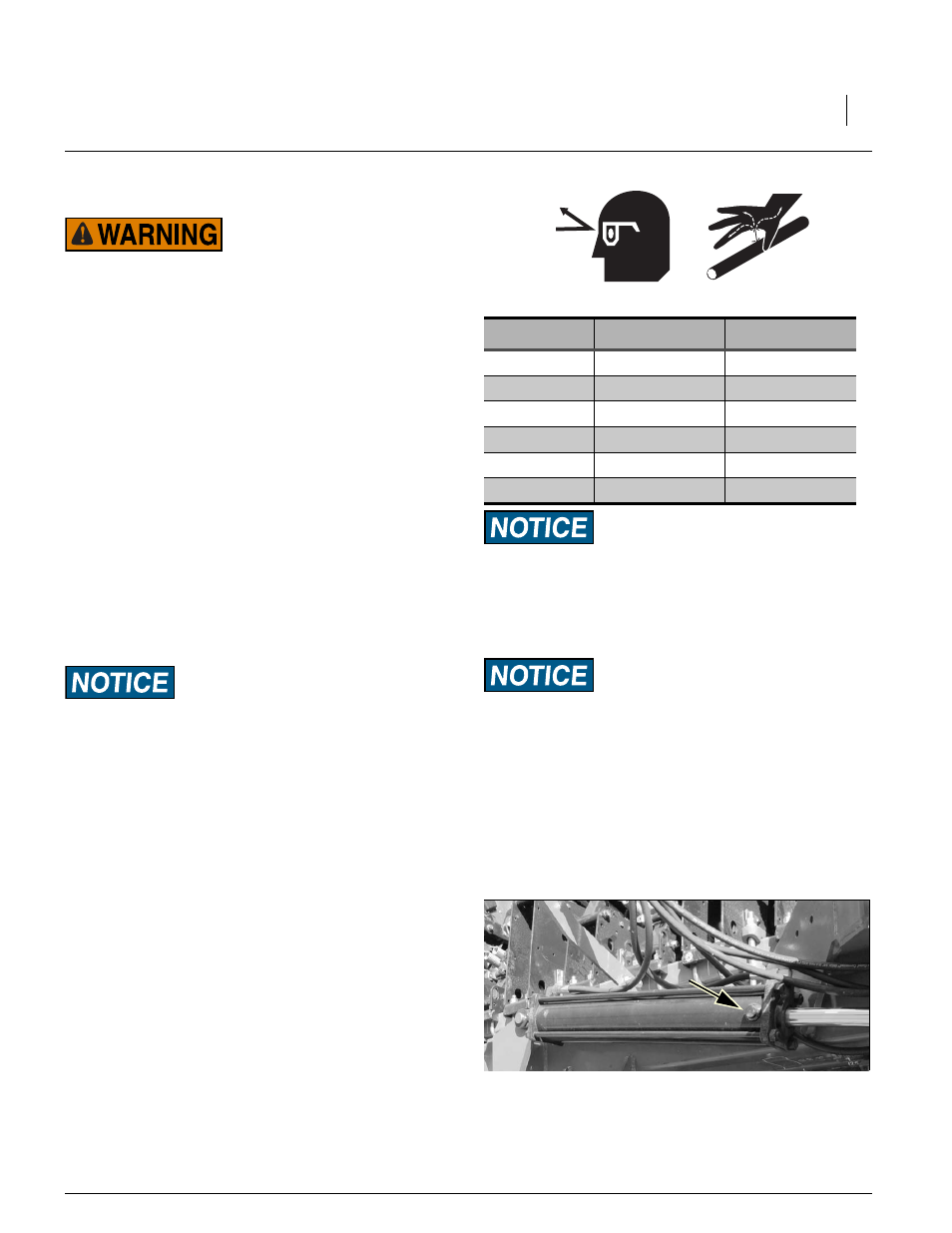

Рисунок 98
Порт рефазирования цилиндра
