12. Наклоните крышку семенного ящика вперед под
небольшим углом и закрепите два передних зацепа за
выступ ящика. Опустите крышку вниз и (берегите
пальцы от зацепов) защелкните один задний зацеп за
задний выступ ящика. Убедитесь, что все три зацепа
крышки полностью попали под выступ семенного ящика,
в противном случае крышка может быть потеряна во
время транспортировки орудия.
Муфта привода высевающего аппарата
Отключение муфты привода высевающего аппарата
Высевающий аппарат можно отключать от системы привода в
таких случаях, как например:
• снятие семенного ящика для прочистки, замены
высевающего аппарата или для выполнения необходимого
обслуживания
• калибровка высевающего аппарата
• внесение удобрений без сева семян
См. Рисунок 29
Чтобы
отсоединить высевающий аппарат, сдвиньте
рукоятку (влево). Поворачивайте рукоятку до попадания
внутреннего поперечного штифта в узкие упоры
ступицы.
Выравнивание вала высевающего аппарата
Муфта и ведущий вал высевающего аппарата должны быть
выровнены. Несовпадение осей приводит к сбою работы
высевающего аппарата и чрезмерному износу кожуха и
муфты высевающего аппарата. Необходимо периодически
проверять вертикальное и горизонтальное расположение вала
муфты и ведущего вала высевающего аппарата.
См. Рисунок 29
1.
Закрепите семенной ящик на опорной поперечной трубе.
2. Убедитесь, что выровнен по центру роликовый штифт
на конце ведущего вала высевающего аппарата. При
правильном расположении роликовый штифт имеет
одинаковый выступ с каждой стороны вала высевающего
аппарата.
3. Поверните ведущий вал высевающего аппарата таким
образом, чтобы роликовый штифт оказался в
вертикальном положении.
4. Поверните соединительную деталь на муфте
высевающего аппарата таким образом, чтобы прорези
оказались в вертикальном положении.
5. Освободите муфту высевающего аппарата, чтобы ввести
в контакт ведущий вал.
6. Если оси валов выровнены вертикально, соединительная
деталь привода имеет свободный контакт с ведущим
валом высевающего аппарата, а роликовый штифт имеет
одинаковый выступ с каждой стороны вала высевающего
аппарата. Отключите муфту и повторите шаги, проверяя
горизонтальное расположение.
7. Если соединительная деталь привода не имеет
свободного контакта с ведущим валом высевающего
аппарата по вертикали и по горизонтали, следует
ослабить 5/16 дюйма гайки на внешней стороне.
Включите муфту привода. Выровняйте муфту привода
относительно ведущего вала высевающего аппарата.
Затяните гайки с моментом затяжки для 5-го типа болтов.
Null4:
Null4:

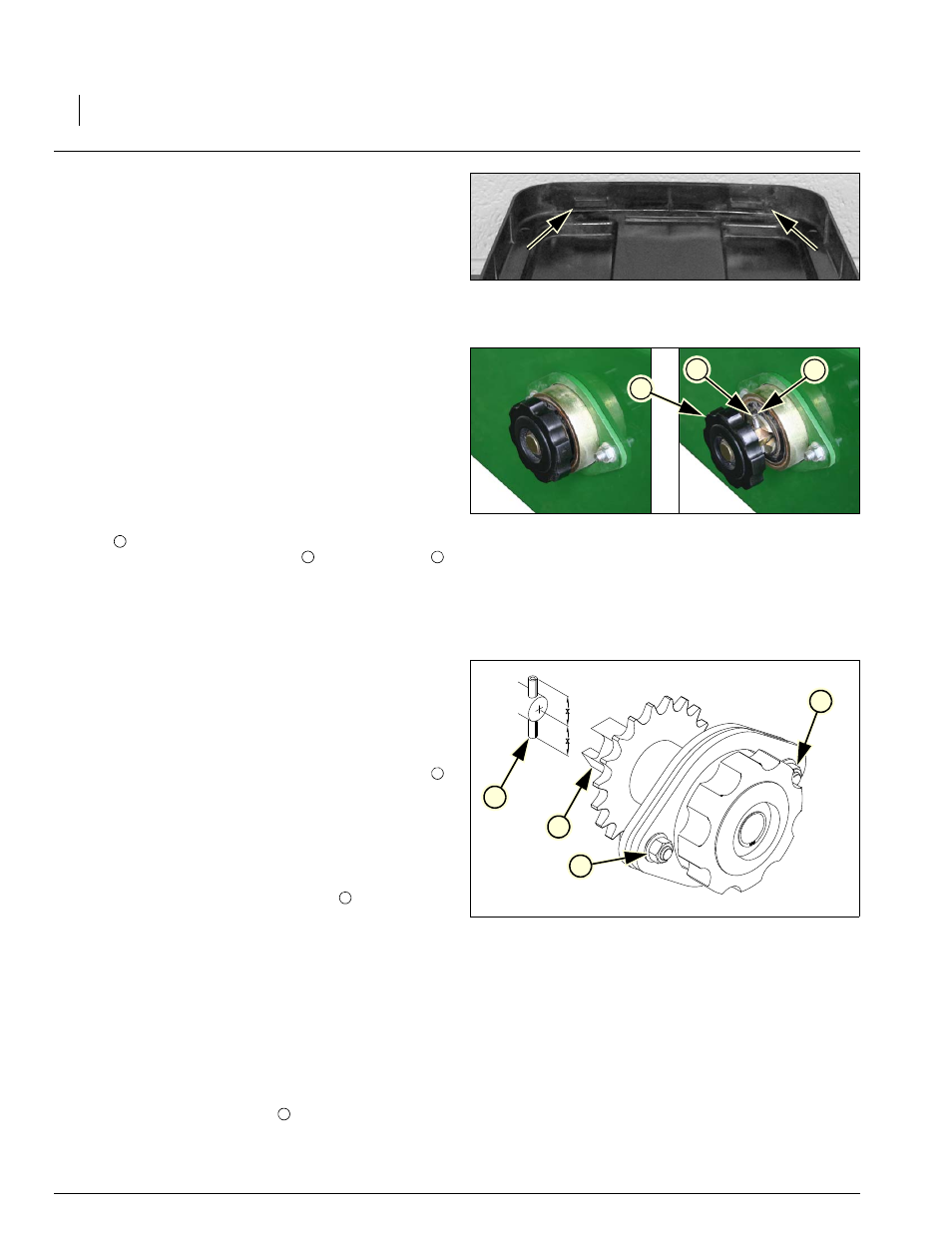

Рисунок 27
Передние зацепы на крышке семенного
ящика
Null4:
Null4:
Null4:
Примечание: На сеялках с системой сдвоенных рядов муфтой
привода высевающего аппарата является
передняя муфта.
Рисунок 28
Муфта высевающего аппарата
2 3
1
1
2 3
Null4:
Рисунок 29
Соединительная деталь муфты привода
4
5
6
6
4
5
6
