54
YP1630F
Great Plains Manufacturing, Inc.
401-832M-RUS
2013-03-29
Область контакта дисков сошника
См. Рисунок 52
Угол работы и шахматное расположение сошников сеялки не
подлежат изменению, но ввиду естественного износа
требуется настройка и регулярная проверка расстояния
между дисками. При замене дисков сошника требуется
переустановка регулировочных шайб.
При оптимальном расположении дисков сошника область их
контакта составляет в среднем 2,5 см . Если поместить два
листа бумаги между дисками и опустить вниз, то расстояние
между ними должно составлять: 0 (касание) - 3,8 см. При
нулевом промежутке между двумя бумажными листами
расстояние между дисками в самой нижней точке их контакта
не должно превышать толщину двух листов бумаги.
Если расстояние между дисками в области контакта
значительно больше, или диски сильно удалены друг от
друга, требуется изменить их положение путем
переустановки регулировочных шайб
.
Регулировка области контакта дисков сошника
См. Рисунок 52 и Рисунок 53
1.
Поднимите сеялку и установите замки цилиндров
подъема.
2.
Снимите боковые копирующие колеса
на сошнике,
который требует регулировки.
3.
Снимите болт
, фиксирующий диск
с одной
стороны. Осторожно снимите диск. Не потеряйте
компоненты ступицы и регулировочные шайбы
,
.
4.
Чтобы уменьшить дистанцию между дисками (как
правило), переместите одну регулировочную шайбу с
внутренней стороны
на его внешнюю сторону
диска.
5.
Соберите конструкцию и проверьте область контакта
дисков сошника.
Null4:
Регулировка боковых колес сошника
См. Рисунок 54
Боковые копирующие колеса требуют настройки двух
взаимосвязанных параметров:
• угол расположения
• расстояние между колесами и дисками сошника
См. Рисунок 55
Настройте угол расположения бокового колеса таким
образом, чтобы на рабочей глубине 5 см колесо нижним
краем касалось диска сошника, а расстояние между верхним
краем колеса и диском составляло 9,5 - 16 мм. Заглубите
сошник, чтобы поместить колесо на рабочую высоту и
проверить его установку.
Следите за тем, чтобы боковые колеса располагались на
минимальном удалении от дисков для защиты сошников от
забивания грязью и пожнивными остатками, но и не слишком
близко, чтобы не препятствовать свободному вращению
дисков.
Null4:
Null4:

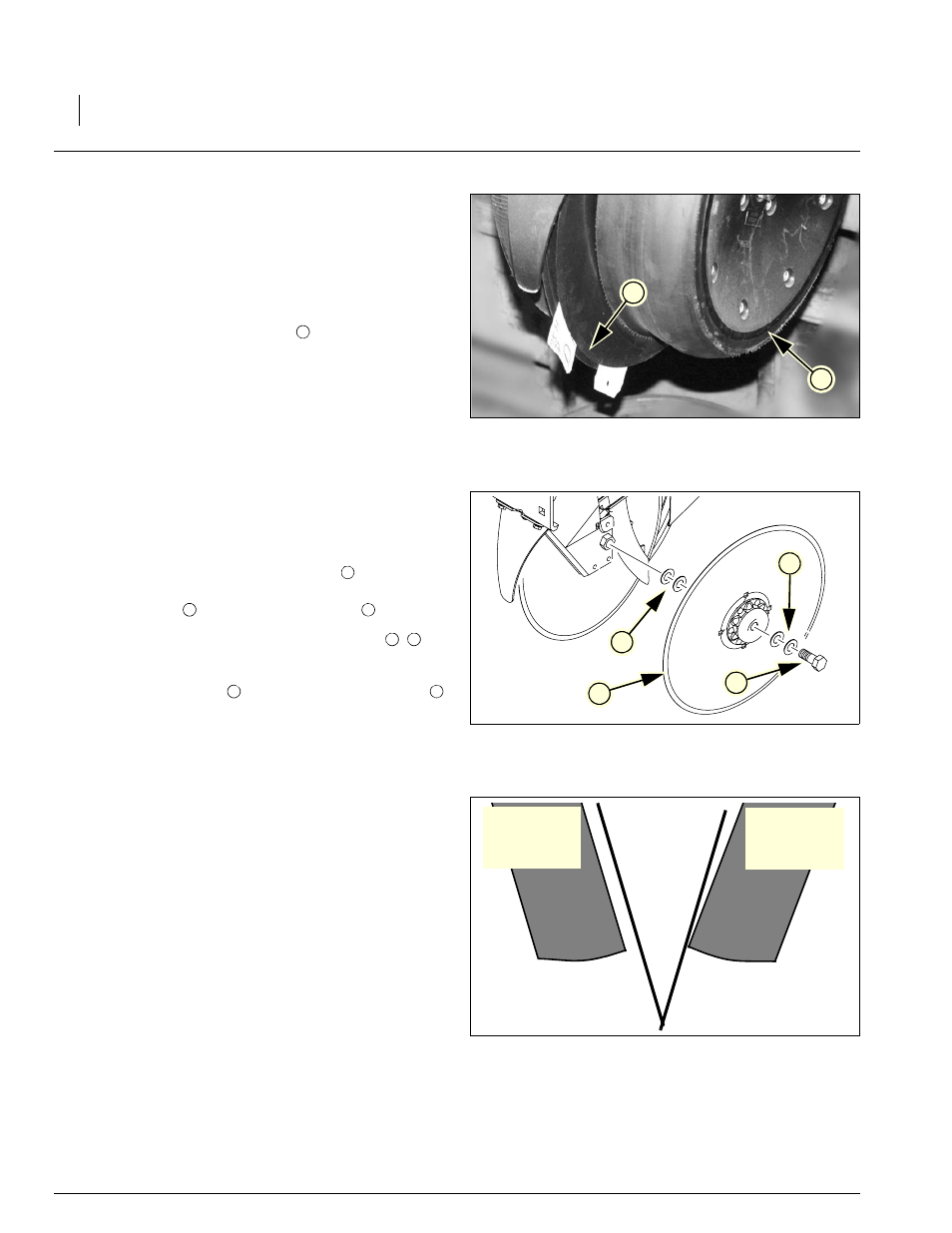

Рисунок 52
Область контакта дисков сошника
1
2
1
Null4:
Рисунок 53
Регулировочные шайбы дисков сошника
6
5
3
4
2
3
4
5
6
5
6
Неправильно
Правильно
Null4:
Боковое
копирующее
колесо
Диски
сошника
Null4:
Боковое
копирующее
колесо
Null4:
Рисунок 54
Регулировка боковых колес
относительно дисков сошника
