Подъем дышла
12. Поднимайте трехточечную навеску или гидравлическое
дышло до момента размыкания крюков боковых
секций на дышле и замков на боковых секциях.
Завершение складывания
13. Продолжайте или возобновите складывание до момента
контакта замков боковых секций и стопорной пластины
(под крюками).
14. Поместите переключатель гидроселектора ( или см.
Рисунок 19 на стр. 27) в положение по центру/выкл. или
“Маркеры”.
Примечание: В положении по центру/выкл. гидрорегулятор
отключает все электромагнитные клапаны для
контура “Складывание” и “Маркеры”, блокируя
обе системы.
Опускание дышла
15. Опускайте трехточечную сцепку или гидравлическое
дышло до момента опускания крюков боковых секций на
замки боковых секций.
Рефазирование цилиндров складывания
В обычных условиях эксплуатации может наблюдаться
некоторое отклонение цилиндров складывания от фазы, что
происходит, когда копирующие колеса боковых секций
смещаются со своего рабочего положения впереди сеялки.
Примечание: Чтобы рефазировать цилиндры, необходимо
сложить сеялку. См. “Рефазирование
цилиндров складывания” на стр. 24.
MetaData: End of Folding the Planter.
Блокировка привода системы внесения сухих
удобрений
Блокируйте ходовой привод системы внесения удобрений
при подготовке орудия к транспортировке, хранению или
высеву без внесения удобрений.
Примечание: Привод системы для внесения сухих удобрений
должен быть активен только во время внесения
материала в почву. Во всех остальных случаях,
его требуется отключать.
ОСТОРОЖНО! Острые зубцы ходового колеса:
Будьте осторожны рядом с колесом ходового привода. Зубцы
колеса могут быть острыми.
Стандартная система внесения сухих удобрений работает от
колеса ходового привода. При подъеме сеялки шток
гидроцилиндра выдвигается, поднимает рычаг приводного
колеса и само колесо. Чтобы колесо постепенно не
опускалось, требуется блокировка рычага. Для этого
используется вращающийся стопорный рычажок , который
можно вручную закрепить за выступающий конец трубки
на рычаге приводного колеса, и который срабатывает
автоматически при подъеме опущенного рычага колеса.
См. Рисунок 23
Снимите палец , удерживающий стопорный рычажок в
поднятом положении, что приведет к опусканию рычажка
вниз. Если сеялка опущена, то стопорный рычажок
зафиксирует рычаг колеса автоматически при последующем
подъеме колеса.
Чтобы снять стопорный рычажок выступающего конца
трубки на рычаге колеса, требуется приподнять конструкцию.
Null4:
Null4:

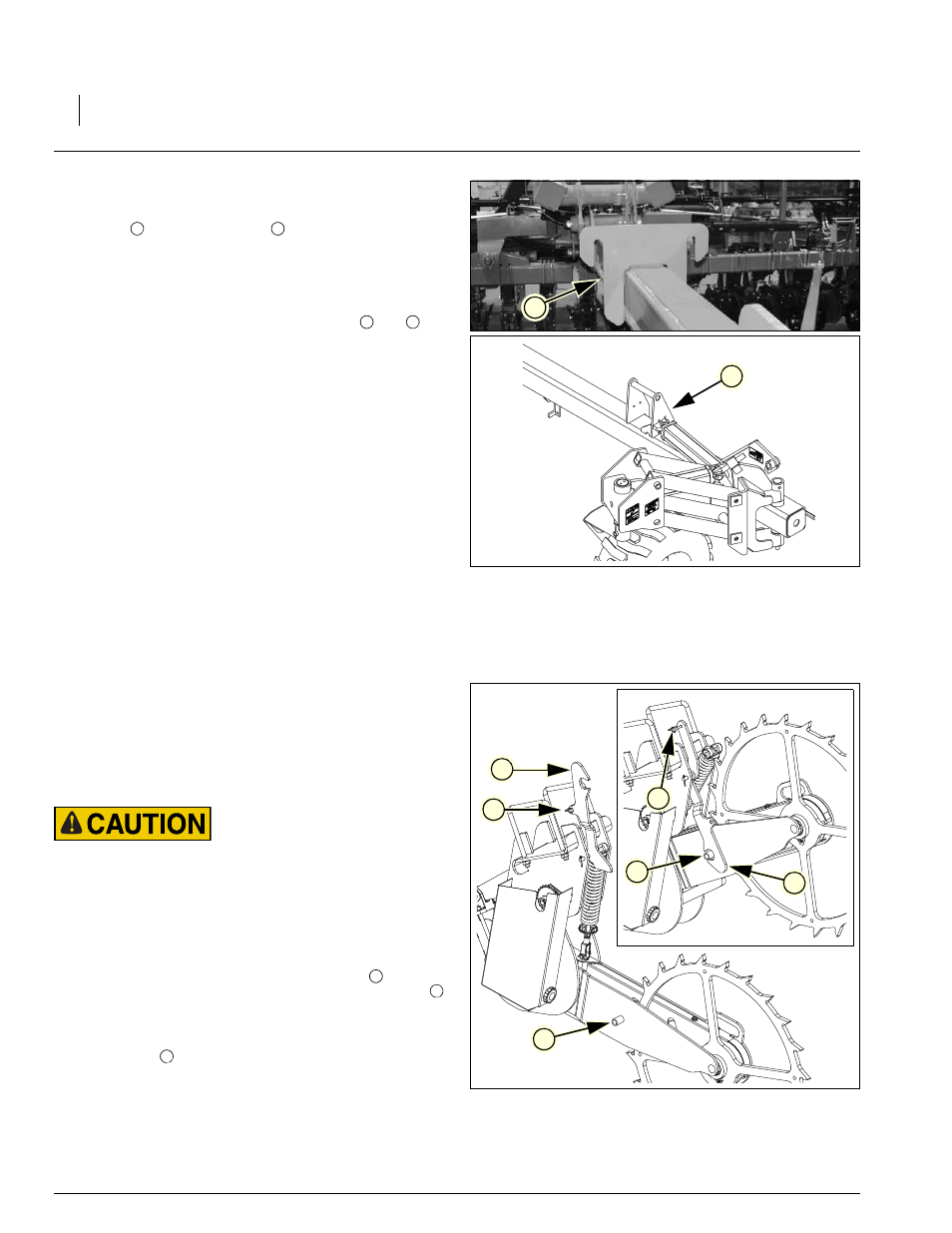

. Рисунок 22
Крюк и замок боковой секции
5
6
5 6
M O
8
9
7
Null4:
Рисунок 23
Блокировка привода системы внесения
сухих удобрений
8
7
9
7
8
9
