50 YP1630F Great Plains Manufacturing, Inc.
401-832M-RUS 2013-03-29
Регулировка элементов ряда
Для наиболее эффективной эксплуатации Вашей пропашной
сеялки необходимо хорошо понимать принципы действия
очистителей рядков, колтеров, системы внесения удобрений,
сошников, высевающих аппаратов, уплотнителей семян и
прикатывающих колес.
Элементы ряда, устанавливаемые на раму
сеялки
Колтеры, устанавливаемые на раму сеялки
См. Рисунок 45
На валу
настройте глубину работы колтера, которая
соответствует 10,2 - 11,4 см ниже уровня грунта . См.
подробнее в руководстве по эксплуатации системы Vantage I
(204-376M).
Не меняйте заводские настройки натяжения пружины .
Регулировка трубки для внесения сухих
удобрений
Требуется регулировка двух взаимосвязанных параметров
трубки:
1.
высота установки трубки
2. угол установки трубки
Примечание: Перед регулировкой трубки, необходимо
выполнить регулировку колтера.
Высота установки трубки
Высота установки трубки регулируется главным образом
посредством четырех (из шести) нижних отверстий с
задней стороны рычага трубки. Переставьте крепежный болт
трубки в любое из четырех нижних отверстий. Перед
затягиванием гайки убедитесь, что плоская торсионная
пружина также попала в отверстие рычага.
ПРИМЕЧАНИЕ! Возможно повреждение орудия:
Не помещайте крепежный болт трубки в любое из двух
верхних отверстий, так как в этом случае плоская
торсионная пружина не будет зафиксирована, угол
аппликатора может измениться, что приведет к
столкновению с диском колтера.
Второй этап регулировки высоты установки трубки -
ослабьте прижимные болты и опустите или поднимите
трубку выше или ниже рычага колтера.
ПРИМЕЧАНИЕ! Возможно повреждение орудия:
Убедитесь, что расстояние между плоской торсионной
пружиной трубки и диском колтера не менее 13 мм. Если
дистанция будет слишком мала, то в случае столкновения с
препятствием пружина может отскочить вперед и
столкнуться с колтером.
1 4
2
Null4:

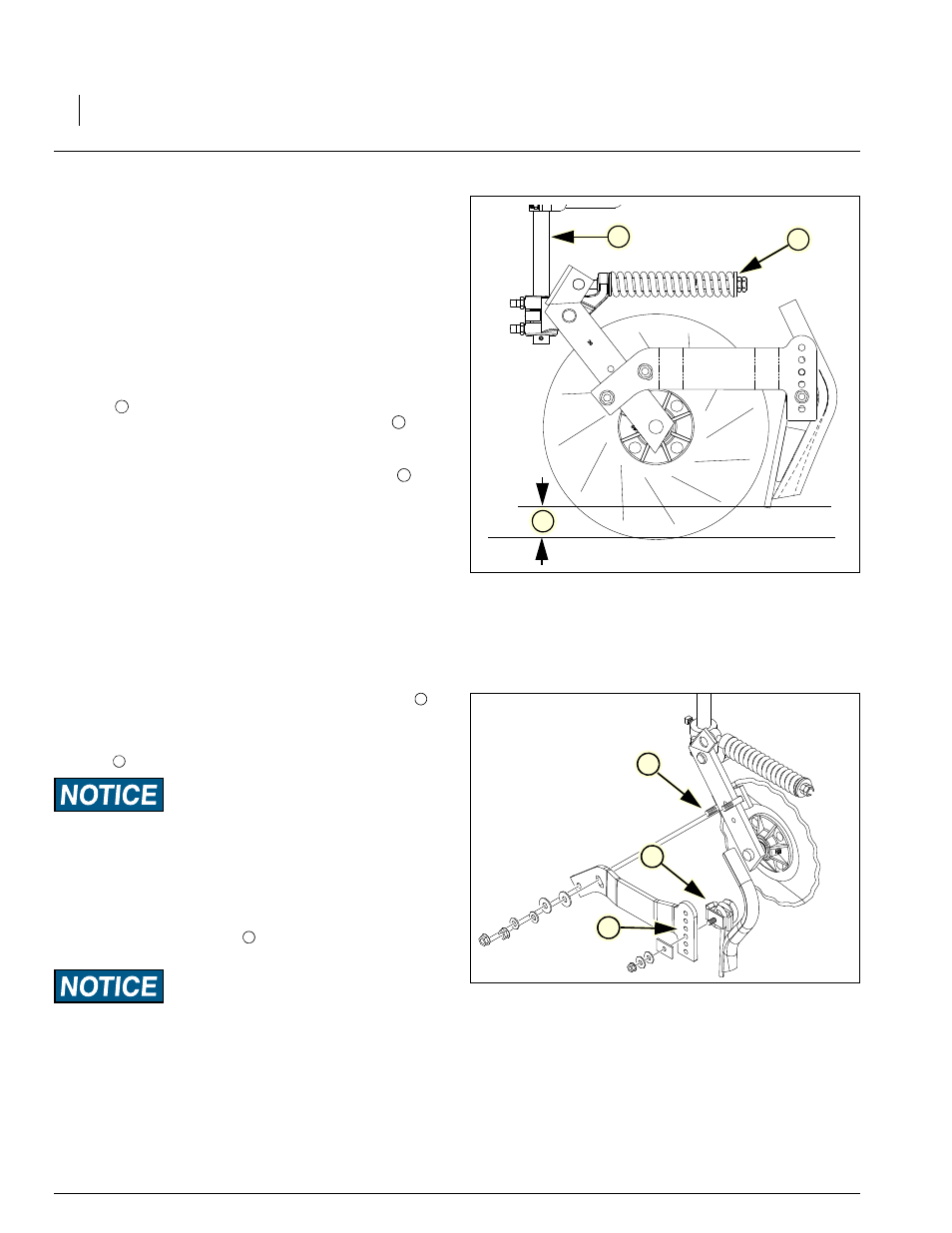

Рисунок 45
Колтер, устанавливаемый на раму
сеялки
1
2
4
Null4:
Рисунок 46
Трубка для внесения сухих удобрений
5
7
6
5
6
7
