24 YP1630F Great Plains Manufacturing, Inc.
401-832M-RUS 2013-03-29
Снятие замков боковых секций
См. Рисунок 13
Два перевернутых крюка
на трубе дышла приводят в
действие замки боковых секций при складывании сеялки.
Перед раскладыванием сеялки необходимо разблокировать
данную систему замков путем поднятия дышла. Чтобы снять
замок боковой секции, требуется поднять трехточечную
навеску.
Рефазирование цилиндров складывания
5. В системе складывания используются рефазируемые
цилиндры. Необходимо рефазировать цилиндры для
того, чтобы копирующие колеса боковых секций
находились в своем рабочем положении впереди сеялки.
Чтобы рефазировать цилиндры складывания:
Поместите и 30 секунд удерживайте рычаг для контура
“Маркер/Складывание” в положении “Складывание”
(как правило, выдвижение штоков). Это приведет к
давлению боковых секций на транспортные крюки
дышла .
Частичное раскладывание
См. Рисунок 13
6.
Переместите рычаг контура складывания в обратное
положение до момента, когда боковые секции освободят
транспортные крюки на несколько футов (60-90 см).
Опускание дышла
7. Опустите трехточечную навеску или гидравлическое
дышло в рабочее положение. Параметры высоты дышла
и глубины работы см. на стр. 19 и стр. 123.
Полное раскладывание
См. Рисунок 14
8.
Полностью разложите сеялку до рабочего положения.
Процедура раскладывания считается законченной, когда
защелка дышла фиксирует втулку большого ролика
над дышлом.
ПРИМЕЧАНИЕ! Можно повредить сеялку:
Не начинайте работу, если защелка дышла не опущена на
ролик полностью. Если во время высева защелка дышла не
будет в положении фиксации, может произойти
повреждение рамы и сошников.
Null4:

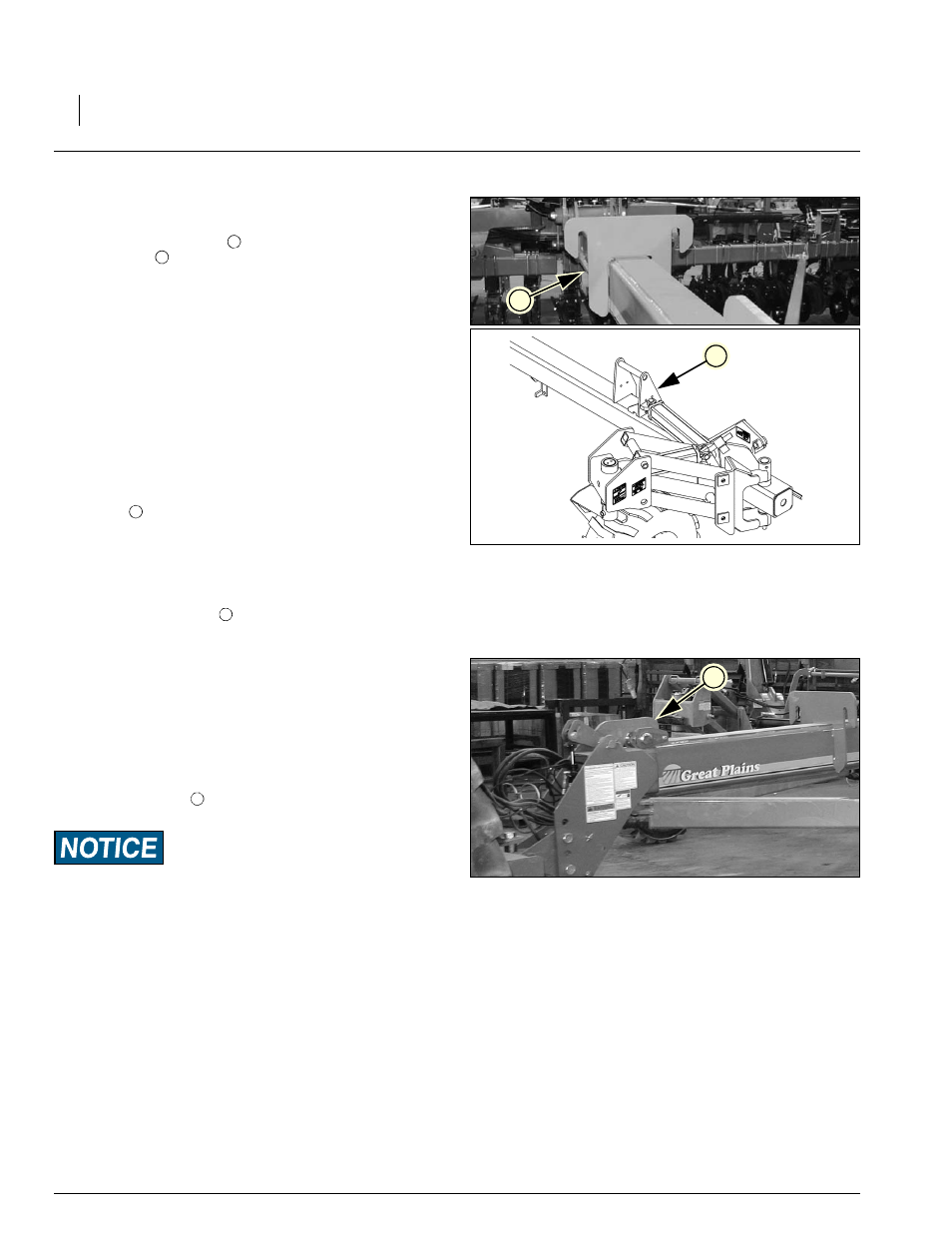

Рисунок 13
Крюк и замок боковой секции
7
8
7
8
7
7
Null4:
Рисунок 14
Защелка дышла в действии
9
9
