Great Plains Manufacturing, Inc.
Обслуживание и смазка
87
2013-03-29
401-832M-RUS

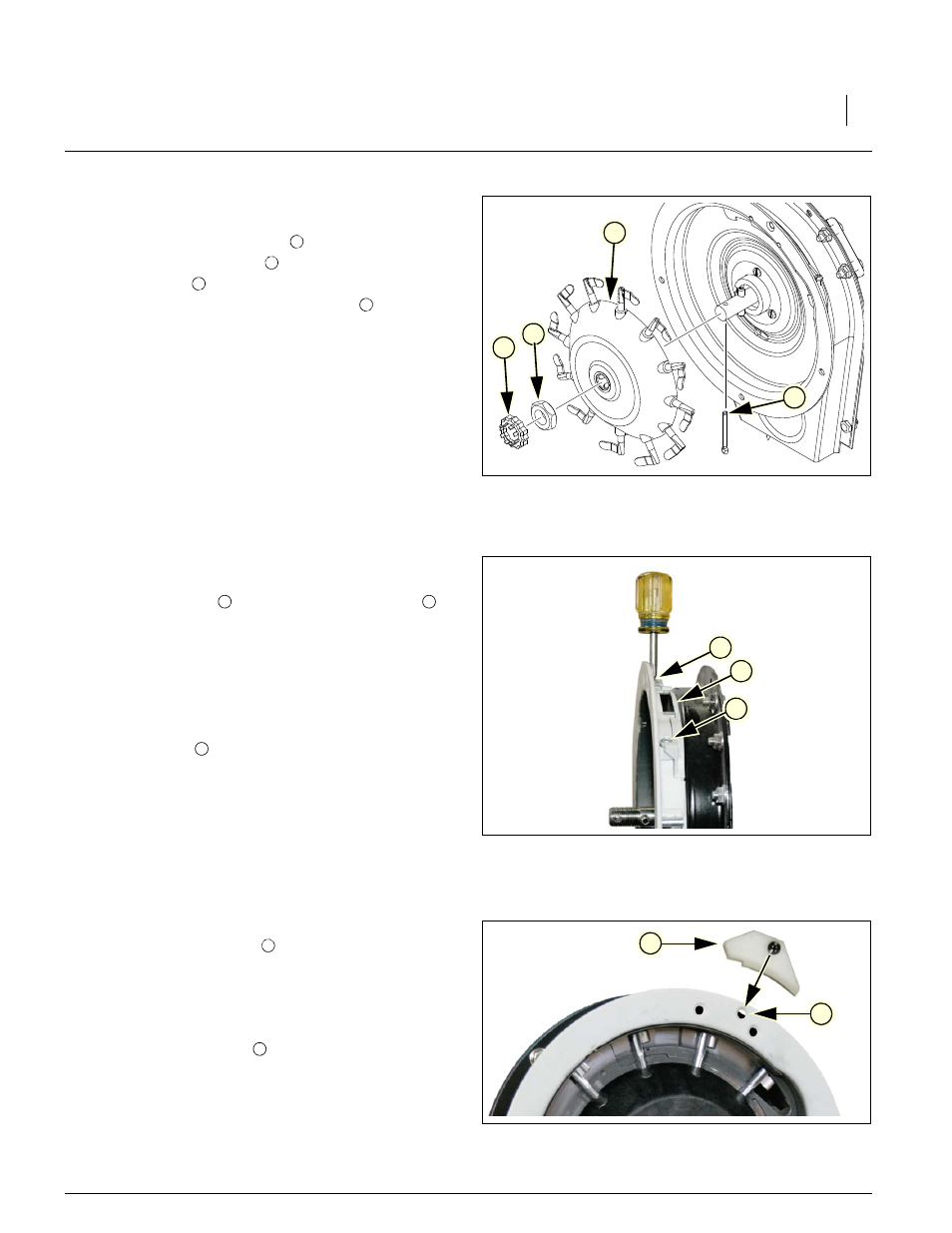

Снятие пальчикового диска для кукурузы
См. Рисунок 89
6.
Выпрямите и снимите шплинт
.
7.
Снимите стопорную гайку
.
8.
Снимите гайку
.
9.
Снимите пальчиковый диск для кукурузы
.
Null4:
Снятие вставки “A”
См. Рисунок 90
10. Снимите два болта
, которые фиксируют вставку
на
опорном диске.
11. Снимите вставку с опорного диска.
Установка вставки “C”
12. Возьмите вставку из сменного комплекта для
преобразования конфигурации высевающего аппарата.
Найдите на обратной стороне вставки обозначение “C”.
Установите ее на опорный диск и зафиксируйте при
помощи болтов
.
Null4:
Установка блока без щетки
13. Возьмите блок без щетки
из сменного комплекта для
преобразования конфигурации высевающего аппарата.
Этот блок, помимо отсутствия щетки, также имеет только
одно крепежное отверстие под болт (снятый блок с
щеткой имеет два крепежных отверстия).
Установите блок, как показано на рисунке, поместив болт
в центральное отверстие опорного диска.
Примечание: Не устанавливайте регулировочный рычаг для
щетки. Он не используется в высевающих
аппаратах для подсолнечника.
Null4:
Null4:
Рисунок 89
Снятие пальчикового диска для
кукурузы
2
1
3
4
1
2
3
4
Null4:
Рисунок 90
Снятие/установка вставки высевающего
аппарата
6
5
5
5
6
5
Null4:
Рисунок 91
Установка блока без щетки
8
7
7
8
