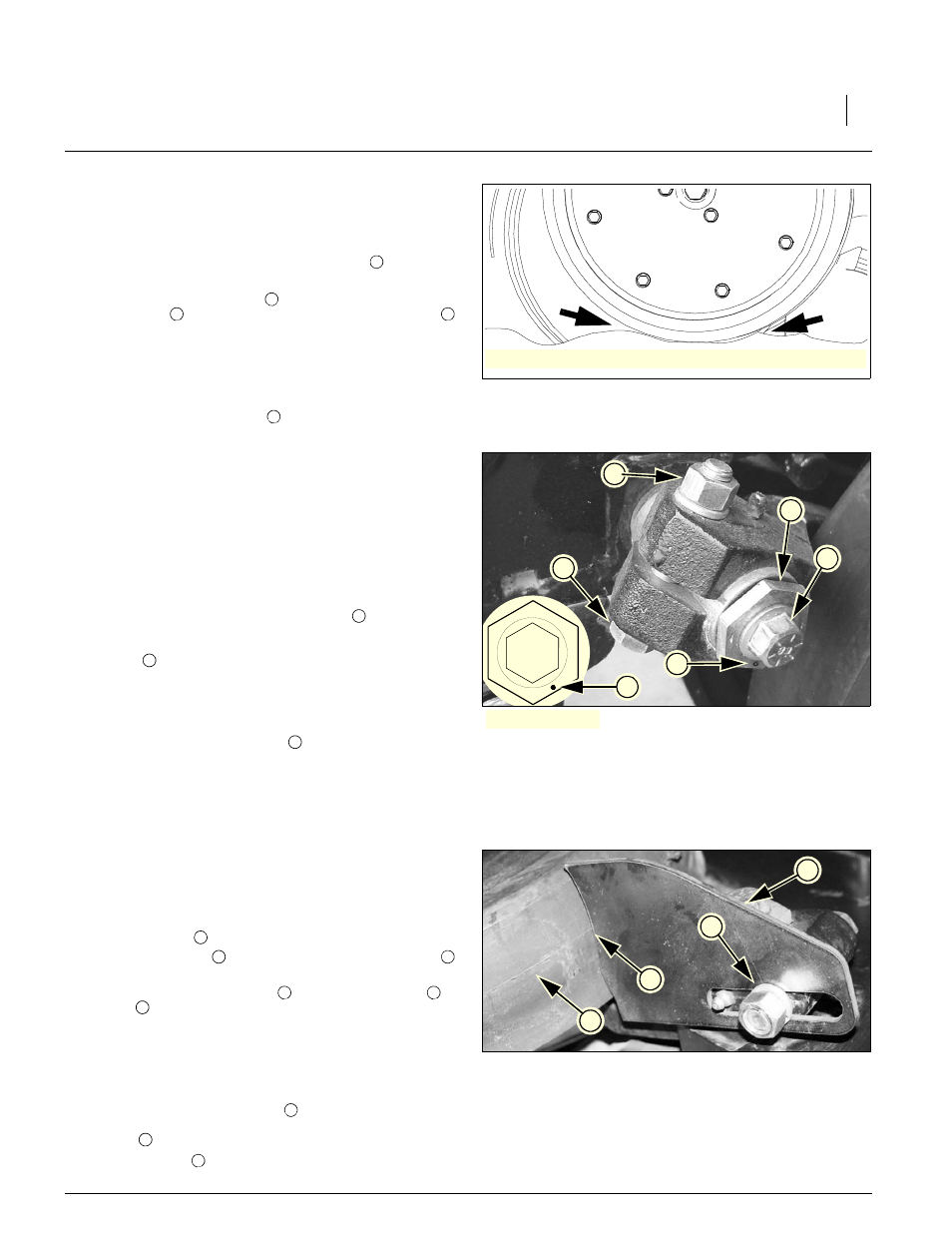

Great Plains Manufacturing, Inc. Регулировка 55
2013-03-29 401-832M-RUS
См. Рисунок 56
Чтобы настроить боковые колеса:
1.
Поднимите сеялку, постепенно снимая нагрузку с
боковых колес сошника.
2. Ослабьте болт с шестигранной головкой . Сдвиньте
колесо и рычаг по втулке от диска сошника.
3. Ослабьте шарнирный болт и поверните шестигранный
регулятор таким образом, чтобы индикатор
оказался в положении между 5-ю и 7-ю часами.
Примечание: Используйте это положение в качестве исходной
точки.
4. Задвиньте рычаг колеса таким образом, чтобы боковое
колесо соприкоснулось с диском сошника. Затяните болт
с шестигранной головкой для фиксации рычага на
втулке оси.
5. Проверьте контакт боковых колес с дисками сошника на
рабочей глубине 5 см. Поднимите колеса на 5 см,
проверьте контакт и отпустите, при этом, колеса должны
свободно спуститься вниз.
• Если нижний край колеса не касается диска в той его
части, где заканчивается контакт диска с почвой,
меняйте положение шестигранного регулятора до тех пор,
пока ни установите колесо под нужным углом для
оптимального контакта с диском.
• Если при опускании колеса чувствуется затруднение,
ослабьте болт с шестигранной головкой и выдвиньте
рычаг колеса таким образом, чтобы колесо и рычаг могли
двигаться свободно. Затяните болт с шестигранной
головкой в соответствии с его типом:
Болт 1/2 дюйма 5-го класса (13 мм): 105 Н-м.
Болт 1/2 дюйма 8-го класса (13 мм): 150 Н-м.
• Продолжайте поворачивать шестигранный регулятор и
сдвигать рычаг до оптимального расположения колеса,
затем затяните шарнирный болт до150 Н-м.
Примечание: См. “Таблица усилия затяжки болтов” на
стр. 119.
Регулировка чистиков боковых колес
См. Рисунок 57
Чистики являются опционным приспособлением, которое
может быть полезно в условиях сырой или вязкой почвы,
когда налипание грязи на копирующие колеса приводит к
уменьшению глубины высева.
Чтобы настроить чистик:
1.
Ослабьте гайку .
2. Смещайте чистик в сторону копирующего колеса
до тех пор, пока он ни коснется поверхности колеса.
3. Следует отодвинуть чистик на 3 мм от колеса в
точке: .
4. Поверните чистик влево и вправо вокруг болта, чтобы
убедиться в том, что он не соприкоснется с колесом в
случае отскока во время работы в поле. Если чистик
касается колеса, сдвиньте его дальше до безопасного
положения.
5. Поверните чистик на болте таким образом, чтобы
ровно расположить его относительно поверхности
колеса .
6. Затяните гайку .
Null4:
Null4:
Рисунок 55
Контакт диска сошника и
прикатывающего колеса
Контакт в пределах данной зоны
1
2
3 4
1
Null4:
Рисунок 56
Регулировка установки колеса
относительно диска сошника
Исходная точка
1
1
4
4
3
2
1
1
2
Null4:
Рисунок 57
Регулировка чистика бокового
копирующего колеса
5
6
8
7
5
6 7
6 7
8
5
8
5
