Муфта привода дозатора для семенного
протравителя
Отключение муфты привода для протравителя
Дозатор для протравителя можно отключать от системы
привода в таких случаях, как например:
• снятие ящика для прочистки или обслуживания
• протравитель не поступает во время высева
• калибровка высевающего аппарата для семян
См. Рисунок 37
Чтобы отсоединить дозатор, сдвиньте рукоятку
(влево).
Поворачивайте рукоятку до попадания внутреннего
поперечного штифта в узкие упоры ступицы.
Выравнивание вала дозатора
Муфта дозатора и ведущий вал дозатора должны быть
выровнены. Несовпадение осей приводит к сбою работы
дозатора и чрезмерному износу кожуха и муфты дозатора.
Необходимо периодически проверять вертикальное и
горизонтальное расположение вала муфты и ведущего вала
дозатора.
См. Рисунок 38
1.
Закрепите ящик на опорной поперечной трубе.
2. Убедитесь, что роликовый штифт на конце ведущего
вала дозатора выровнен по центру. При правильном
расположении роликовый штифт имеет одинаковый
выступ с каждой стороны вала дозатора.
3. Поверните ведущий вал дозатора таким образом, чтобы
роликовый штифт оказался в вертикальном положении.
4. Поверните соединительную деталь привода на муфте
дозатора таким образом, чтобы прорези оказались в
вертикальном положении.
5. Освободите муфту дозатора, чтобы ввести в контакт
ведущий вал дозатора.
6. Если оси валов выровнены вертикально, соединительная
деталь привода имеет свободный контакт с ведущим
валом дозатора, а роликовый штифт имеет одинаковый
выступ с каждой стороны вала дозатора. Отключите
муфту и повторите шаги, проверяя горизонтальное
расположение.
7. Если соединительная деталь привода не имеет
свободного контакта с ведущим валом дозатора по
вертикали и по горизонтали, следует ослабить 5/16
дюйма гайки на внешней стороне. Включите муфту
привода. Выровняйте муфту привода относительно
ведущего вала дозатора. Затяните гайки с моментом
затяжки для 5-го типа болтов.
MetaData: End of Загрузка материала.
Null4:
Null4:
Null4:
Примечание: На сеялках с системой сдвоенных рядов муфтой
привода для протравителя является задняя
муфта.

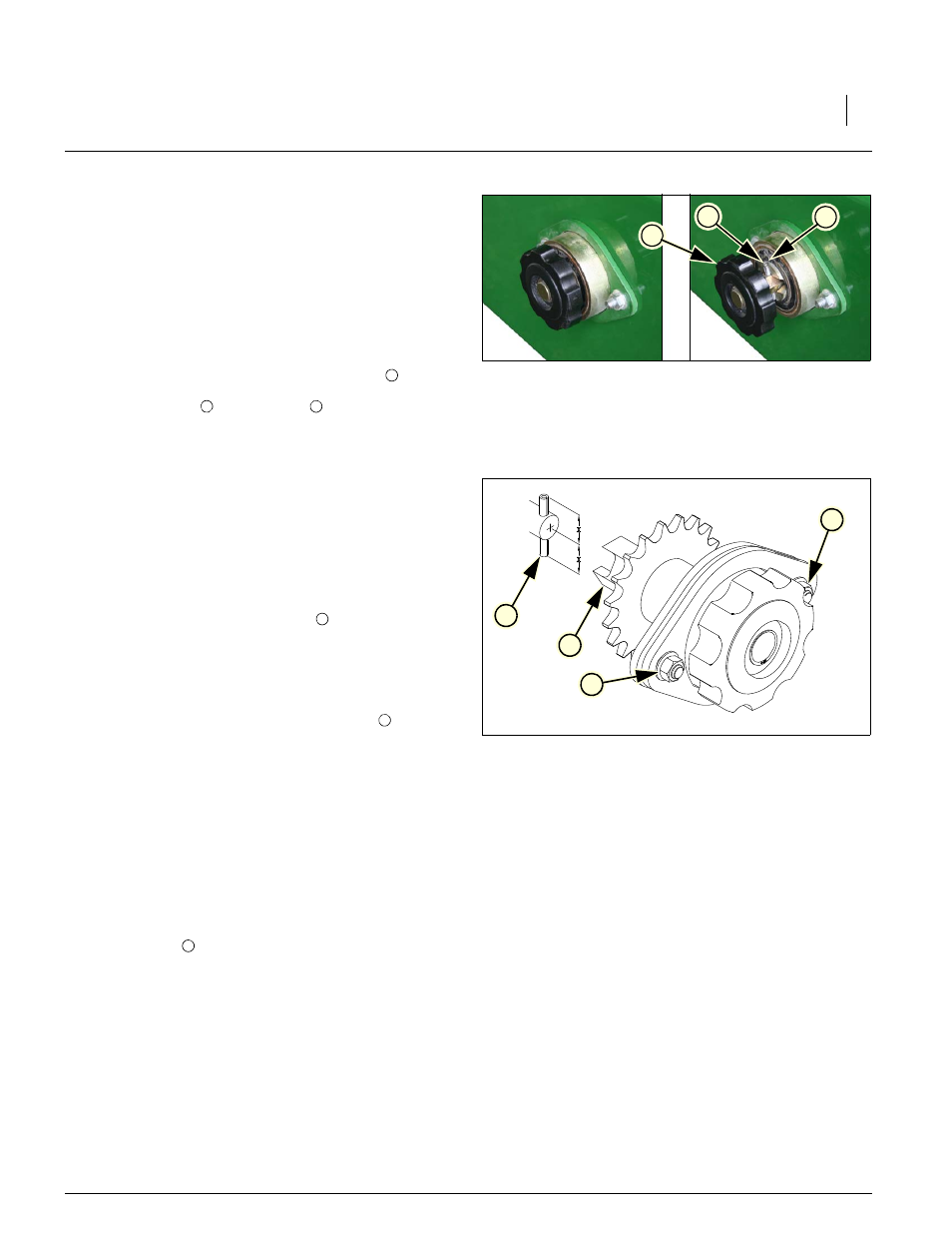

Рисунок 37
