88 YP1630F Great Plains Manufacturing, Inc.
401-832M-RUS 2013-03-29
Установка пальчикового диска для
подсолнечника
См. Рисунок 92
14. Возьмите пальчиковый диск
из сменного комплекта
для преобразования конфигурации высевающего
аппарата. Пальчиковые диски для подсолнечника имеют
короткие прямоугольные "флажки" на концах пальцев в
отличие от дисков для кукурузы, которые имеют более
длинные округлые "флажки".
Поместите пальчиковый диск на вал высевающего
аппарата. Вращайте вал и диск до момента полного
контакта с опорным диском. Убедитесь, что между
ободом ступицы и опорным диском нет воздушного
зазора.
Поперечный штифт вала заходит в глубокие прорези
на ступице пальчикового диска. На кожухе
подшипника есть прямоугольное углубление , которое
фиксирует прямоугольный выступ на пальчиковом
диске.
Примечание: Отсутствие полного контакта пальчикового
диска с опорой, как правило, означает, что
углубление и выступ не совпали. Поворачивайте
пальчиковый диск по часовой стрелке до
момента срабатывания двух щелчков. Пальцы
должны опуститься в зону выброса семян, а
затем подняться, не цепляясь за опорный диск.
15. Возьмите гайку, указанную в пункте 8 и поместите ее на
вал. Не затягивайте ее на данном этапе.
Усилие затяжки гайки на пальчиковом диске
См. Рисунок 93
16. Ослабьте гайку
.
Плотно прижмите ступицу пальчикового диска к опоре и
убедитесь, что диск сел полностью и не качается.
Поворачивайте гайку до ее контакта со ступицей
пальчикового диска (данное положение гайки
изображено в виде шестигранника, обозначенного
пунктирной линией на верхней правой иллюстрации).
Затяните гайку на 1/2 -1/3 от ее грани (это положение
гайки показано виде шестигранника со сплошным
контуром). Данное усилие затяжки гайки соответствует
0,45 Н-м (4 дюймо-фунта).
См. Рисунок 92
17. Поместите крышку гайки
на вал и выровняйте ее
таким образом, чтобы отверстие под шплинт не было
закрыто зубцом гайки.
18. Установите шплинт , но не фиксируйте его.
19. Убедитесь, что при вращении пальчикового диска есть
небольшое сопротивление, и что пальцы функционируют
правильно. "Флажок" каждого пальца должен быть
закрыт в положении меду 8:00 и 2:00 часами, а открыт
между 2:00 и 8:00.
20. Зафиксируйте шплинт.
21. Установите крышку высевающего аппарата (стр. 86).
Установите высевающий аппарат на посевную секцию
ряда (стр. 57).
Null4:

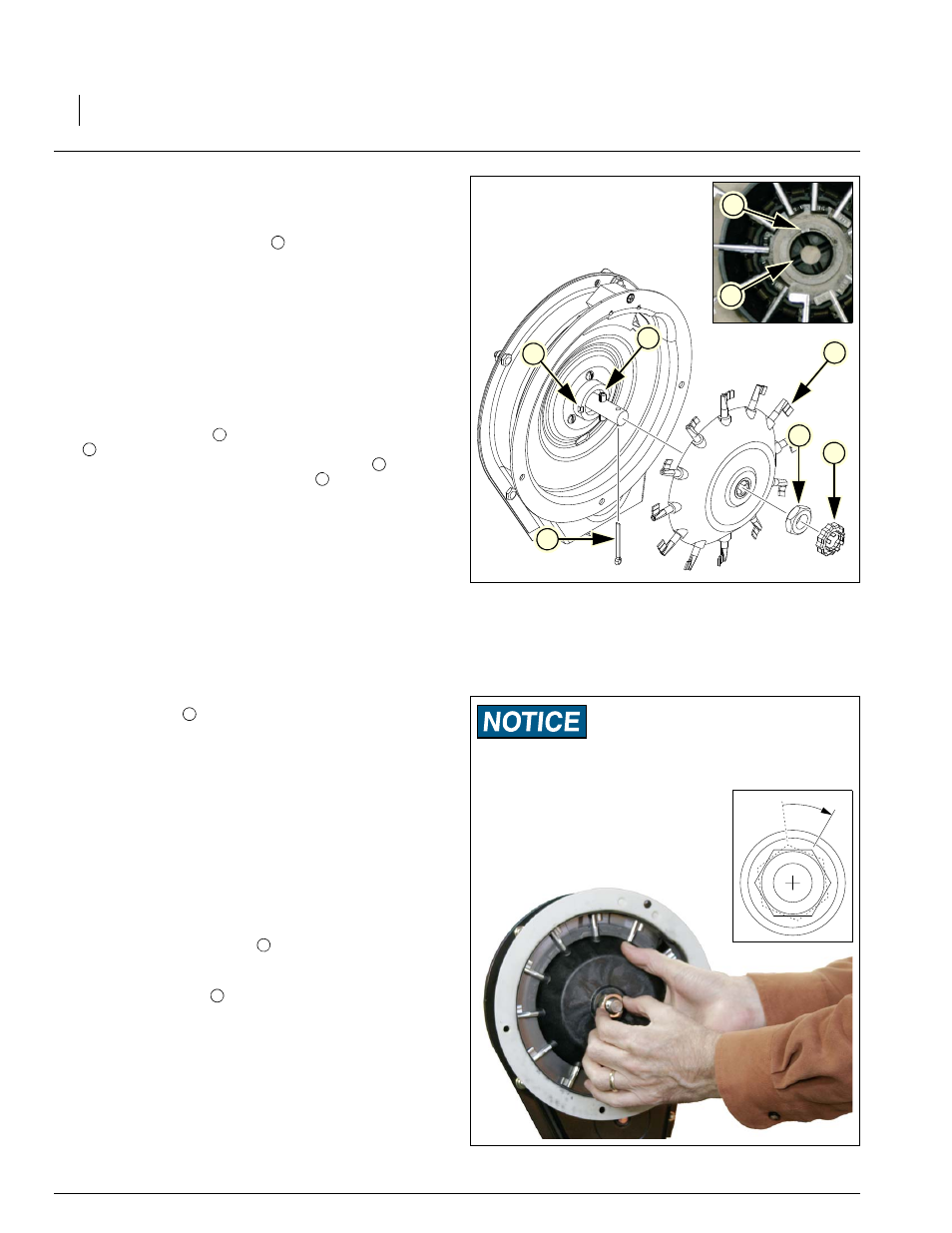

Рисунок 92
Установка пальчикового диска для
подсолнечника
1
2
4
6
7
8
5
3
1
2
3
4
5
Null4:
Рисунок 93
Усилие затяжки
ПРИМЕЧАНИЕ! Возможны неполадки:
Затягивайте гайку правильно (см. инструкции). Если
затянуть гайку слишком слабо, это приведет к "задваиванию"
при высеве. Если затянуть гайку слишком
сильно, это приведет к чрезмерному
сопротивлению системы привода и
преждевременному износу ступицы
пальчикового диска.
6
7
8
