Приложение D - Установка опции
122-278S Установка чистика
Опционные твердосплавные чистики дисков можно
устанавливать самостоятельно.
Начинайте с первого ряда (крайний левый сошник).
Примечание: Если установлен уплотнитель семян Keeton
®
,
описание сборки см. в каталоге запасных частей.
Примечание: Данный
чистик
нельзя
использовать
одновременно
с
уплотняющим
колесом
Seed-Lok
®
.
См. Рисунок 133 и Рисунок 134
1.
Снимите один или оба диска сошника для безопасного
доступа к крепежной опоре
. Обратите внимание на
расположение втулок и шайб, чтобы при сборке
установить их в правильном порядке (стр. 54).
2.
Возьмите по одной детали:
802-024C HHCS 3/8-16X3 GR5
129BXT824 BRACKET FOR 890-929C FIRMER
122-177D 10HD25 INSIDE SCRAPER MNT TUBE
Поместите болт
, с задней стороны, в нижнее
отверстие на опоре
. Наденьте трубку
поверх
болта.
3.
Возьмите один комплект чистика:
890-928C 25 SER AIR DESIGN IN SCRAPER
Поместите шайбу
на болт
стороной с большим
диаметром (по направлению к головке болта). Поместите
левую часть чистика
на шайбу, а затем наденьте
правую часть чистика
.
4.
Возьмите по одной детали:
804-011C WASHER FLAT 3/8 USS PLT
804-013C WASHER LOCK SPRING 3/8 PLT
803-014C NUT HEX 3/8-16 PLT
Поместите плоскую шайбу
на болт
, затем гровер
и гайку
. Затяните болт и гайку в соответствии с
усилием, рекомендуемым для болтов 5-го класса
(3/8-16 GR5). Убедитесь, что болты вращаются свободно.
5.
Возьмите пружину чистика
. Закрепите пружину
между частями чистика за верхние небольшие отверстия.
6.
Возьмите по два комплекта:
802-172C HHCS 5/16-18X2 1/2 GR5
803-043C NUT HEX WHIZ 5/16-18 PLT
Поместите чистик в сборе
по середине между
четырьмя нижними квадратными отверстиями на раме
сошника. Закрепите конструкцию болтами
и
гайками
.
7.
Установите снятые диск(-и) сошника.
Null4:

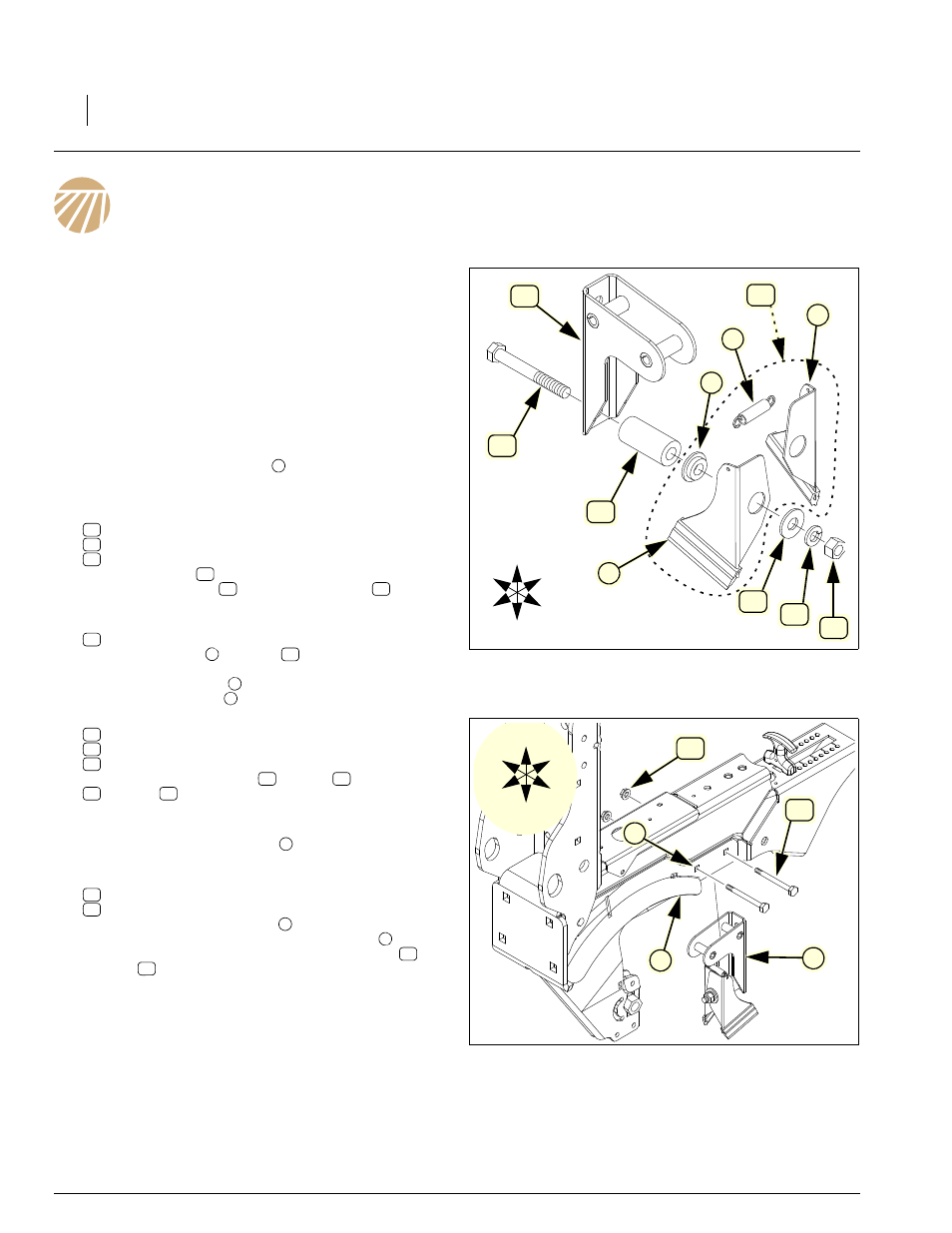

Рисунок 133
Сборка чистика
23
U
D
R
L
F
B
17
16
44
2
5
4
3
35
36
29
1
23
17
16
23
17
16
44
2
23
3
4
Null4:
Рисунок 134
Установка чистика
U
D
R
L
F
B
1
6
33
26
7
35
36
29
35
23
36
29
5
26
33
6
7
26
33
