Регулировка привода высевающего аппарата
Муфта и ведущий вал высевающего аппарата должны быть
выровнены. Несовпадение их осей приведет к сбою работы
высевающего аппарата и чрезмерному износу кожуха.
Требуется периодически проверять вертикальное и
горизонтальное расположение муфты и ведущего вала.
См. Рисунок 94
1.
Зафиксируйте семенной ящик на опоре.
2. Убедитесь, что роликовый штифт на конце ведущего
вала высевающего аппарата располагается по центру.
При правильном расположении роликовый штифт имеет
одинаковый выступ с каждой стороны вала высевающего
аппарата.
3. Поверните ведущий вал таким образом, чтобы
роликовый штифт оказался в вертикальном положении.
4. Поверните соединительную деталь привода на муфте
высевающего аппарата таким образом, чтобы прорези
оказались в вертикальном положении.
5. Освободите муфту высевающего аппарата, чтобы
выполнить сцепление с ведущим валом.
6. Если оси валов выровнены вертикально, соединительная
деталь привода свободно сцепится с ведущим валом
высевающего аппарата, а роликовый штифт будет иметь
одинаковый выступ с каждой стороны соединительной
детали. Отключите муфту и повторите шаги для
проверки горизонтального расположения.
7. При отсутствии свободного сцепления соединительной
детали привода с ведущим валом высевающего аппарата
по вертикали или по горизонтали, следует ослабить
гайки (5/16 дюйма). Подключите муфту привода и
выровняйте ее относительно ведущего вала
высевающего аппарата.
8. Затяните гайки (5/16 дюйма) в соответствии с разделом
“Таблица усилия затяжки болтов” на стр. 119.
Null4:
Null4:

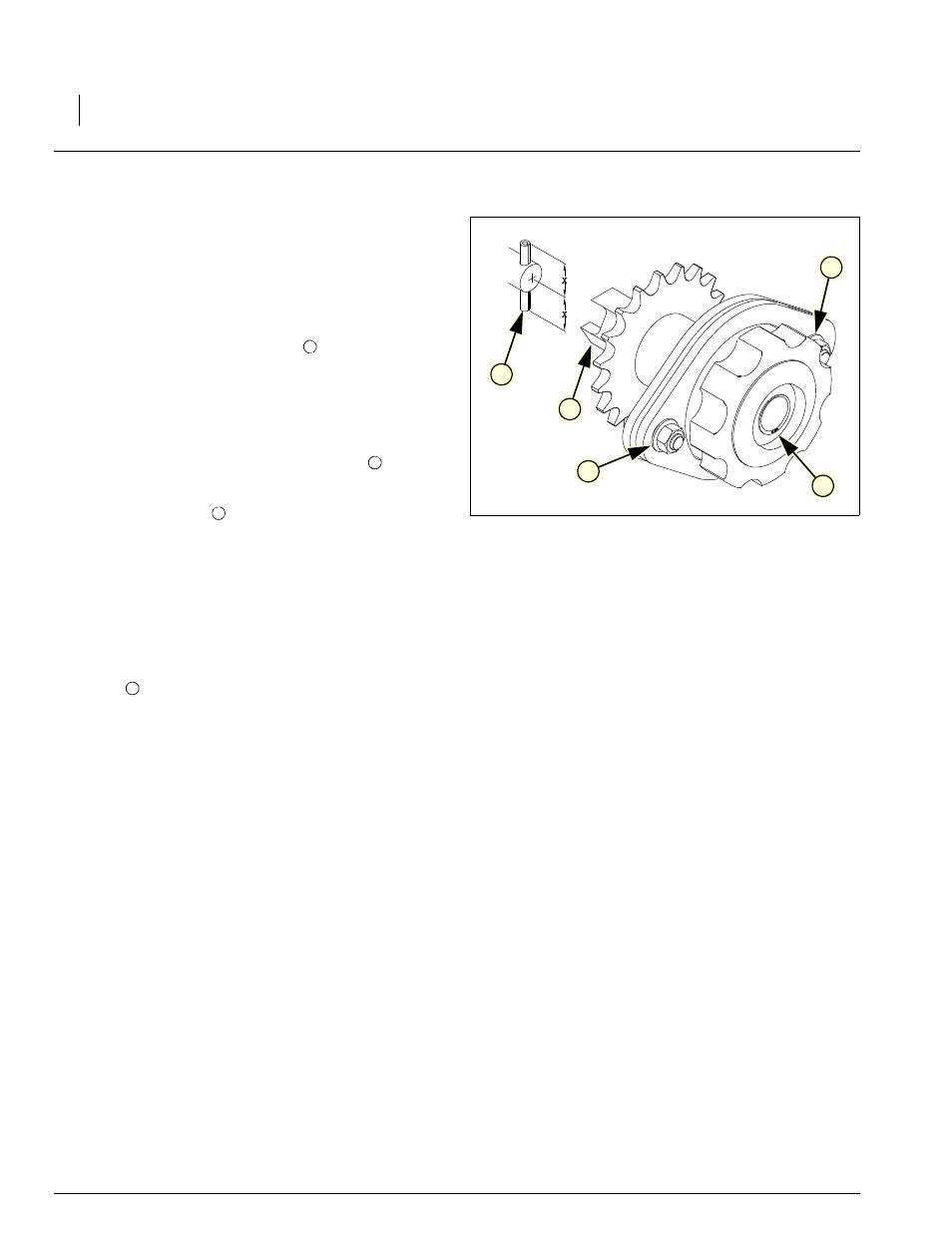

Рисунок 94
Регулировка муфты
1
2
3
4
4
1
2
3
4
