Great Plains Manufacturing, Inc. Подготовка и настройка 19
2013-03-29 401-832M-RUS
Подсоединение гидравлических
шлангов
См. Рисунок 4
Гидравлические шланги Great Plains имеют рукоятки с
цветовой маркировкой, что позволяет правильно совместить
их с соответствующими выходами трактора. Шланги,
подключаемые к клапану одного контура, обозначаются
одинаковым цветом.
Чтобы различать шланги одного гидравлического контура,
смотрите обозначения на их рукоятках. Шланги, на которых
изображен цилиндр с выдвинутым штоком, крепятся к
основанию цилиндров. Шланги, на которых изображен
цилиндр с втянутым штоком, крепятся к штоковой полости
цилиндров.
Для подключения гидровентилятора и гидромоторов следует
прикрепить шланг, на котором изображен цилиндр с
втянутым штоком, к стороне нагнетания мотора, а шланг, на
котором изображен цилиндр с выдвинутым штоком, к
обратной стороне мотора.
Если трактор имеет ограниченное количество клапанов для
непрерывного потока, используйте один для гидравлического
вентилятора. (См. “Технические характеристики” на
стр. 110.)
Null4:
Подъем/опускание дышла
Помимо функции сцепления, используется способ подъема и
опускания дышла при складывании и раскладывании сеялки
для блокировки/разблокировки замков боковых секций.
Дышло сеялки поднимается и опускается путем подъема и
опускания навески.
11. Настройте исходную высоту дышла. Расстояние
от
верхней границы трубы дышла до земли: 107 см
См. дополнительную информацию о выравнивании
сеялки на стр. 123.
12. Подсоедините другие гидравлические шланги к
клапанам трактора. См. “Подсоединение
гидравлических шлангов” на стр. 19.
Null4:
Null4:
Null4:
Null4:

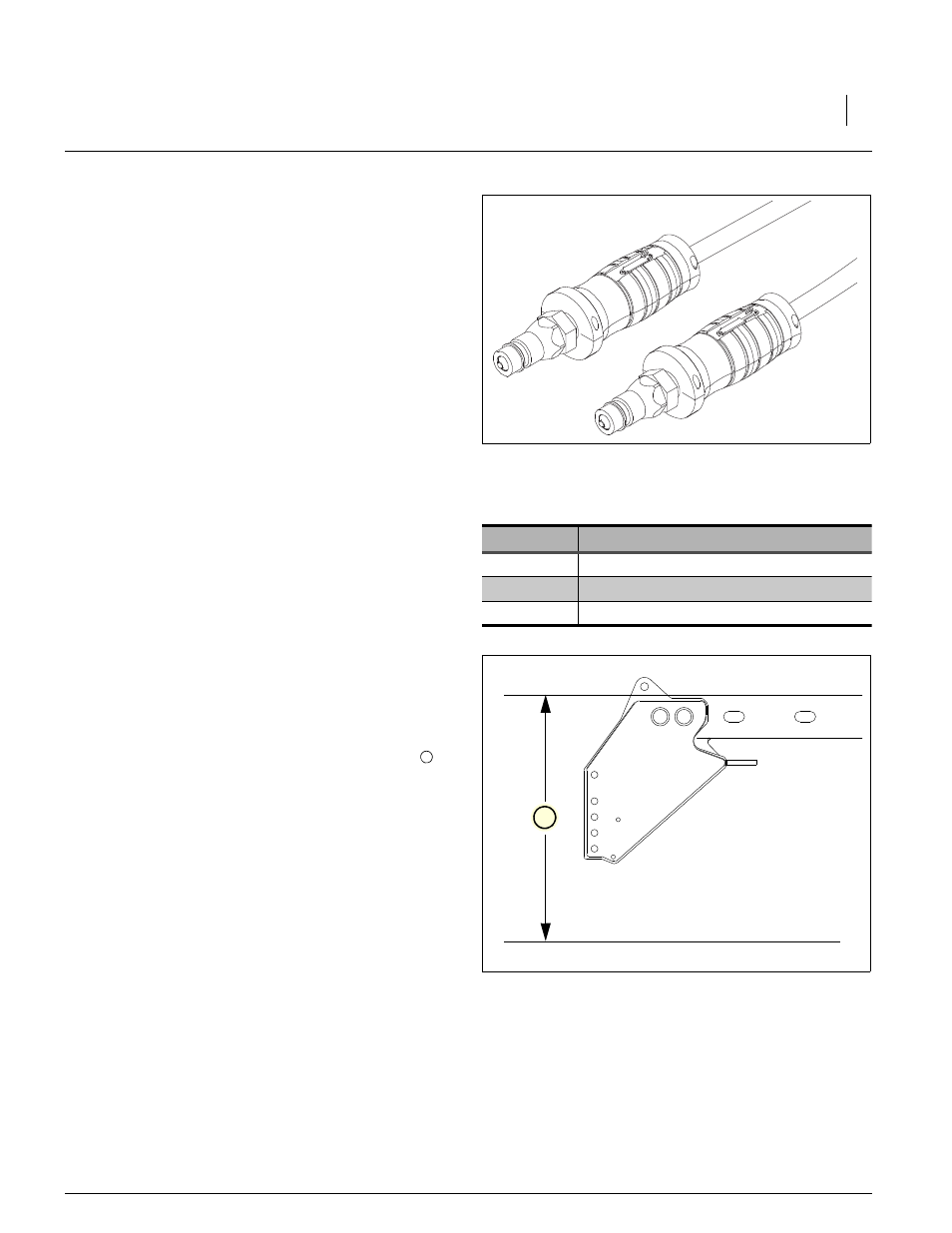

Цветовая маркировка на рукоятках шлангов
Рисунок 4
Рукоятки шлангов с цветовой
маркировкой
Цвет Функция гидравлики
Серый Складывание/маркер
Синий Подъем
Черный Гидровентилятор
Null4:
Рисунок 5
Высота дышла
h
h
