Great Plains Manufacturing, Inc.
Обслуживание и смазка
73
2013-03-29
401-832M-RUS
Замки цилиндров подъема рамы
См. Рисунок 72
Замки центральной рамы предназначены для блокировки
сеялки в частично или полностью поднятом положении для
выполнения сервисных работ.
Данные замки не требуются во время осуществления
транспортировки. Когда сеялка полностью сложена, замки
боковых секций на дышле удерживают центральную секцию
орудия в поднятом положении.
Установка замков подъема центральной секции
1.
Снимите замки
с места их хранения.
2.
Поднимите разложенную сеялку.
3.
Установите замки на выдвинутые штоки цилиндров
.
Снятие замков подъема центральной секции
1.
Поднимите разложенную сеялку для того, чтобы можно
было снять замки.
2.
Поместите замки на их место для хранения.
Null4:
Пружины контактного привода
Если привод высевающих аппаратов или колесо контактного
привода системы внесения удобрений теряет контакт с
поверхностью поля, следует проверить параметры пружины.
Заводские настройки:
Не рекомендуется менять заводские настройки.
Null4:
Null4:

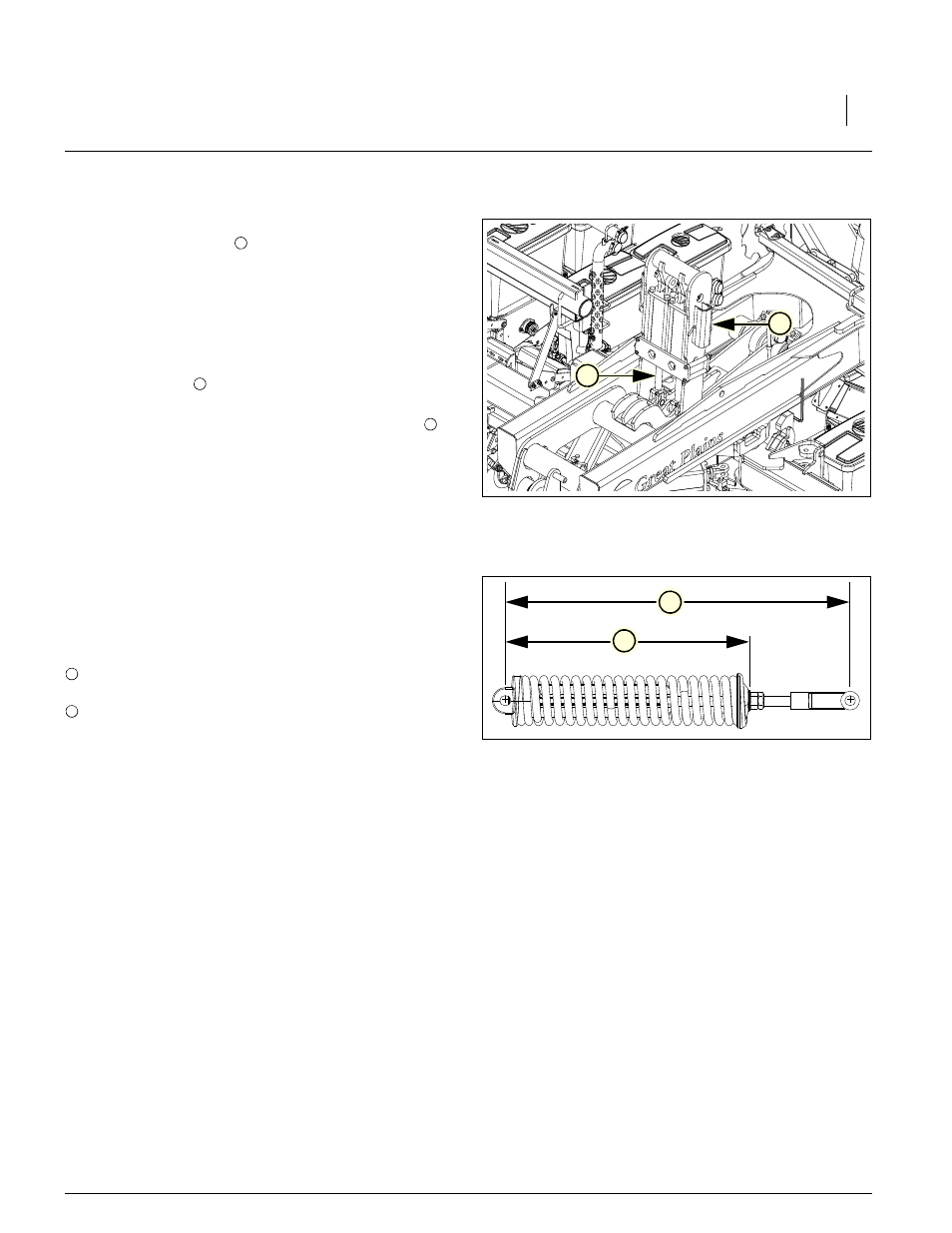

Рисунок 72
Замок подъема центральной рамы
2
1
1
1
2
438,2 мм
1,5 мм
между центральными линиями штифтов
338,1 мм
1,5 мм
от центральной линии штифта у основания пружины до
границы между упором пружины и регулировочной
гайкой
Null4:
Рисунок 73
Пружина контактного привода
1
2
1
2
