Калибровка створок дозатора для
протравителя (опция)
Выполняйте калибровку створок дозатора раз в сезон или в
том случае, если норма внесения на одном или нескольких
рядах не совпадает с настройками шкалы дозатора.
См. Рисунок 82
Примечание: Для данной калибровки требуется инструмент
(1) 403-043V. Один или несколько таких
инструментов поставляется вместе с сеялкой,
если она при первичной покупке идет в
комплекте с опционной системой внесения
протравителя. Если такого инструмента нет,
можно заменить его штоком из твердой стали
или куском прямой струны диаметром 1,3 мм,
которые следует располагать вертикально.
1. Удалите материал из ящика для протравителя, см. стр. 81.
Во время его снятия крышка ящика должна быть
зафиксирована. Переверните ящик дном вверх и
опустите на ровную устойчивую поверхность.
2. Поверните рукоятку дозатора до значения шкалы "10".
3. Ослабьте два винта с шестигранной головкой , которые
фиксируют створки дозатора ( , не видно на рисунке,
обозначено серым цветом). Створка является
полимерной пластиной с треугольным отверстием под
упором с прорезью.
4. Поместите меньший штоковый конец инструмента в
отверстие створки дозатора.
5. Настройте рукоятку на значение шкалы "04".
6. Сдвиньте створку до полного контакта со штоком
инструмента.
7. Затяните винты с шестигранной головкой .
8. Уберите инструмент. Поверните рукоятку дозатора на
значение "00". Установите ящик на рядок.
ПРИМЕЧАНИЕ! Настраивайте норму правильно:
Калибровка створки дозатора и калибровка нормы внесения
протравителя – не одно и то же. См. подробнее о калибровке
нормы в Справочнике норм.
Null4:
1
3
3
2
4
Null4:

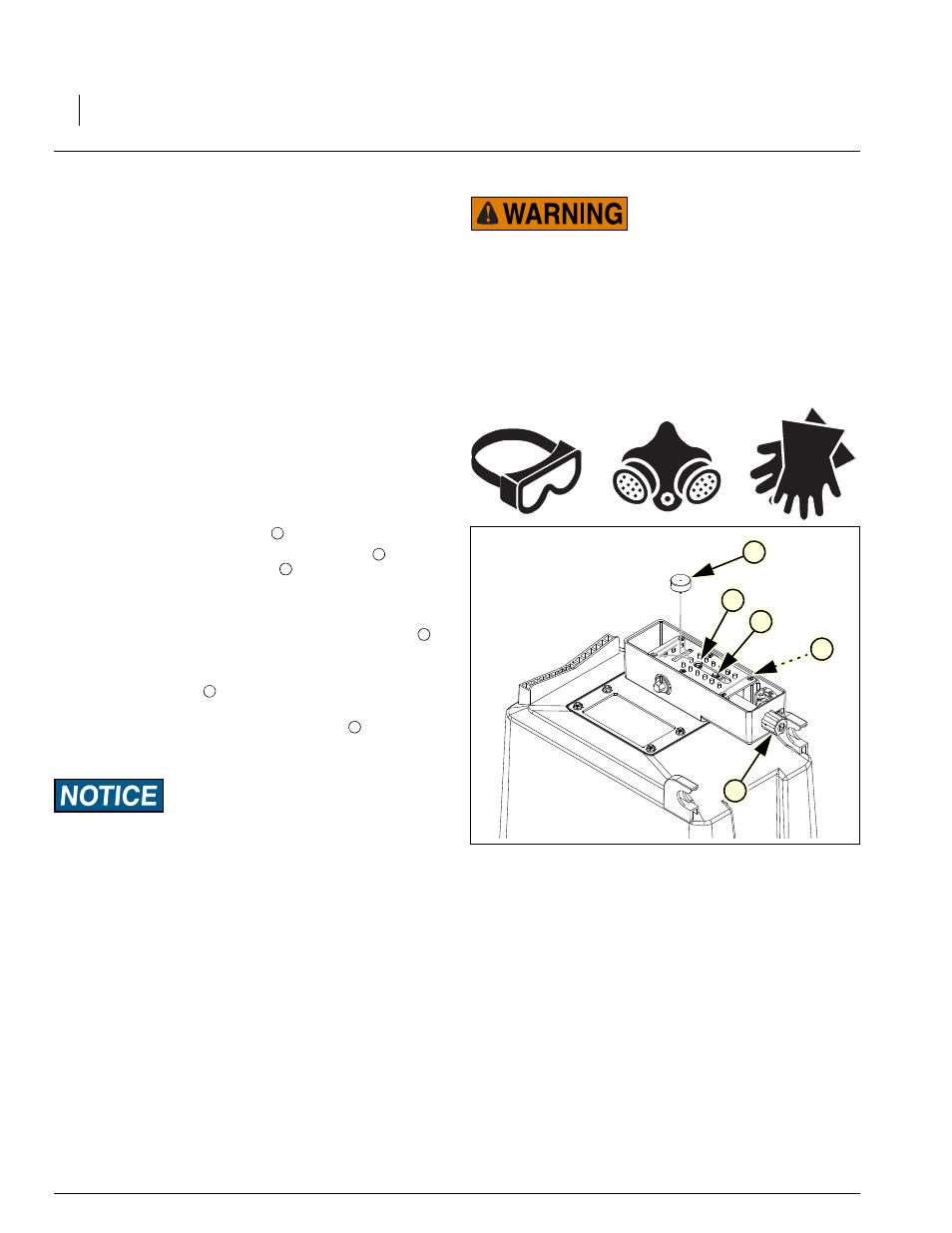

Рисунок 82
Калибровка створок дозатора для
протравителя
ВНИМАНИЕ! Химикаты, пыль и вредные испарения:
Используйте респиратор, перчатки и любое другое защитное
оборудование, предусмотренное производителем семенной
протравки. Если руки не защищены перчатками, велика
вероятность контакта с кожей, что в случае с некоторыми
пестицидами и гербицидами может привести к серьезной
травме или летальному исходу. При прочистке бункера не
забывайте о высокой концентрации вредных испарений и пыли.
Если дозаторы не настроены на положение "00", то материал
будет высыпаться через трубки для подачи протравки, даже
если орудие не двигается.
