Great Plains Manufacturing, Inc. Инструкции по эксплуатации 29
2013-03-29 401-832M-RUS
Установка замков цилиндров
Для транспортировки требуется устанавливать замки только
на цилиндры боковых секций (копирующих колес). Когда
сеялка сложена, ее центральную секцию надежно фиксируют
крюки и замки боковых секций.
Если требуется регулировка орудия или фиксация
разложенной сеялки в поднятом положении, необходимо
дополнительно устанавливать замки подъема центральной
секции (см. стр. 73)
См. Рисунок 20
8.
Снимите транспортные замки цилиндров подъема с
опоры для хранения.
9. Поместите замки на цилиндры подъема, расположенные
на копирующих колесах.
Null4:
Активация электромагнитных клапанов
складывания
См. Рисунок 21
10. Поместите
переключатель гидроселектора
“Маркер/Складывание” в положение “Складывание” .
Данное действие открывает электромагнитные клапаны
для замка дышла, цилиндров складывания и цилиндров
опорных колес боковых секций.
Начало складывания
ОПАСНО! Угроза сдавливания:
Не позволяйте кому-либо приближаться к секциям рамы во
время подъема/опускания сеялки. Наиболее опасной является
область расположения элементов ряда. Острые диски
сошников и колтеры могут с огромной силой обрушиться
вниз.
11. Вытяните штоки цилиндров складывания и складывайте
сеялку до сокращения расстояния между трубами
боковых секций и дышлом (примерно до 1 м).
Null4:
Null4:

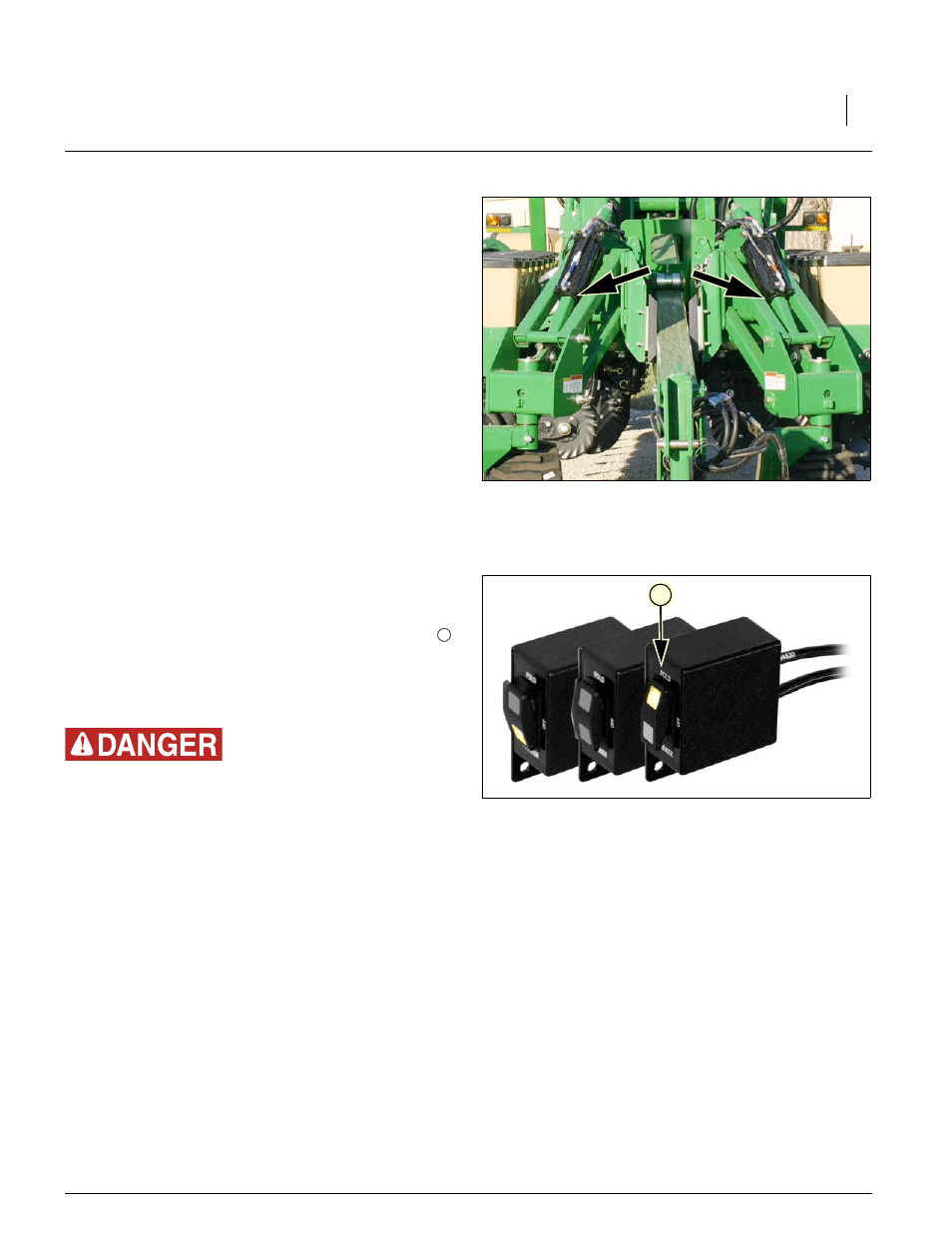

Рисунок 20
Транспортные замки в действии
Null4:
Рисунок 21
Переключатель гидроселектора:
складывание
