Подсоединение
02
15
Ru

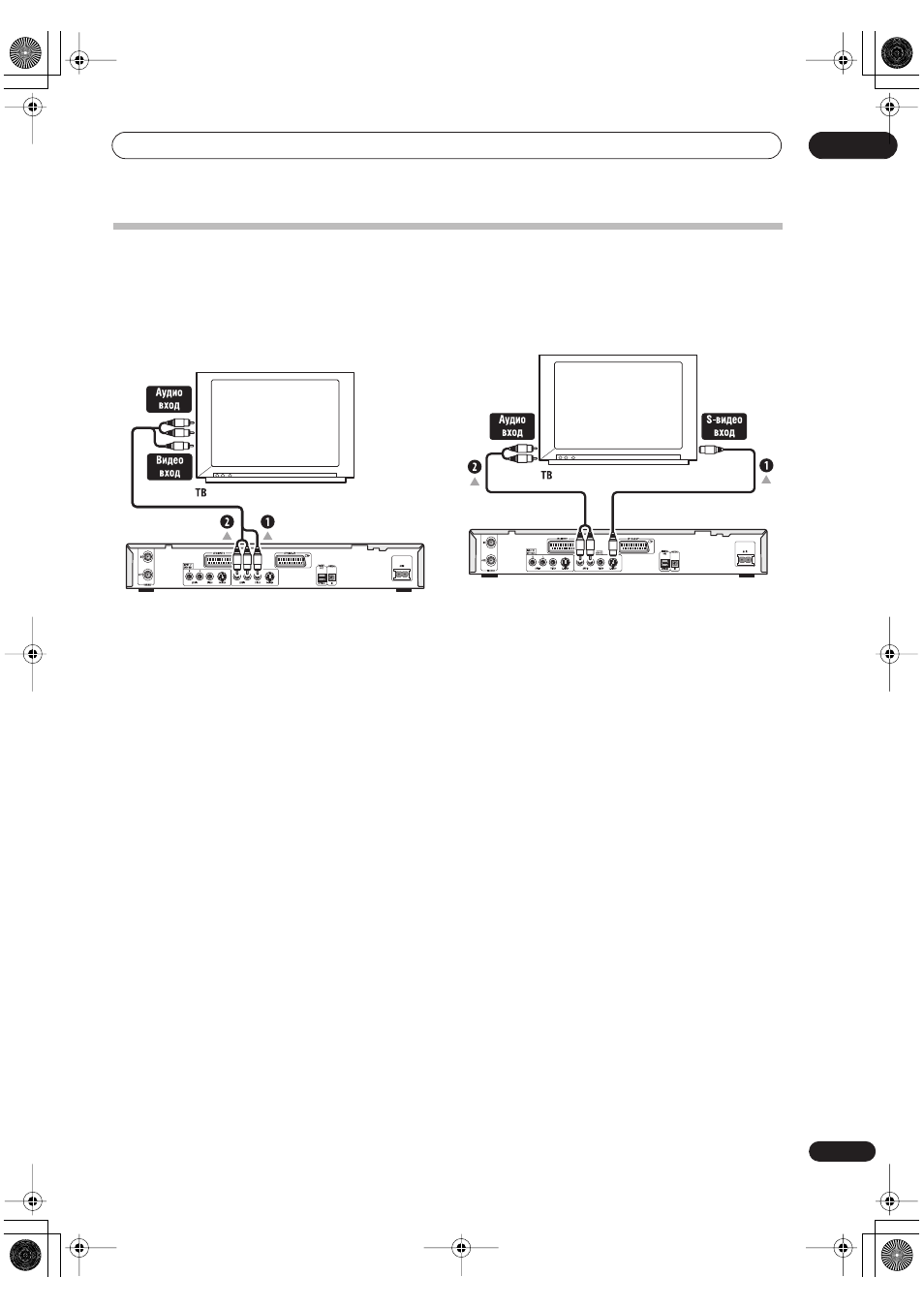

Использование других типов аудио/видео выходов
В том случае, если вы не можете использовать SCART AV разъем для подсоединения вашего ТВ к этому рекордеру,
существуют обычные гнезда аудио/видео выхода, а также S-видео выход.
Использование аудио/видео кабеля, который
вы получили в комплекте с прибором
1
Подсоедините VIDEO OUTPUT гнездо к видео
вводу вашего ТВ.
Используйте желтые гнезда аудио/видео кабеля, который вы
получили в комплекте с прибором, для выполнения видео
соединения.
2
Подсоедините AUDIO OUTPUT гнезда к
соответствующим аудио вводам вашего ТВ.
Используйте красные и белые гнезда аудио/видео кабеля,
чтобы совершить аудио соединение. Чтобы получить
правильный стерео звук, левые и правые выводы должны
быть попарно подсоединены к соответствующим вводам.
Использование S-виедо выхода
1
Используйте S-видео кабель (не входит в
комплект), чтобы подсоединить S-VIDEO OUTPUT к S-
видео входу вашего ТВ, монитора (или другого
оборудования).
2
Подсоедините AUDIO OUTPUT гнезда к
соответствующим аудио вводам вашего ТВ.
Вы можете использовать аудио/видео шнур, который вы
получили в комплекте с прибором, оставляя желтый штырь
не подсоединенным. Чтобы получить правильный стерео
звук, левые и правые выводы должны быть попарно
подсоединены к соответствующим вводам.
