Подсоединение
02
14
Ru
Удобные соединения
Ниже описанная настройка является основной настройкой, необходимой для просмотра и записи ТВ программ и
проигрывания дисков. Другие типы соединений указаны, начиная со следующей страницы.
Важно
•
Для выполнения этих соединений необходимы SCART кабели (в комплект не входят). Если ваш ТВ (или VCR) не оснащен
SCART разъемом, см. следующую страницу, чтобы подсоединить компонент при помощи комплектующего аудио/видео
шнура.
•
AV1(RGB)-TV AV соединитель не может воспроизводить обычное (составное), S-видео или RGB видео, а также стерео
аналог звук.
AV2/(INPUT 1/DECODER) разъем принимает обычный и S-видео видео ввод, а также стерео аналог звук.
См. AV1 вывод на стр. 80 и AV2/L1 ввод на стр. 80, чтобы получить более подробную информацию об их настройке.
•
Перед тем, как произвести или изменить любые соединения задней панели, выключите все компоненты и вытяните шнуры
питания из розеток.

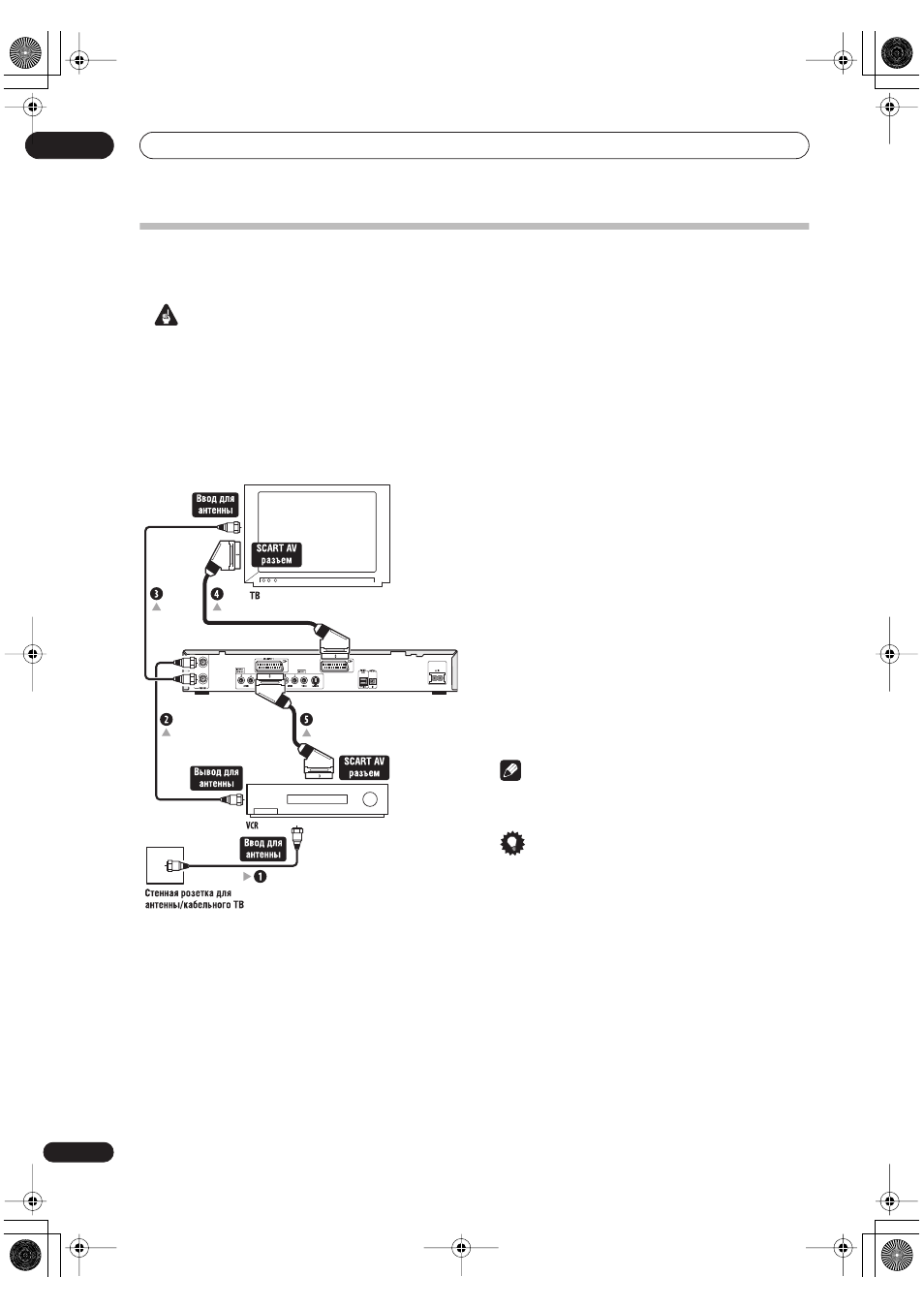

1
Соедините шнуром выход для антенны/кабеля на
вашем ТВ и вход антенны на VCR.
•
Если вы не намереваетесь подсоединить VCR в цепочку,
подсоедините его к
ANTENNA IN гнезду этого
рекордера и пропустите следующий пункт.
2
Используйте RF антенный кабель (один входит в
комплект) для соединения антенного выхода вашего
VCR и ANTENNA IN этого рекордера.
3
Используйте другой RF антенный кабель, чтобы
соединить ANTENNA OUT этого рекордера с
антенным входом вашего ТВ.
4
Используйте SCART кабель (в комплект не
входит), чтобы подсоединить AV1(RGB)-TV AV разъем
этого рекордера к SCART AV разъему вашего ТВ.
5
Используйте другой SCART кабель, чтобы
соединить AV2/(INPUT 1/DECODER) AV разъем и
SCART AV разъем вашего VCR.
Примечание
•
Если вы хотите использовать другой тип аудио/видео
соединений, см. следующую страницу.
Пoдсквзкa
•
Этот рекордер оснащен ‘сквозной’ функцией, которая
дает вам возможность записывать ТВ программу из
встроенного в этот рекордер ТВ модуля, и одновременно
проигрывать видео на вашем VCR. (Чтобы использовать
эту функцию, когда рекордер переключен в резервный
режим,
Power Save настройка должна быть выключена
Off—см. Сохранение энергии на стр. 76).
