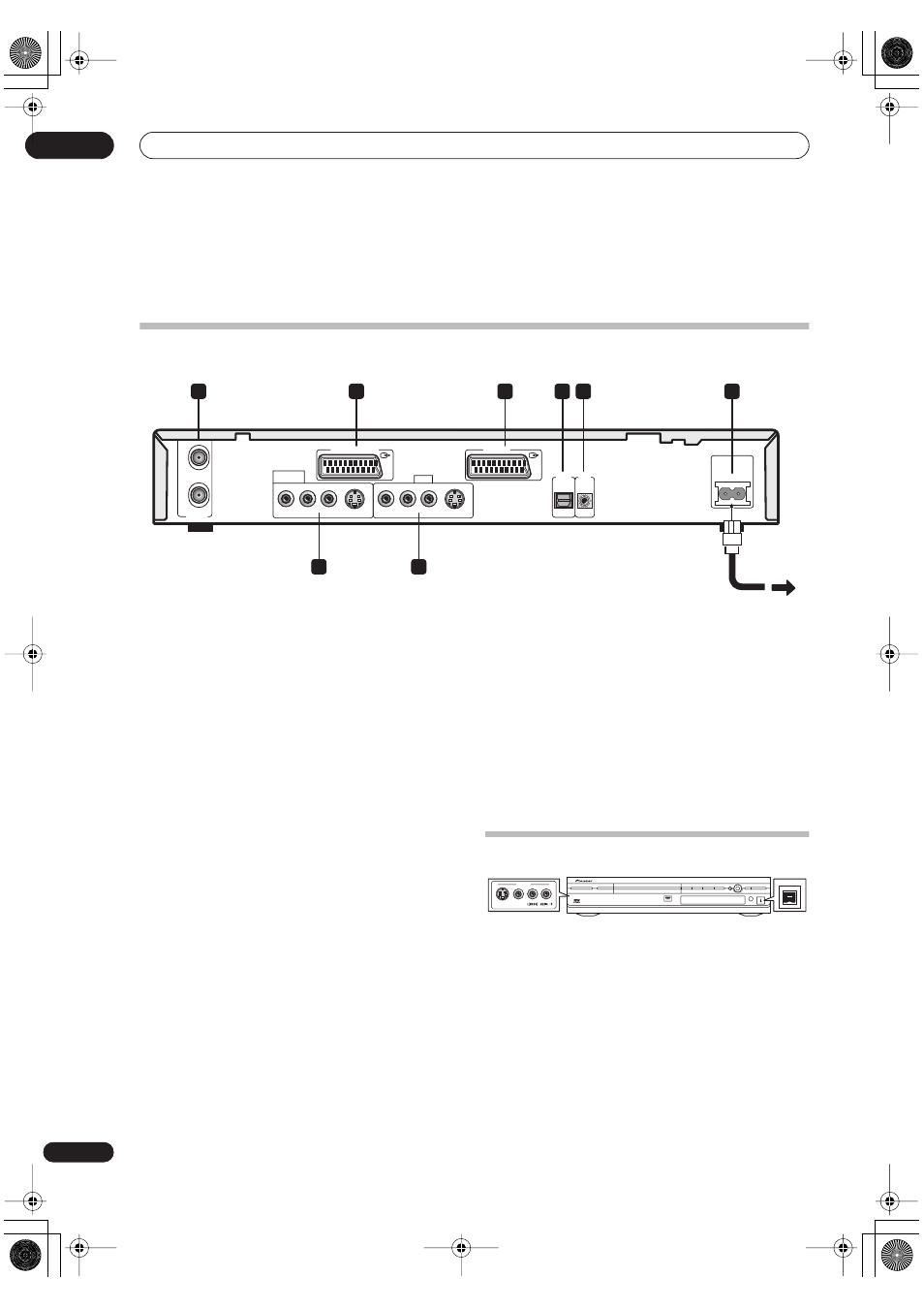

Соединения на задней панели
1
ANTENNA IN/OUT
Подсоедините вашу ТВ антенну к
ANTENNA IN гнезду.
Чтобы соединить антенну с вашим ТВ, сигнал проходит через
ANTENNA OUT гнездо.
2
AV2/(INPUT 1/DECODER) AV разъем
Разъем SCART типа для аудио/видео ввода, который
используется для подсоединения к VCR или другому
оборудованию с SCART разъемом. Ввод принимает видео и
S-видео сигналы. См. AV2/L1 ввод на стр. 80, чтобы получить
более подробную информацию об этом соединении.
3
AV1(RGB)-TV AV разъем
Разъем SCART типа для аудио/видео вывода, который
используется для подсоединения к ТВ или другому
оборудованию, оснащенному SCART разъемом. Вы можете
выбрать S-видео или RGB видео вывод. См. AV1 вывод на
стр. 80, чтобы получить более подробную информацию об
этом соединении.
4
DIGITAL OUT OPTICAL
Используйте это гнездо для подсоединения к AV приемнику,
Dolby Digital/DTS/MPEG декодеру или другому оборудованию
с оптическим дигитальным входом.
5
CONTROL IN
Используйте это гнездо для управления этим рекордером
посредством дистанционного датчика другого Pioneer
компонента, оснащенного
CONTROL OUT терминалом и
обозначенным Pioneer
знаком. Подсоедините
CONTROL
OUT другого компонента к CONTROL IN этого рекордера
при помощи шнура с штырями малого размера.
6
AC IN – разъем для ввода питания
7
INPUT 3/AUTO START REC гнезда
Аудио/видео входы (стерео аналог аудио; видео и S-видео),
которые вы можете использовать для подсоединения
сателитного приемника, ТВ, VCR или других компонентов
для произведения записи.
8
OUTPUT гнезда
Аудио/видео выходы (стерео аналог аудио; видео и S-видео),
которые вы можете использовать для подсоединения ТВ,
монитора, AV приемника или другого оборудования.
Соединения на передней панели
С левой стороны на передней панели вы найдете
открывающуюся крышку, под которой находятся еще один
аудио/видео вход, состоящий из видео и S-видео гнезда, а
также стерео аналог аудио гнезда. (Вы можете также
подсоединить моно источник, использую для этого только
L(MONO) гнездо.)
С правой стороны вы увидите i.LINK разъем DV входа/
выхода. Используйте этот разъем для подсоединения DV
камкордера.
