Руководство по монтажу и эксплуатации
9

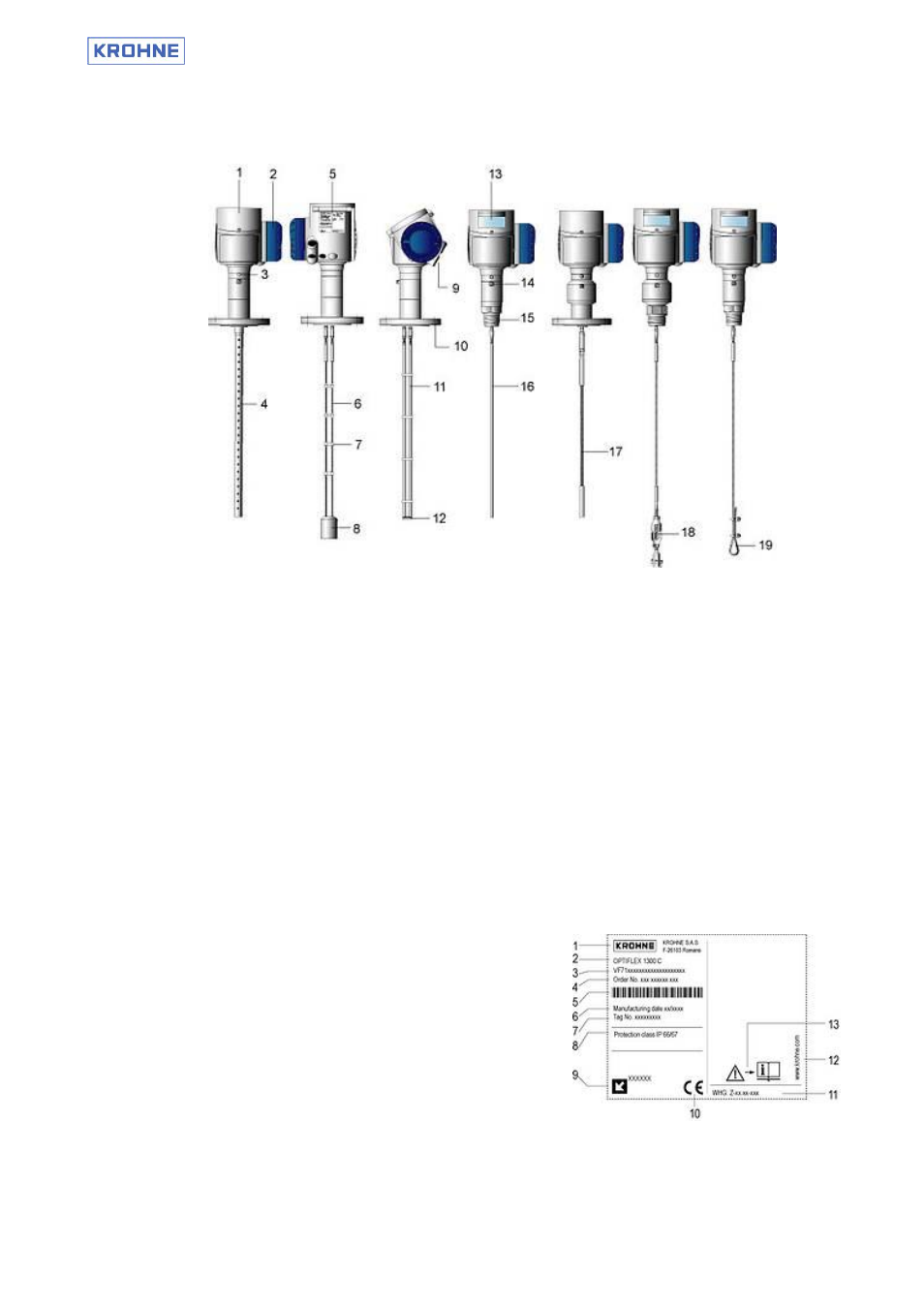

1.4. Варианты исполнения и шильда прибора
1.4.1.
Основные компоненты прибора и опции. Стандартное и
взрывозащищенное исполнение приборов.
1.
Крышка для прибора без дисплея (стандартная поставка)
2. Крышка клеммного блокаr
3. Стопорный винт для фиксации конвертора (ослабляется при повороте конвертора или его демонтаже).
4. Коаксиальный сенсор
5. Шильда
6. Двухтросовый сенсор
7. Распорки
8. Груз
9. Кабельный ввод (M20, NPT½ или G½ типа, поставляются без уплотнений)
10. Фланец
11. Двухстержневой сенсор
12. Замыкатель сенсора
13. Крышка для прибора с дисплеем (опция)
14. Клемма эквипотенциального заземления (версии Ex)
15. Резьбовое соединение (NPT, G)
16. Одностержневой сенсор
17. Однотросовый сенсор
18. Стяжная муфта для применения на быстро перемешивающейся среде
19. Крюк (петля) для применения на быстро перемешивающейся среде
1.4.2.
Шильда для приборов стандартного исполнения
1. Название фирмы-изготовителя и ее адрес
2. Наименование и номер модели
3. Код заказа
4. Дата выпуска
5. Номер заказа
6. Заводской штрих-код
7. Номер позиции пользователя
8. Класс исполнения (в соответствии с EN 60529 / IEC 529)
9. Стрелка в направлении кабельного ввода и диаметр кабельного ввода
10. Знак CE – прибор соответствует стандартам Евросоюза
11. Код WHG (опция) – Немецкий сертификат защиты от перелива
12. Адрес интернет - страницы KROHNE
13. Символ, обозначающий необходимость предварительного ознакомления с
документацией на прибор
1.4.3. Шильда для приборов взрывозащищенного исполнения
Пожалуйста, обратитесь к специальным руководствам, поставляемым на CD-диске в комплекте с
прибором.
