Руководство по монтажу и эксплуатации
39

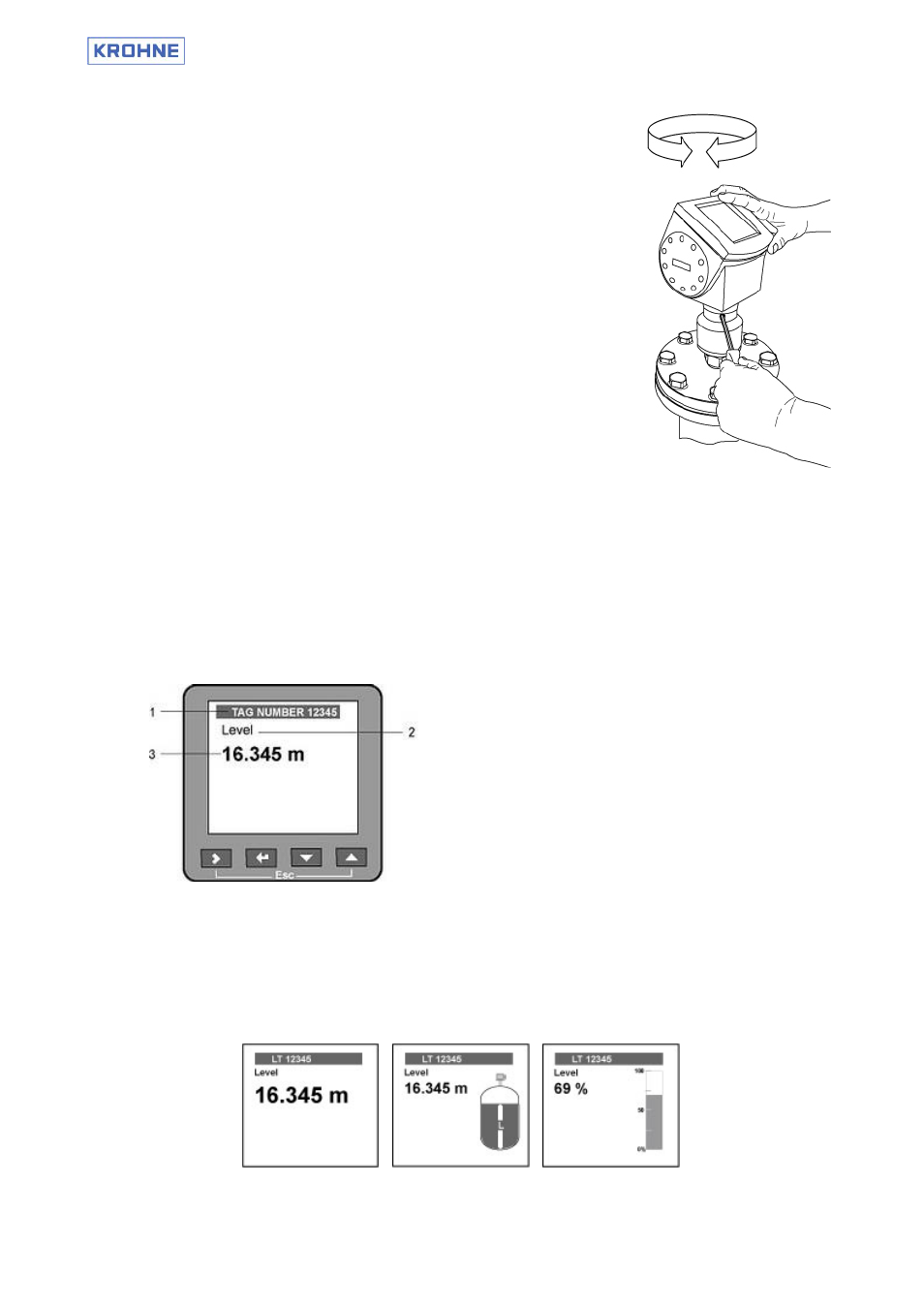

Поворот дисплея
Корпус конвертора можно вращать на 360° вокруг его основания по
вертикальной оси прибора. Это позволяет расположить корпус прибора и
его дисплей таким образом, чтобы с него было удобно считывать
информацию, а также облегчить доступ к клеммной коробке.
Последовательность действий:
1. Ослабьте винт на М10, расположенный на шейке” конвертора с
помощью 5 мм шестигранного ключа.
2. Разверните голову конвертора в нужное положение.
3. Зажмите винт М10 для фиксации положения конвертора.
5.1.3.
Режим измерения
5.1.3.1.
Описание режима измерения
Этот режим предназначен для отображения данных измерения на экране дисплее. Пользователь
может сам выбрать, какую информацию будет отображать дисплей (уровень, дистанцию, уровень
границы раздела фаз и т.д. ) и стиль ее отображения.
Это стандартный экран для отображения данных на дисплее:
1. Строка заголовка – в нормальном режиме
отображает номер позиции прибора
2. Функция измерения
3. Измеренное значение и единица
измерения.
5.1.3.2. Стили отображения информации об измерении
Существует 3 стиля отображения информации измерения на экранах дисплея:
o
Измеренное значение
o
Измеренное значение и изображение
o
Измеренное значение в процентах и барграф
