KROHNE OPTIFLEX 1300C RU - Инструкция (Страница 72)

Руководство по монтажу и эксплуатации
72
Функция C.1.17.0: “Порог уровня границы раздела фаз“
Когда в емкости более одного продукта, то для измерения уровня границы раздела фаз между ними,
необходимо иметь еще один дополнительный порог для идентификации сигнала от границы раздела
фаз.
После включения прибора OPTIFLEX 1300, он должен выполнить следующие действия:
o
идентифицировать самый близкий от фланца сигнал, с амплитудой, превышающей порог уровня,
как сигнал отражения от поверхности продукта
o
идентифицировать следующий сигнал, превышающий заданный порог уровня границы раздела,
как сигнал отражения от границы раздела двух продуктов.

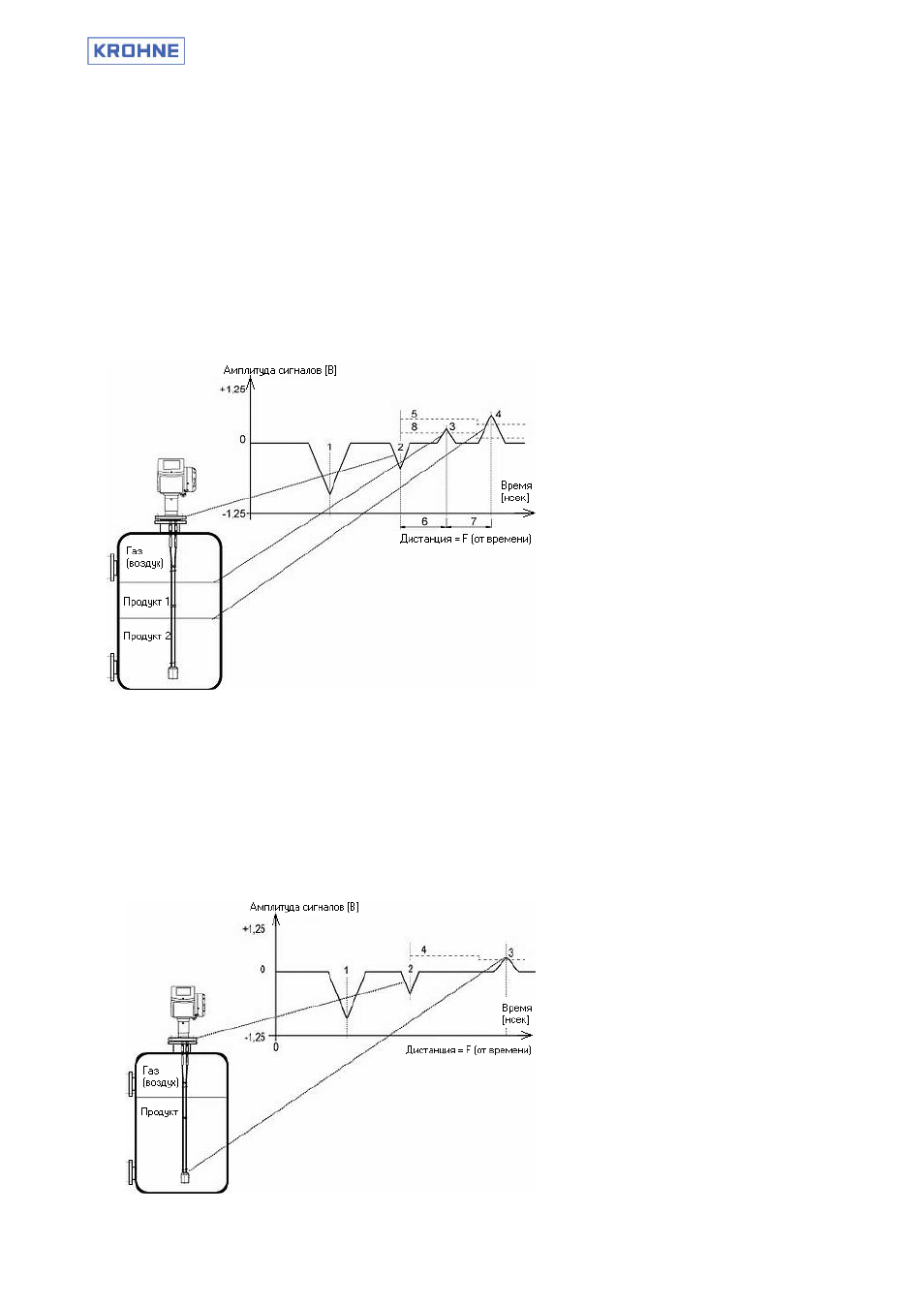

На изображении, приведенном внизу, показаны все виды сигналов, которые пользователь мог бы
увидеть на осциллографе. Действие функции порога уровня границы раздела начинается от вершины
сигнала отражения от фланца. Функция предназначена для подавления сигналов помех,
возникающих от внутренних элементов конструкций, находящихся выше границы раздела фаз двух
продуктов.
1. Начальный импульс.
2. Импульс отражения от фланца
3. Сигнал, отраженный от
поверхности продукта.
4. Сигнал, отраженный от границы
раздела фаз двух продуктов.
5. Порог уровня границы раздела фаз
6. Дистанция до поверхности
продукта 1, независящая от
диэлектрической проницаемости
этого продукта
7. Дистанция до поверхности
продукта 2, зависящая от
диэлектрической проницаемости
продукта 1
8. Порог уровня
Функция C.1.18.0: “Порог конца сенсора“
Данная функция используется для применений на продуктах с низкой диэлектрической
проницаемостью (Er < 1,4). Иногда нужно измерять уровень таких продуктов в режиме отслеживания
дна емкости (TBF – Tank Bottom Follow), в котором сигнал отражения от конца сенсора используется
в качестве опорного сигнала.
В некоторых случаях сигнал, отраженный от конца сенсора, может быть очень слабый и требуется
ручная настройка его порога для подавления сигнала помех.
На изображении, приведенном внизу, показаны все виды сигналов, которые пользователь мог бы
увидеть на осциллографе. Функция порога конца сенсора начинает свое действие от вершины
сигнала отражения от фланца.
1. Начальный импульс.
2. Импульс отражения от фланца
3. Сигнал отражения от конца
сенсора
4. Порог конца сенсора
