Длина жесткого участка (Lr) для тросовых сенсоров
Влияние на сенсор прибора конструктивных элементов, расположенных внутри емкости.
Конструктивные элементы, расположенные рядом с сенсором, могут влиять на точность измерения.
Присоединительный патрубок прибора должен располагаться на максимальном расстоянии от таких
конструкций, как:
o
обогревающие трубы / змеевики
o
места резких изменений сечения в емкостях или выносных колонках
o
элементы стыков стен и крепежные конструкции (опорные балки, усиленные швы и т.п.)
o
необработанные сварные швы
o
мерные и успокоительные трубы
Также обратите внимание на иллюстрации, расположенные ниже.
Рефлекс-радарный уровнемер генерирует электрическое поле во время излучения измерительного
импульса. На это поле очень сильно влияют любые, рядом расположенные объекты (металлические),
которые могут ослабить или исказить сигнал.

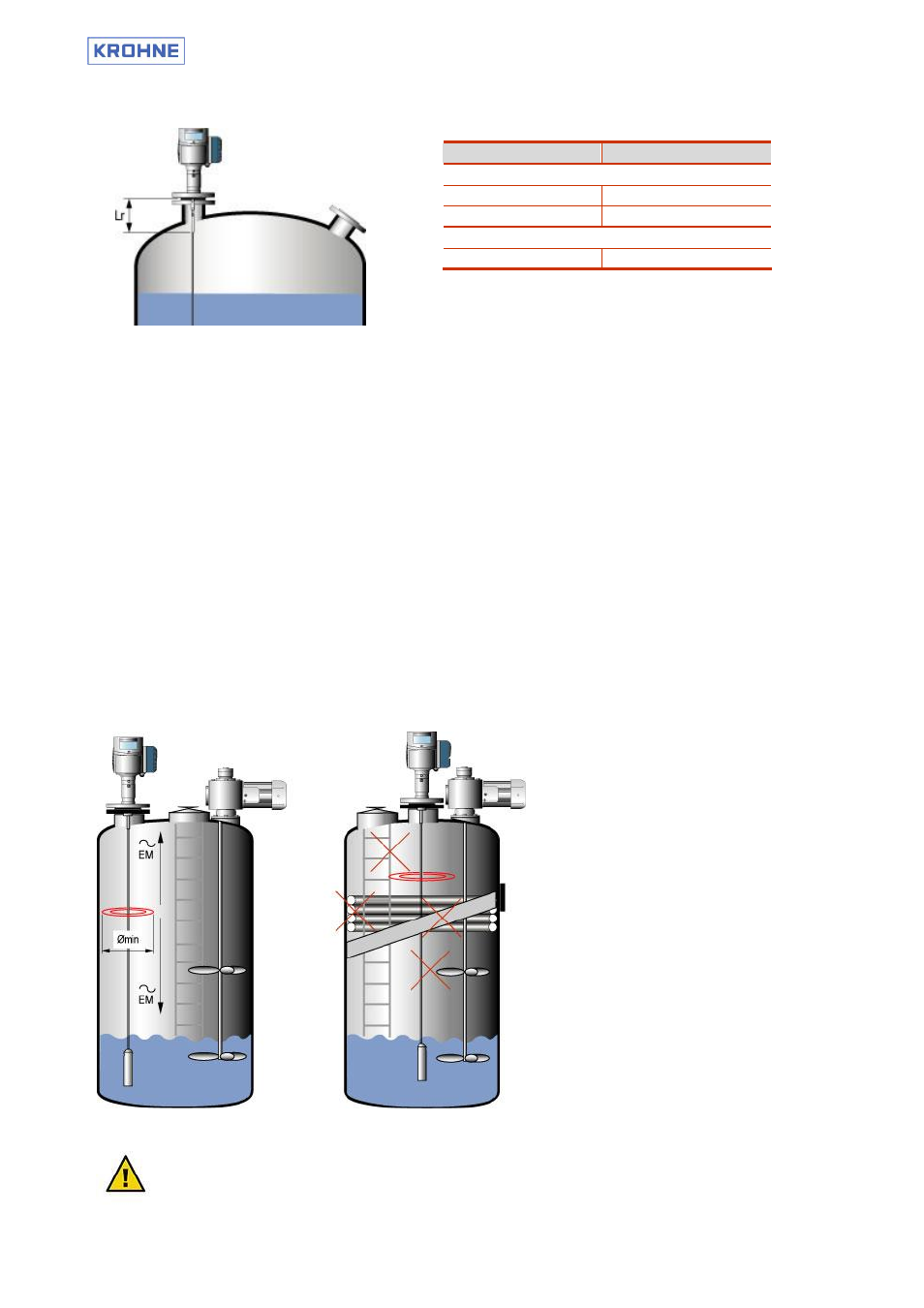

Обратите внимание на иллюстрации, расположенные ниже. На них показаны необходимые
свободные пространства вокруг сенсоров различного типа. В некоторых случаях единственным
решением является установка прибора в выносную колонку или успокоительную трубу.
Однако, необходимо обратить внимание на то, что стенки выносной колонки или успокоительной
трубы должны быть вертикальными, ровными и гладкими, не иметь незачищенных сварных швов и
выступов, для сохранения мощности импульса и точности измерения.
Располагайте сенсор на большом удалении от различных внутренних объектов!
В противном случае возрастает риск возникновения ошибок при измерениях.
Диаметр троса Длина жесткого участка
Однотросовый сенсор:
Ø4 мм или 0,15”
145 мм или 5¾”
Ø8 мм или 0,3” 200 мм или 8”
Двухтросовый сенсор
Ø4 мм или 0,15”
145 мм или 5¾”
Необходимое свободное
пространство вокруг сенсоров:
o
для моносенсоров в радиусе не
менее 300 мм
o
для двойных сенсоров в
радиусе не менее 100 мм
o
для коаксиальных сенсоров не
имеет значения
