Руководство по монтажу и эксплуатации
36

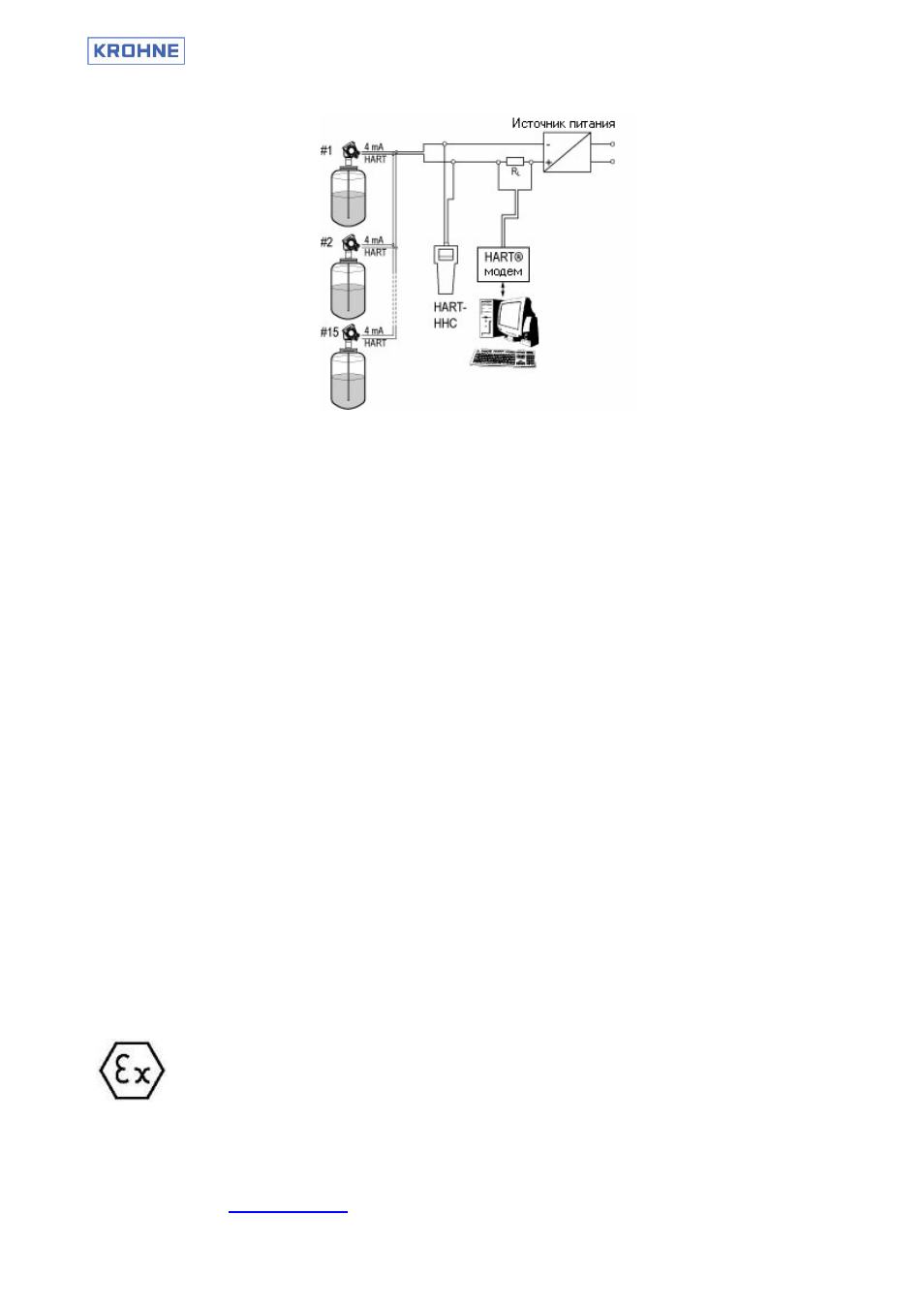

Многоточечное соединение (для стандартного исполнения)
RL =
резистор, ≤ 250 Ом
Коммуникационный протокол HART®
В соответствии со стандартом фирмы Rosemount, HART®-протокол наложен на первый токовый
выход уровнемера OPTIFLEX 1300C. Он используется в режиме соединения “точка к точке” между
подчиненным устройством (этим уровнемером) и ведущим устройством (например, компьютером) или
в режиме многоточечного соединения в сети: до 15 приборов.
Дополнительная информация
Следующие данные могут быть получены при использовании следующих интерфейсов передачи
данных:
o
аналоговый выход: 3,6 или 22 мА в качестве сигнала ошибки в соответствии со стандартом NAMUR NE43
o
цифровой интерфейс: по HART®-протоколу могут передаваться “флаги” ошибок и сообщений
Переключение прибора из режима “точка к точке” в режим многоточечного соединения
Токовый выход 1 прибора по умолчанию настроен на работу в режиме “точка к точке” (адрес HART®) = 0).
При необходимости работы в режиме многоточечного соединения нужно только изменить адрес прибора с 0 на
любой другой из 15 доступных адресов. Для этого выполните нижеописанные операции:
Выбор режима работы в сети с помощью кнопок управления на дисплее:
1.
Войдите в режим программирования прибора (нажмите кнопку вправо в течении 3 секунд)
2A.
Войдите в режим быстрой настройки и перейдите в раздел настройки опций выходных сигналов:
Быстрая настройка > Разделы настройки > Выходные сигналы (Quick Setup > Setup Mode > Outputs).
Выберите пункт HART-адрес (HART Address).
2B.
или же войдите в режим расширенной настройки: Расширенная настройка > Разделы настройки >
Выходной сигнал 1 (Setup > Output 1 (HART)) и выберите пункт меню HART-адрес (OP1 HART Address).
3.
Задайте значение адреса от 1 до 15 (по умолчанию установлен адрес “0”, - режим соединения “точка к точке”).
Это переключит выходной сигнал прибора в сетевой режим работы по протоколу HART.
4.
Проверьте, что адрес прибора в данном сегменте сети имеет уникальный адрес.
5.
Вернитесь в обычный режим измерения.
Определение параметра “HART-адрес” дано в разделе 5.2.4: “Разделы расширенной настройки”, функция
C.3.6.0: “OP1 HART address”.
Дальнейшую информацию по управлению и настройке прибора можно получить в разделах этого руководства
5.1: “
Концепция управления прибором” и 5.2: “Настройка прибора”.
Многоточечное соединение (для взрывобезопасных версий исполнения)
Специальные инструкции
Пожалуйста, просмотрите специальные руководства, находящиеся на CD-диске в
комплекте с прибором, предназначенные для приборов, применяемых во
взрывоопасных зонах.
Другие программные решения для удаленной связи и настройки приборов
В комплекте с каждым прибором OPTIFLEX поставляется драйвер DTM для программного пакета
PACTware.
С помощью HART®-модема (например, VIATOR) прибор можно подключить к компьютеру
для удаленного управления и настройки, - это особенно необходимо для версий без дисплея.
На сайте KROHNE
всегда можно найти последние версии DTM драйверов.
Программный пакет PACTware + DTM-
драйвера (HART®) для удаленного
управления и настройки прибора (особенно
для версии прибора без дисплея).
