Руководство по монтажу и эксплуатации
66
5.3.2. Измерение уровня. Основные параметры.
Так же, как и при измерении дистанции, измерение уровня связано со следующими пунктами меню:
o
высота емкости
o
блок-дистанция
Точка начала измерения может быть смещена с помощью параметра “смещение дна емкости”.
Высота емкости (функция C.1.2.0)
Высота емкости отсчитывается от верхней поверхности фланца установочного патрубка до дна
емкости. Обычно, при выпуске из завода (если нет других указаний), высота емкости устанавливается
равной длине сенсора.
Уровень определяется как разница между высотой емкости и дистанцией до поверхности продукта.
Уровень = высота емкости – дистанция до продукта
В качестве альтернативы можно временно установить высоту емкости равной длине сенсора (для
тросовых сенсоров определяется от фланца до верхней плоскости груза или крепления).
Это позволит точно определить начальную точки отсчета уровня и игнорировать неизмеряемую зону
в емкости.

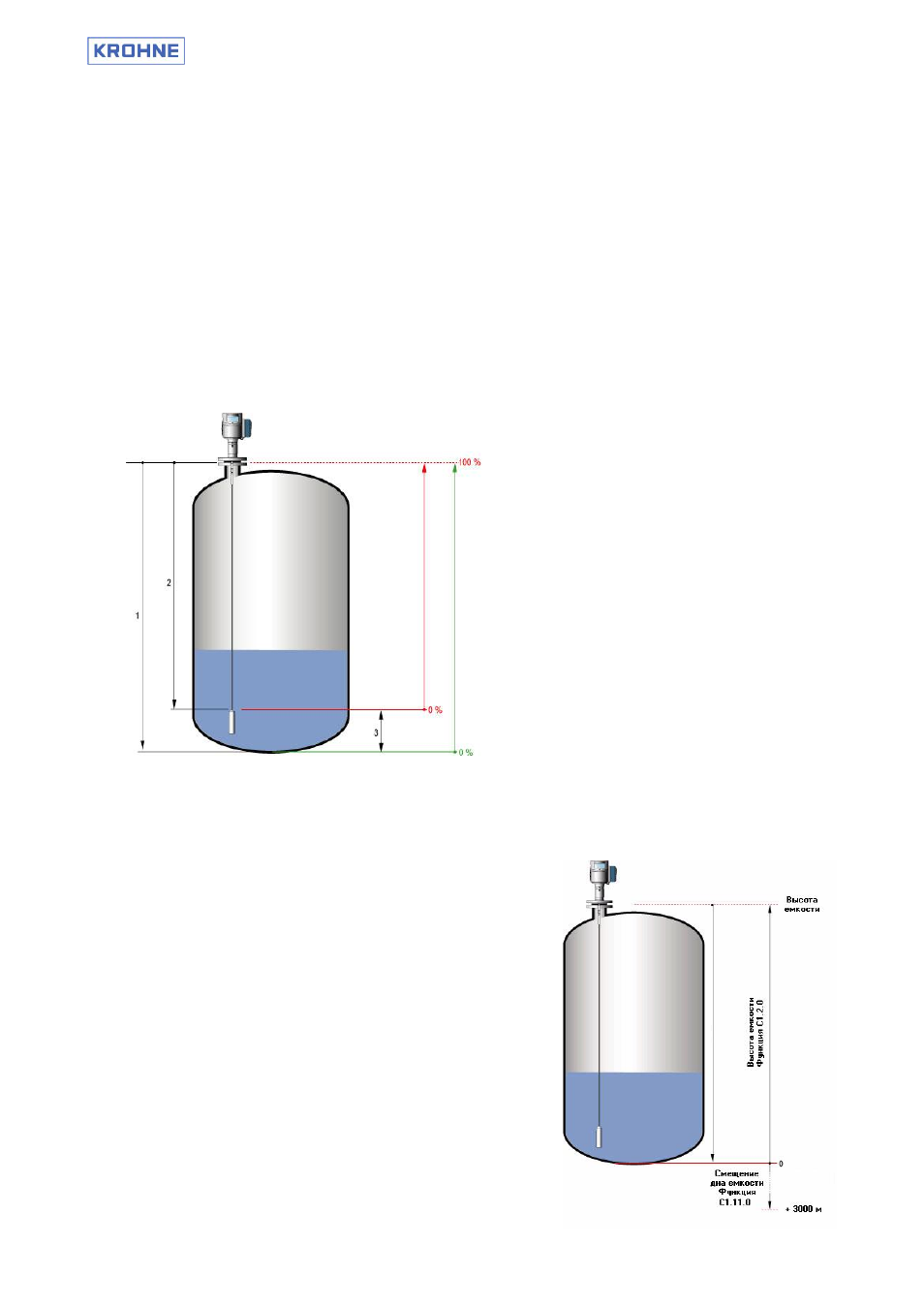

1. Функция “высота емкости” (C.1.2.0)
отсчитывается от истинного значения
высоты резервуара. В этом случае
точка начала измерения уровня по
умолчанию обозначена на рисунке
зеленой точкой.
2. Функция “высота емкости” (C.1.2.0)
отсчитывается от конца сенсора
(C.1.2.0).
В этом случае точка начала
измерения уровня по умолчанию
обозначена на рисунке красной точкой
(0%).
3. Неизмеряемая зона, в которой
показания дисплея заморожены.
По умолчанию, точка начала измерения
уровня определяется как:
o
верхняя плоскость груза
o
верхняя плоскость крепления для
тросовых сенсоров
o
конец сенсора для коаксиального или
стержневых сенсоров
Блок-дистанция (функция C.1.9.0)
Смотрите выше, как и для измерения дистанции.
Смещение дна емкости (функция C.1.11.0)
Иногда возникает необходимость настроить прибор для
измерения уровня продукта, используя другую точку отсчета,
чем дно емкости.
При переносе начальной точки измерения ниже дна емкости
смещение имеет положительное значение
(
до + 3000 метров).
При переносе начальной точки измерения выше дна емкости
смещение имеет отрицательное значение
(
до -3000 метров).
В виде примера, в качестве начала точки измерения можно
представить уровень дна моря.
